Thema: Katalogeditor
Die Reihenfolge der Tabellen innerhalb eines Kataloges lässt sich jetzt bei Bedarf auch ändern. Dies wirkt sich sowohl auf die Darstellung im Katalogeditor als auch auf die Katalogauswahl in HiCAD aus. Beispielsweise können Sie so die für Sie wichtigen und von Ihnen meist benutzten Tabellen an die vorderen Positionen bringen.
Zur Änderung der Reihenfolge stehen Ihnen die folgenden Möglichkeiten zur Verfügung:
Die Verschiebung gilt nur für Tabellen, nicht für anderen Katalogen untergeordnete Kataloge!

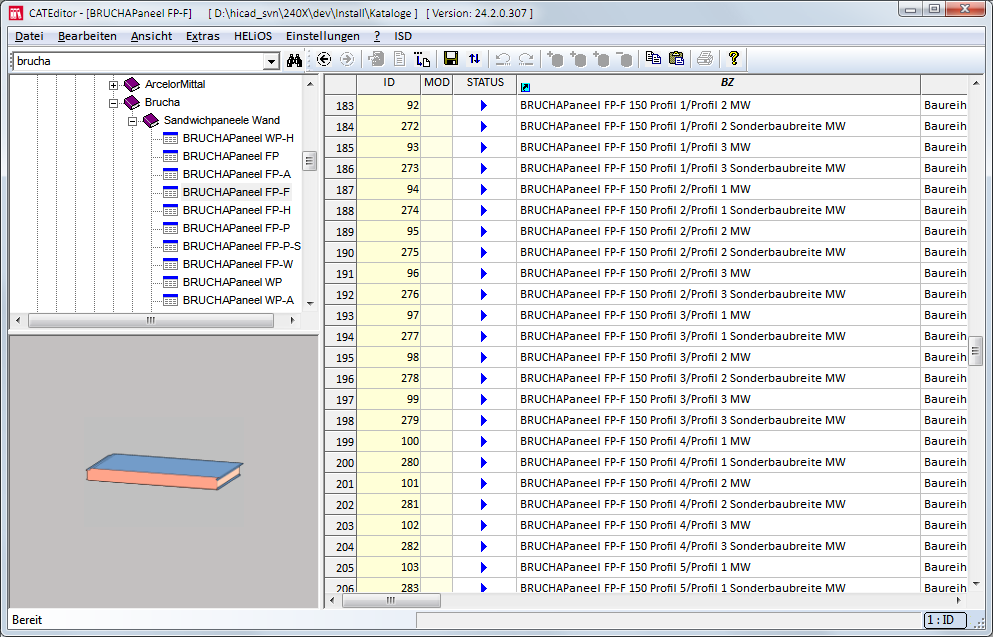

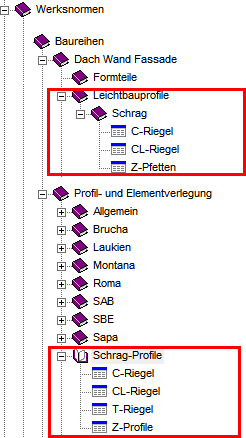

Für die Element- und Profilverlegung stehen unter Werksnormen > Baureihen > Dach Wand Fassade > Raumabschließende Profile > Brucha in den verschiedenen Tabellen Paneele der Firma Brucha in zahlreichen weiteren Größen zur Verfügung.

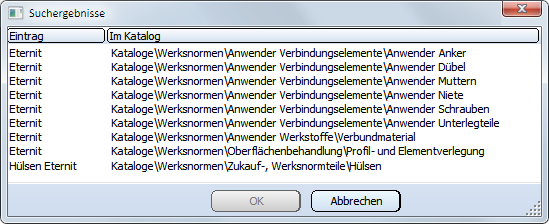

Bei der Elementverlegung und bei der Unterkonstruktion unterstützt HiCAD ab SP2 auch die Verlegung von Eternitplatten. Diese finden Sie in folgenden Katalogen:
Zur Verfügung stehen:
Zur Verfügung stehen:

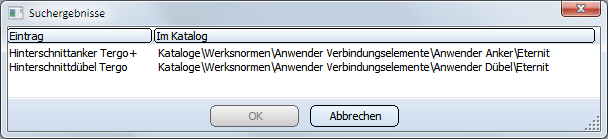

Neu im Katalog Werksnormen sind Normteile, die zur Verlegung von Eternitplatten mit der Elementverlegung / Unterkonstruktion benötigt werden. Dies sind verschiedene Eternit Verbindungselemente, Eternit-Hülsen sowie Tergo / Tergo+ Hinterschnittanker bzw. -dübel.
Die Halbzeugdaten für Eternitplatten finden Sie unter Werksnormen > Kantbleche > Eternit in den folgenden Tabellen:
Die halbzeugabhängigen Bauteilfarben sind in den Tabellen unter Werksnormen > Oberflächenbehandlung > Profil- und Elementverlegung > Eternit definiert.

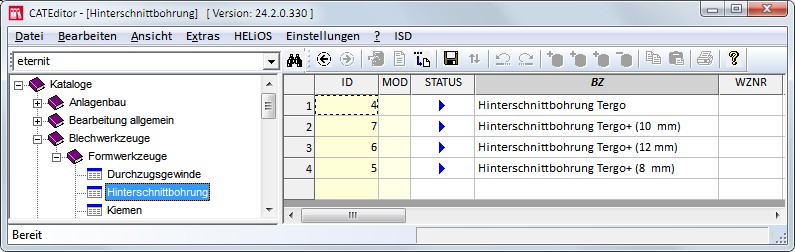

Unter Blechwerkzeuge > Formwerkzeuge steht eine neue Tabelle Hinterschnittbohrung für Eternit tergo und tergo + Hinterschnittbohrungen zur Verfügung.
Der Einbau in HiCAD erfolgt mit der Funktion Kantblech > Werkzeuge > Form...
.
Neu im Katalog Werksnormen > Zukauf-, Werksnormteile >Wandhalter sind (optional) Hilti-Konsolen für hinterlüftete Fassaden. Weitere Informationen finden Sie in der Hilfe zur Elementverlegung im Bereich Wandhalter.

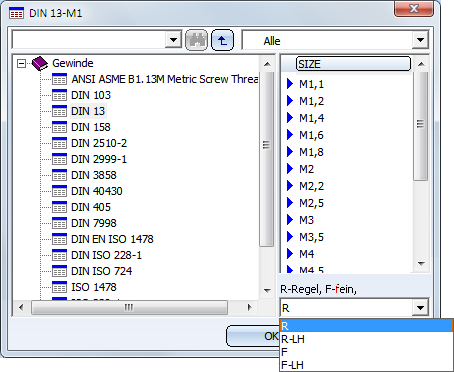

Gewinde sind häufig in verschiedenen Ausführungen vorhanden, z.B. F (Feingewinde, R Regelgewinde etc.). Die Sortierung dieser Tabellen im Katalog beeinflusst auch die Reihenfolge der Auswahlbox, die in HiCAD beim Einbau der Objekte angezeigt wird. Bei einigen dieser Tabellen hat sich die Sortierung dahingehend geändert, dass jetzt die verschiedenen Ausführungen beim Einbau in HiCAD in folgender Reihenfolge zur Auswahl stehen:
Dies betrifft Tabellen der Kataloge
Gewinde mit anderen Ausführungsgruppen (z.B. diverse JIS oder UNC-Gewinde) haben sich nicht verändert.

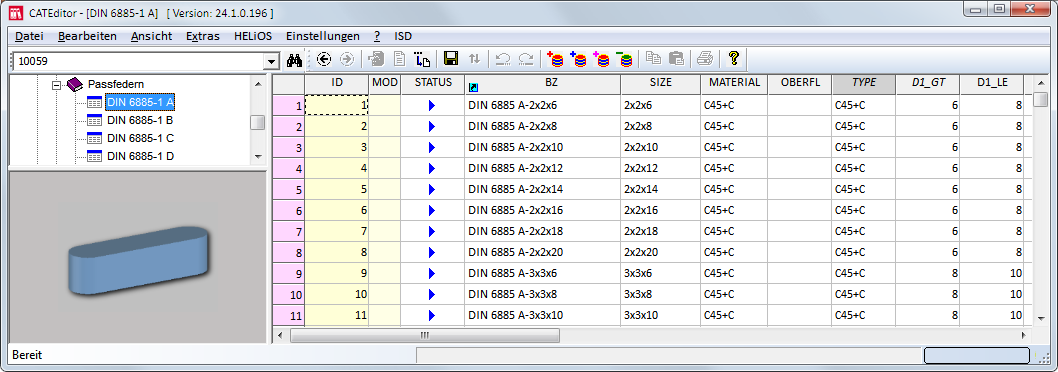

Passfedern war bisher im Katalog kein Material zugeordnet. Ab HiCAD 2019 SP1 ist den Passfedern nach DIN 6885-1 A bis D der Werkstoff C45+C (nicht legierter Vergütungsstahl) zugeordnet.
Mit HiCAD 2019 SP1 stehen zahlreiche weitere Verbindungselemente gemäß ASTM Standard (American Society for Testing and Materials) zur Verfügung.
|
Tabelle |
Katalog |
|---|---|
|
ASTM A193 / A193M |
Schrauben\Sechskantschrauben |
|
ASTM A307 |
Schrauben\Sechskantschrauben |
|
ASTM A325 / A325M |
Schrauben\Sechskantschrauben |
|
ASTM A354 |
Schrauben\Sechskantschrauben |
|
ASTM A449 |
Schrauben\Sechskantschrauben |
|
ASTM A490 |
Schrauben\Sechskantschrauben |
|
ASTM F593 |
Schrauben\Sechskantschrauben |
|
ASTM A193 / A193M |
Schrauben\Zylinderkopfschrauben |
|
ASTM F1554 |
Schrauben\Ankerschrauben |
|
ASTM A194 / A194M |
Muttern\Sechskantmuttern |
|
ASTM A563 |
Muttern\Sechskantmuttern |
|
ASTM A320 / A320M |
Unterlegteile\Scheiben |
|
ASTM F436 /F436M |
Unterlegteile\Scheiben |
In HiCAD 2019 ist die Funktionalität für Texturen vollständig überarbeitet worden. Texturen werden ab HiCAD 2019 nicht mehr über das Andockfenster Visuelle Effekte zugewiesen. Stattdessen stehen nun folgende Funktionen zur Verfügung (siehe auch HiCAD 3D- Was ist neu?):
|
|
Textur - Neu (3D-Teileliste)
|
unter 3D-Standard > Tools > Attr... oder im Kontextmenü einer Teileliste unter Eigenschaften |
|
|
Textur - Neu (3D-Teil)
|
im Kontextmenü für 3D-Teile unter Eigenschaften |
|
|
Textur ändern, aktives Teil (3D-Teil)
|
im Kontextmenü für 3D-Teile |
|
|
Neue Textur
|
unter Konstruktion > Sonstiges > Extras |

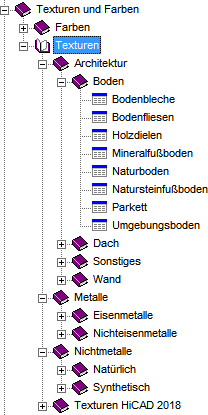

Darüber hinaus steht eine Vielzahl neuer Texturen zur Verfügung, die im Ordner Texturen und Farben > Texturen abgelegt sind. Die bisherigen Texturen finden Sie unter Texturen HiCAD 2018.
Im Katalog Verbindungselemente > Schrauben ist die Tabelle Passschrauben um Passschrauben mit Innensechskant und Ansatzschaft nach DIN ISO 7379 erweitert worden.
Ebenfalls neu im Katalog Verbindungselemente > Schrauben und dort in der Tabelle Schrauben verschiedener Formen sind Augenschrauben nach DIN 944-B.

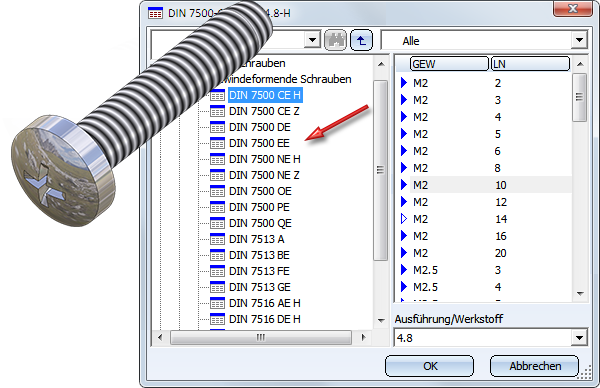

Neu im Katalog Verbindungselemente > Schrauben > Gewindeformende Schrauben sind gewindefurchende Schrauben nach DIN 7500.
Neu im Katalog Werksnormen > Verwendungsart > Bauwesen > Stahlbau ist die Tabelle Bauabschnitte, Bauabschnitte/Strukturbaugruppen mit einer dieser Verwendungsarten lassen sich jetzt auch dann in die HELiOS Produktstruktur übertragen, wenn sie nicht stücklistenrelevant sind (siehe auch Was ist neu unter unter Verwaltung und BIM).
In den Tabellen, die zur Teileerzeugung genutzt werden, z.B. die Tabellen unter Bearbeitung allgemein, Verbindungselemente, Halbzeuge etc. stehen CUSTOM-Spalten zur Verfügung, über die Sie den entsprechenden Teilen kundenspezifische Informationen zuordnen können.
Dies ist jetzt auch für Gewölbte Böden umgesetzt worden. Diese Erweiterung gilt für alle Tabellen der Kataloge Gewölbte Böden und Werksnormen > Anwender Gewölbte Böden.
Tabellen können - je nachdem, zu welchem Katalog sie gehören - einer bestimmten Kategorie zugeordnet werden. Für die Profilverlegung steht die Kategorie Teile zur Verfügung.
Wird eine neue Tabelle für diese Kategorie angelegt, dann werden automatisch die entsprechenden Tabellenspalten erzeugt.
Die zum Lieferumfang von HiCAD gehörenden Tabellen unter Werksnormen > Verlegeplanung Teile und Bearbeitungen > Profilverlegung sind bereits dieser Kategorie zugeordnet.
Die ALUCOBOND® SZ20-Unterkonstruktion stand bisher als Hutprofil im Katalog Werksnormen > Verlegeplanung Teile und Bearbeitungen > Unterkonstruktion > Verlegelemente in der Tabelle ISD Example zur Verfügung. Ab HiCAD 2019 finden Sie diese unter Werksnormen > Verlegeplanung Teile und Bearbeitungen > Unterkonstruktion > Verlegelemente in der Tabelle ALUCOBOND.
|
