Thema: HiCAD Verwaltung + BIM
Neu im Menü Verwaltung + BIM > Extras > Informationen ist die Funktion
Projektabhängigkeit entfernen .
Mit dieser Funktion wird die Projektabhängigkeit der aktiven Baugruppe entfernt. Das bedeutet, dass das Artikelattribut STAHLBAUAUTO (Checkbox Projektbezogen) auf Nein gesetzt wird und zwar für die Baugruppe und alle ihr untergeordneten Teile.
Auf diese Weise wird die Baugruppe als Wiederverwendungsteil definiert. Dadurch behält sie ihren Artikelstamm auch dann, wenn sie in andere Projekte eingefügt wird.
Die Prüfung und Freigabe kann ab HiCAD 2019 SP2 auch direkt in der Fertigungszeichnung erfolgen. Bisher waren diese Funktionen gesperrt, wenn eine Fertigungszeichnung geladen war.
Analog zu Einzelteilzeichnungen haben Sie jetzt auch bei Zeichnungen mit mehreren Teilen die Möglichkeit, Artikelattribute der Einzelteile auf die Dokumentattribute der Zeichnung zu übertragen. Dazu sind die Einstellungen im Konfigurationsmanagement unter PDM > Verwaltung + BIM > Fertigungszeichnungen um den Parameter Artikelattribute bei mehreren Teilen erweitert worden.
Klicken Sie dort auf das Symbol
und definieren Sie dann die gewünschten Zuordnungen. Jede Zuordnung muss in einer Zeile stehen und in folgender Form erfolgen.
Artikelattribut;Dokumentattribut

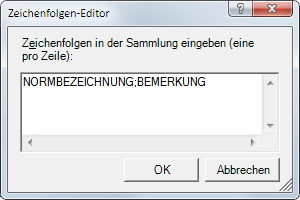

Wollen Sie also beispielsweise das Artikelattribut NORMBEZEICHNUNG der Teile dem Dokumentattribut BEMERKUNG der Zeichnung zuordnen, dann lautet die Zuordnung:
Dem Dokumentattribut BEMERKUNG der Zeichnung wird dann das Artikelattribut NORMBEZEICHNUNG der Teile getrenntdurch Semikolon ; zugeordnet. Identische Artikelattribute werden dabei nur einmal übertragen.
Ein Beispiel:

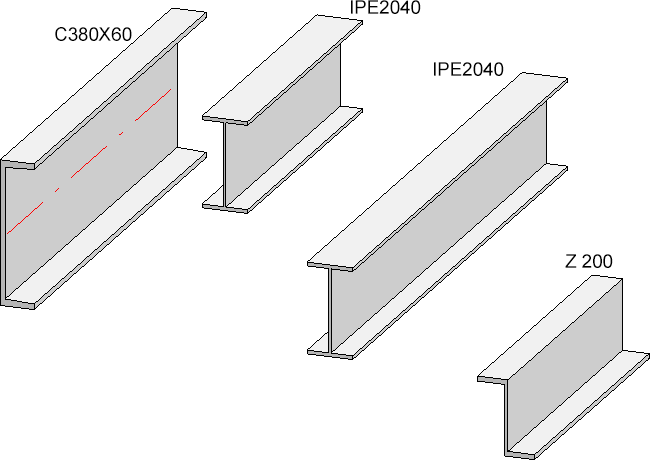

Die Konstruktion besteht aus den vier abgebildeten Profilen mit den angegebenen Normbezeichnungen.
Erstellt man nun eine Werkstattzeichnung, die alle Teile enthält, dann wird dem Dokumentattribut BEMERKUNG der Zeichnung folgender String zugeordnet:
Beachten Sie, dass das im Beispiel verwendete Attribut BEMERKUNG nicht standardmäßig in den Dialogmasken enthalten ist, sondern bei Bedarf mit dem HELiOS Maskeneditor hinzugefügt werden muss!
Beim Speichern von Zeichnungen, die Sie mit den Funktionen unter Verwaltung + BIM erstellt haben, kann zur automatischen Nachbearbeitung der Zeichnungen ein individuelles Script ausgeführt werden. Dazu sind die Einstellungen im Konfigurationsmanagement unter PDM > Verwaltung + BIM > Fertigungszeichnungen um den Parameter Nachbearbeitung Zeichnung erweitert worden.
Hier wird unterschieden zwischen Einzelteilzeichnungen, Zeichnungen mit mehreren Teilen, Kunden- und Montagezeichnungen. Für welche Zeichnungen eine Nachbearbeitung per Script erfolgen soll, lässt sich durch Markierung des entsprechenden Eintrags in der Listbox und wählen, z.B.
Die Scripte, die ausgeführt werden, müssen bestimmte Namen haben. Im Lieferumfang von HiCAD sind die Scripte bereits wie folgt vordefiniert:
|
Zeichnungstyp |
Name des Scripts |
Aktives Teil |
|---|---|---|
|
Einzelteilzeichnungen |
UpdateSingleWSD.cs |
Einzelteil oder Baugruppe |
|
Zeichnungen mit mehreren Teilen |
UpdateMultiWSD.cs |
Hauptbaugruppe |
|
Kundenzeichnungen |
UpdateCUD.cs |
Hauptbaugruppe |
|
Montagezeichnungen |
UpdateMTD.cs |
Hauptbaugruppe |
Als Pfad für die Scripte ist der Ordner voreingestellt, der in der FILEGRUP.DAT der Filegruppe 2: zugeordnet ist. Standardmäßig ist dies der HiCAD Ordner MAKROST3D.

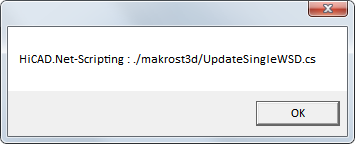

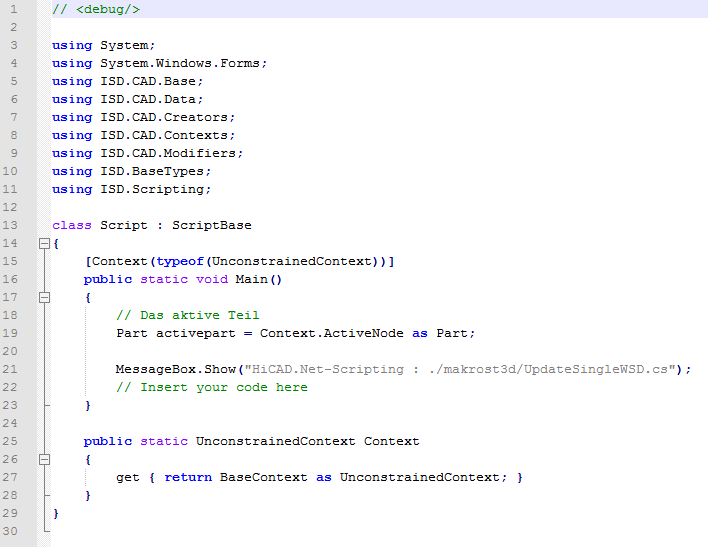

Die Datei UpdateSingleWSD.CS:

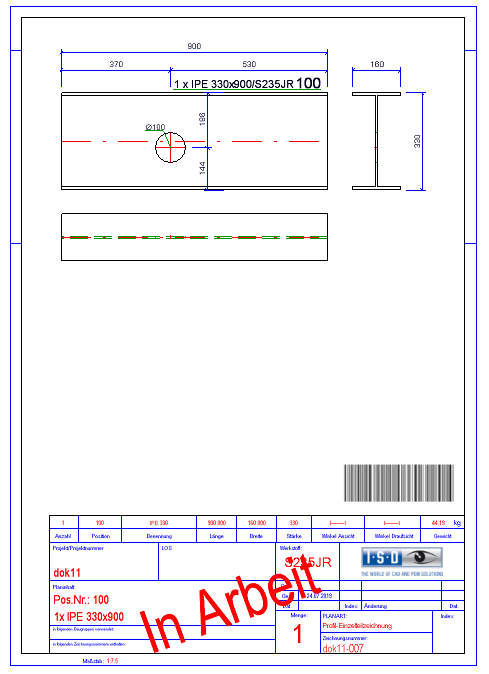

Diese Musterscripte können um beliebige Befehle der API erweitert werden. Beispielsweise wäre es so möglich, in alle Einzelteilzeichnungen ein Bitmap mit einem entsprechenden Barcode einzufügen, z.B.
Bitte beachten Sie aber, dass für diese individuellen Scripte sehr gute Kenntnisse der API erforderlich sind und dass die Scripte - sofern hier aktiviert - bei jedem Speichern der Zeichnung, d.h. beim manuellen Speichern, bei der Erstellung und Aktualisierung der Zeichnung sowie bei Prüfung und Freigabe ausgeführt werden. In HiCAD wird dazu nach der Zeichnungserstellung eine entsprechende Meldung angezeigt, z.B.
Beachten Sie bitte:
Für die Erstellung individueller Scripte sind gute Kenntnisse der API-Funktionalität erforderlich.
Um das Beispiel mit dem Barcode noch einmal aufzugreifen: Es reicht nicht aus, nur das Einfügen eines Bitmaps im Script zu ergänzen. Sie müssen vielmehr sicherstellen, dass das Script auch eine Prüfung auf ein bereits vorhandenes Bitmap enthält und dieses ersetzt. Anderenfalls ist der Barcode mehrfach enthalten. HiCAD führt diesbezüglich keine Prüfung durch.
HiCAD Konstruktionen im Stahlbau werden häufig in Bauabschnitte, z.B. Rahmen, Bühne, Stütze, Bühnenträger etc. strukturiert. Diese Bauabschnitte sind in der Regel nicht stücklistenrelevante Strukturbaugruppen, die bisher nicht in die HELiOS-Produktstruktur übertragen wurden. Ab HiCAD 2019 SP1 stehen die neuen Verwendungsarten
zur Verfügung. Bauabschnitte/Strukturbaugruppen mit einer dieser Verwendungsarten lassen sich jetzt auch dann in die HELiOS Produktstruktur übertragen, wenn sie nicht stücklistenrelevant sind. Dazu muss aber im Konfigurationsmanagement unter PDM > Verwaltung und BIM der Parameter Nicht stücklistenrelevante Bauabschnitte übertragen auf Ja stehen. Darüber hinaus muss der Artikelstamm dieser Baugruppen manuell angelegt werden!
Ist in HELiOS ein externes Fertigungsdokument, z.B. eine PDF-Datei geöffnet, dann ist es in HiCAD nicht möglich eine damit verknüpfte Zeichnung zu aktualisieren. In einem solchen Fall zeigt HiCAD eine entsprechende Meldung an und listet die geöffneten Dokumente auf, z.B.
Über den HELiOS Arbeitsbereich (Extras > Arbeitsbereich anzeigen
) haben Sie aber in einem solchen Fall die Möglichkeit, durch einen Klick auf das Symbol
die Bearbeitung der Datei zu beenden. Wenn Sie dann die Aktualisierung starten wird im Hintergrund auch das geöffnete externe Dokument aktualisiert. Beim erneuten Öffnen dieses Dokumentes sind alle Änderungen sichtbar.
Analog zu Fertigungszeichnungen lassen sich in HiCAD jetzt auch Bauabschnitte (d.h. referenzierte Teilmodelle) verwalten. Dazu wurden die zusätzlichen Verknüpfungen Modell aktuell und Modell nicht aktuell eingeführt.
Im Konfigurationsmanagement können Sie unter PDM > Verwaltung + BIM mit dem Parameter Aktualisieren von referenzierten Teilen festlegen, ob die Aktualisierung von mit BIM verwalteten referenzierten Teilen in allen Modellen erfolgen soll.
Wird hier Ja gewählt, dann steht Ihnen in HiCAD zusätzlich die Funktion Modelle mit veralteten referenzierten Teilen aktualisieren
zur Verfügung. Mit dieser Funktion lassen sich in einem Schritt alle Modelle ändern, die veraltete referenzierte Teile enthalten.

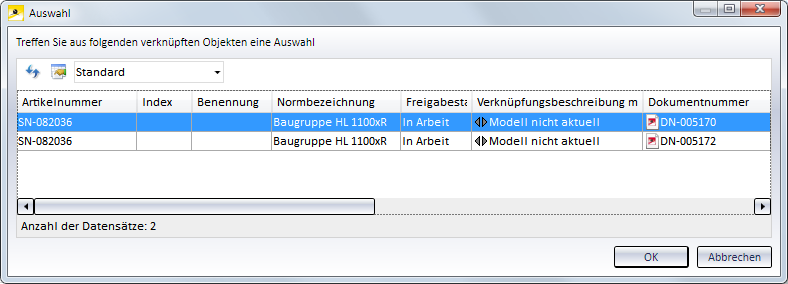

Nach dem Aufruf werden die Modelle aufgelistet, die veraltete referenzierte Teile enthalten.
Wählen Sie dann die gewünschten Modelle aus und klicken Sie auf OK.
Unter HELiOS PDM - Verknüpfte Dokumente steht jetzt ein Untermenü
mit weiteren Funktionen zur Verfügung:
|
|
Bauteilkonstruktion Öffnet das Modell, indem das aktive Teil verbaut ist. Wenn Sie beispielsweise mit referenzierten Einzelteilzeichnungen arbeiten und diese Funktion in der Ausgangskonstruktion aufrufen, dann wird die entsprechende Einzelteilkonstruktion geöffnet. |
|
|
Fertigungszeichnung |
|
|
Fertigungszeichnungen
|
|
|
Montage-/Kundenzeichnungen
|
|
|
Positionierungsmodell Öffnet das Positionierungsmodell des aktiven Teils, d.h. das Modell, in dem das Teil positioniert wurde. |
Mit der neuen Funktion Ableiten, aktive Baugruppe(n) ohne Nebenteile
wird - analog zur Funktion Ableiten incl. Nebenteile die aktive Baugruppe kopiert, allerdings mit folgendem Unterschied:
Diese Funktion kann beispielsweise sinnvoll sein, wenn Sie eine freigegebene Baugruppe erneut einbauen und dort nur ein weiteres Profil ergänzen wollen, ohne dass die Nebenteile verändert werden.
Wird die abgeleitete Baugruppe positioniert, dann wird nur die Positionierung der Baugruppe fortgesetzt, die Nebenteile behalten ihre ursprüngliche Positionsnummer.
Bitte beachten Sie, dass diese Funktion nur dann sinnvoll ist, wenn im Konfigurationsmanagement unter PDM > Verwaltung + BIM > Fertigungszeichnungen der Parameter Gesamtanzahl in der Fertigungszeichnung berücksichtigen auf Nein steht. Anderenfalls erscheint beim Speichern der Konstruktion die folgende Meldung:
Nach einem Klick auf OK, werden dann zur Information die entsprechenden Nebenteile aufgelistet. Für diese Nebenteile der kopierten Baugruppe müsste dann ein Änderungsindex erzeugt oder der Workflowstatus zurückgesetzt werden, was die Funktion im Prinzip ad absurdum führt.
Mit der neuen Funktion Aktive Baugruppe(n) ohne Nebenteile
lassen sich Zeichnungen der aktiven Baugruppe mit dem Workflowstatus in Prüfung auf den Workflowstatus in Arbeit zurücksetzen. Zeichnungen der Nebenteile der Baugruppe werden hier nicht berücksichtigt.

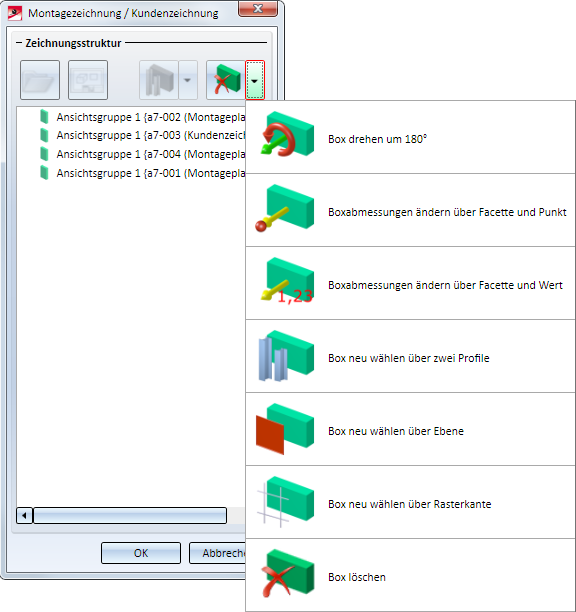

Für die Funktion Ausschnitt
ist das Kontextmenü zur Änderung der Boxabmessungen an das der Funktion Montagezeichnung auf der Registerkarte Konstruktion angepasst worden. Das heißt, auch für Montage-/Kundenzeichnungen, die unter Verwaltung + BIM erstellt werden, ist es jetzt möglich, Boxen neu zu wählen oder zu löschen.
Werden Boxen einer Montage-/Kundenzeichnung gelöscht, dann wird beim Speichern der Konstruktion auch der zugehörige Montage-/Kundenplan aus HELiOS entfernt. In diesem Fall ist die Funktion Zeichnung aktualisieren nicht erforderlich.
Neu im Menü Zeichnung ist die Funktion
Zeichnung automatisch erstellen/aktualisieren für aktive Baugruppen
Diese Funktion verwenden Sie, um nur für die aktive Baugruppe bzw. - bei einer Mehrfachauswahl - für alle gewählten Baugruppen
Die Funktion arbeitet ansonsten im Wesentlichen analog zur Funktion Verwaltung + BIM > Werkstatt > Zeichnung
mit dem Unterschied, dass hier nicht vorhandene Zeichnungen sofort ohne weitere Abfrage generiert werden. Erst danach wird geprüft,
Im Konfigurationsmanagement stehen unter PDM > Verwaltung + BIM zusätzliche Parameter zur Verfügung.
|
PDM > Verwaltung + BIM |
|
|
Über diesen Parameter können Sie festlegen, ob Fertigungszeichnungen bei Prüfung und Freigabe geladen und aktualisiert werden sollen. Die ISD-seitige Voreinstellung ist Ja. Die Einstellung Nein kann dann sinnvoll sein, wenn sich nur der Workflowstatus einer Baugruppe und nicht der Inhalt der Zeichnung ändert. Bei dieser Einstellung würden die Zeichnungen beispielsweise nicht geladen/aktualisiert, wenn der Workflowstatus von in Prüfung auf Freigabe geändert. Dies gilt beispielsweise auch dann, wenn nach der Freigabe von Zeichnungen der Indexstand mit den Funktionen unter Verwaltung + BIM > Werkstatt > Änderung geändert wird und dann doch keine inhaltlichen Änderungen vorgenommen wurden. Auf diese Weise werden die mit der Aktualisierung anfallenden Wartezeiten reduziert. |
|
|
Dieser Parameter bestimmt, wann die Produktstruktur nach HELiOS übertragen wird.
|
|
|
PDM > Verwaltung + BIM > Fertigungszeichnung |
|
|
Bei der Erstellung der Fertigungszeichnung kann jetzt bei Gläsern unterschieden werden, ob es sich um ein rechteckiges Glas oder eine Modellscheibe handelt. Modellscheiben sind alle Gläser, die nicht rechteckig und/oder nicht bearbeitet sind.. Wird der Parameter Fertigungszeichnung für Gläser auf Ja gesetzt, dann werden Fertigungszeichnungen sowohl für rechteckiger Gläser als auch für Modellscheiben erstellt. Dies ist die ISD-seitige Default-Einstellung. Wird dagegen die Einstellung Nur für Modellscheiben gewählt, dann werden rechteckige Gläser bei der Erstellung der Fertigungszeichnungen nicht berücksichtigt. Beachten Sie:
|
|
|
Ansichten neu anordnen beim Aktualisieren von Montage-/Kundenzeichnungen |
Für externe PDM-verwaltete Szenen lässt sich hiermit die automatische Neuanordnung von Ansichten in Montage- und Kundenzeichnungen abschalten. Dies kann sinnvoll sein, wenn Sie eigene Ansichtsverschiebungen beibehalten wollen. Die Defaulteinstellung ist neu anordnen. |
|
PDM > Verwaltung + BIM > Externe Fertigungsunterlagen |
|
|
Hier legen Sie fest, welche Artikelattribute bei der Erstellung der CAM-Daten den CAM-Dokumentattributen zugeordnet werden sollen.Um Artikelattribute des Halbzeugs an CAM-Dokumentattribute zu übertragen, klicken Sie auf das Symbol Artikelattribut;Dokumentattribut Wollen Sie z.B. das Artikelattribut BENENNUNG des Halbzeugs dem CAM-Dokumentattribut BEMERKUNG zuordnen, dann lautet die Zuordnung:
|
|
Beim Einsatz vormontierter Baugruppen besteht in der Praxis beim Erstellen der Stücklisten manchmal der Wunsch, dass dort nur die Baugruppen nicht aber die diesen Baugruppen untergeordneten Teile/Baugruppen angezeigt werden.Dies lässt sich mit dem Artikelattribut COMPONENT_PREINSTALLED lösen, das dem Artikelstamm der vormontierten Baugruppe zugeordnet werden muss.

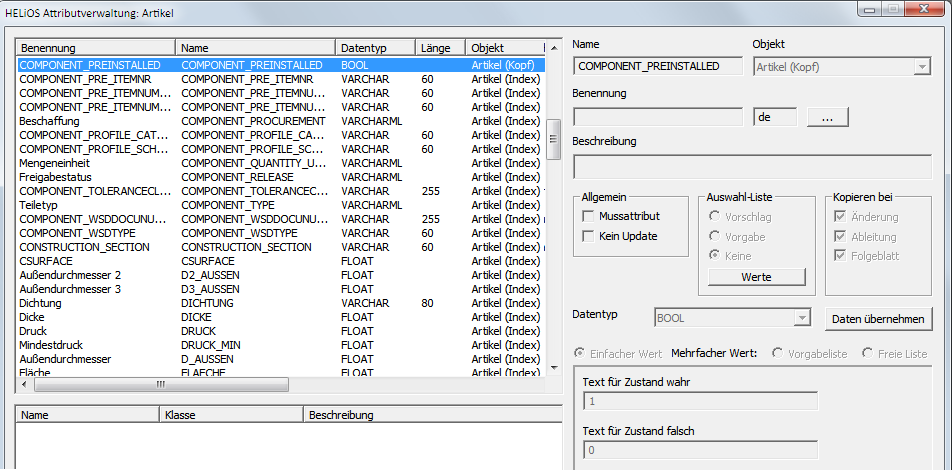

Damit das Attribut in den HELiOS-Artikelmasken angezeigt wird, müssen Sie die Masken in HELiOS über den Maskeneditor entsprechend anpassen, d.h. das Attribut COMPONENT_PREINSTALLED als neues Datenfeld hinzufügen. Das Ergebnis ist eine Checkbox. Ist diese Checkbox im Artikelstamm einer Baugruppe aktiv, dann gilt diese Baugruppe als vormontiert.
|
