Thema: Katalogeditor

Texturen definieren

Auch Texturen, die in HiCAD zur Verfügung stehen, werden über den Katalogeditor verwaltet. Die von ISD mitgelieferten Texturen sind im Katalog TEXTUREN UND FARBEN > TEXTUREN in verschiedenen Unterkatalogen und Tabellen abgelegt.

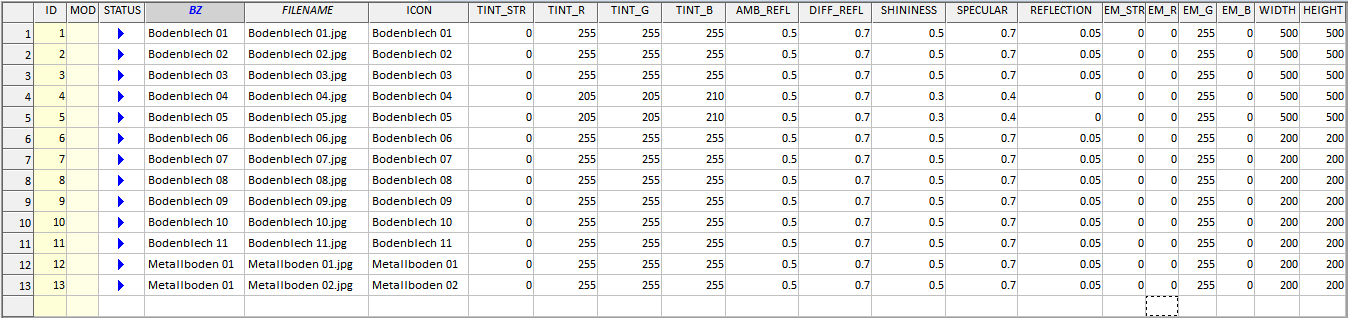

Alle Texturen haben einen einheitlichen Aufbau:

Die erforderlichen Spalten einer Texturtabelle:

Spaltenname	Bedeutung	Datentyp
BZ	Name der Textur bei der Auswahl in HiCAD	Text
Filename	Name der Texturdatei	Text
ICON	Name des Textur-Icons bei der Auswahl in HiCAD	Text
TINT_STR	Tönungsstärke	Fließkommazahl
TINT_R	R-Wert der Mischfarbe (zwischen 0 und 255)	Ganzzahl
TINT_G	G-Wert der Mischfarbe (zwischen 0 und 255)	Ganzzahl
TINT_B	B-Wert der Mischfarbe (zwischen 0 und 255)	Ganzzahl
AMB_REFL	Ambiente Reflexion (zwischen 0.0 und 1.0)	Fließkommazahl
DIFF_REFL	Diffuse Reflexion (zwischen 0.0 und 1.0)	Fließkommazahl
SHINiness	Glanzstärke (zwischen 0.0 und 1.0)	Fließkommazahl
Specular	Glanzbreite (zwischen 0.0 und 1.0)	Fließkommazahl
Reflection	Spiegelung (zwischen 0.0 und 1.0)	Fließkommazahl
EM_STR	Eigenleuchten (zwischen 0.0 und 1.0)	Fließkommazahl
EM_R	R-Wert der Leuchtfarbe (zwischen 0 und 255)	Ganzzahl
EM_G	G-Wert der Leuchtfarbe (zwischen 0 und 255)	Ganzzahl
EM_B	B-Wert der Leuchtfarbe (zwischen 0 und 255)	Ganzzahl
WIDTH	Breite der Textur	Fließkommazahl
HEIGHT	Höhe der Textur	Fließkommazahl

Zur Erweiterung vorhandener Textur-Tabellen empfehlen wir die Verwendung der HiCAD-Funktion Neu Textur unter Konstruktion > Sonstiges > Extras.

Anlegen einer neuen Textur-Tabelle

Wollen Sie einem vorhandenen Texturkatalog einer neue Tabelle hinzufügen, dann gehen Sie wie folgt vor:

Öffnen Sie den entsprechenden Katalog.
Klicken Sie mit der rechten Maustaste auf eine bereits vorhandene Tabelle und wählen Sie die Funktion Neue Tabelle mit Vorlage.

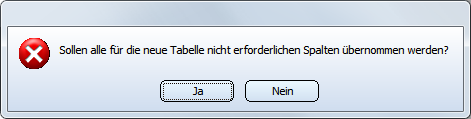

Beantworten Sie die Abfrage mit Ja.
Geben Sie den Tabellenname ein und verlassen Sie den Dialog mit OK. Anschließend können Sie die neue Tabelle noch mit den Landesnormen verknüpfen.

Legen Sie dann mindestens einen neuen Datensatz an - entweder manuell oder durch Kopieren eines Datensatzes einer bereits vorhandenen Texturtabelle.
Speichern Sie die Tabelle.

Zur Erweiterung der neuen Texturtabelle empfehlen wir die Verwendung der HiCAD-Funktion Neu Textur unter Konstruktion > Sonstiges > Extras.

Wenn Sie die Texturtabellen direkt im Katalogeditor erweitern, dann achten Sie bei neuen Texturen darauf, dass das Bild für das Texturmuster und das Textur-Icon im HiCAD-Verzeichnis KATALOGE > TEXTUREN > IMAGE liegen müssen.

Hinweise:

Um mit dem Katalogeditor korrekt arbeiten zu können, benötigen Sie auf Ihrem Rechner Administratorrechte.
Mit dem Katalogeditor vorgenommene Änderungen an Katalogen und Tabellen können Auswirkungen auf andere HiCAD-/HELiOS-Anwender haben, beispielsweise wenn die Kataloge auf einem Server liegen und verschiedene Mitarbeiter eines Unternehmens darauf zugreifen. Sorgen Sie daher regelmäßig und insbesondere vor Änderungen/Erweiterungen für eine Datensicherung.
Das Anlegen eigener Kataloge unter Texturen ist nicht möglich.
