Konfigurieren der BIM-PLM Suite

Wenn Sie die BIM-PLM-Suite für den Stahlbau nutzen wollen, dann müssen Sie bei der HiCAD Installation im Dialogfenster Parameterkonfiguration die Checkbox Stahlbau PDM (3D) BIM aktivieren. Dadurch werden HiCAD Schriftfelder, Zeichnungsrahmen, Stücklistenvorlagen sowie die HELiOS-Masken, Attribute etc. automatisch für den BIM-PLM-Einsatz im Stahlbau konfiguriert. Diese BIM-PLM spezifischen Einstellungen lassen sich sowohl für den Arbeitsplatz als auch für einzelne Benutzer auswählen.

Wollen Sie nachträglich die Arbeitsplatz- oder Benutzerkonfiguration ändern, dann wählen Sie dazu die entsprechenden Einträge unter Start > Programm > ISD Software und Systeme > Administration > User Parameter Configurator bzw. Computer Parameter Configurator.

Folgende Einstellungen werden bei der Installation automatisch gesetzt:

Aktivierung der BIM-PLM-Lösung und Einblenden der PDM-Funktionsleiste

In der Datei STB_PARAMETER.DAT im HiCAD SYS-Verzeichnis wird der Eintrag HELIOS drawing and part management: - Helios Verwaltung für Stahlbaukonstruktionen auf 1 gesetzt.

Zuordnung der HiCAD-Teileattribute zu den HELiOS-Attributen
Die Einstellungen sind in der Datei WORKSHOPDAT.XML im HiCAD SYS-Verzeichnis gespeichert.
Die Konfiguration erfolgt über die Funktion Stahlbau > Einst... > Teilestamm Positionierung .
Legt fest, welche HELiOS-Attribute beim Erzeugen/Aktualisieren der HELiOS-Teilestämme mit welchen HiCAD-Teileattributen beschrieben werden sollen.
Das Schreiben der HELiOS-Teilestammattribute erfolgt beim Speichern der HiCAD-Konstruktion.
Zuordnung HiCAD-Teileattribute / Teilestamm zu HELiOS-Zchngs.-Dokustamm
Die Einstellungen sind in der Datei WORKSHOPDAT.XML im HiCAD SYS-Verzeichnis gespeichert.
Die Konfiguration erfolgt über die Funktion Stahlbau > Einst... > Dokustamm ET-Zchng.
Legt fest, welche HELiOS-Dokumentstammattribute beim Erzeugen/Aktualisieren der automatischen Fertigungszeichnungen mit welchen HiCAD-Teileattributen und/oder Teilestamm-Attributen beschrieben werden sollen
Das Schreiben der HELiOS-Dokumentstamm-Attribute erfolgt beim Ausführen der Funktion Zeichnungsableitung – In externe Konstruktion.

Einstellung der Verknüpfungsbedingung im Konfigurationsmanagement:

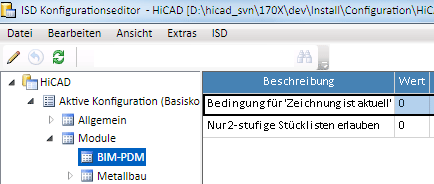

Ab HiCAD 2012 SP2 können Sie über das Konfigurationsmanagement (ISDConfigEditor.exe im HiCAD EXE-Verzeichnis) festlegen, wie bei der Zeichnungsableitung die Verknüpfung "Zeichnung ist aktuell" gesetzt wird.

Dazu steht Ihnen der Parameter BEDINGUNG FÜR 'ZEICHNUNG IST AKTUELL' zur Verfügung.

Folgende Angaben sind möglich:

0	Haupt- und Nebenteile einer Baugruppe sind detailliert, falls die Baugruppe detailliert ist. Wird die Baugruppe detailliert, dann erhalten auch die Haupt- und Nebenteile die Verknüpfung "Zeichnung ist aktuell".
1	Hauptteile einer Baugruppe sind erst aktuell, wenn sie selbst detailliert sind.
2	Nebenteile einer Baugruppe sind erst aktuell, falls sie selbst detailliert sind.
3	Haupt- und Nebenteile einer Baugruppe sind erst aktuell, wenn sie selbst detailliert sind.

Der Wert 0 ist die Defaulteinstellung und entspricht der bisher (vor 1700, SP2) üblichen Vorgehensweise. Der Wert 3 ist beispielsweise sinnvoll, wenn eine Zeichnung nur Haupttteile, eine weitere Zeichnung nur Nebenteile enthalten soll. Ein typischer Anwendungsfall ist

eine Zeichnung mit Profilen und
eine Zeichnung mit Brennteilen.

Beachten Sie:

Um eine bereits bestehende Datenbank mit der BIM-Lösung zu nutzen und entsprechend upzudaten, steht Ihnen im HiCAD EXE-Verzeichnis das Tool HELIOSBIMCONFIG.EXE zur Verfügung.
Bei Bedarf lässt sich die BIM-PLM-Suite an kundenspezifische Anforderungen anpassen. Wenden Sie sich in diesem Fall an den für Sie zuständigen ISD-Vertrieb.
