Teileerzeugungsfunktionen (3D)

3D-Standard > Neu

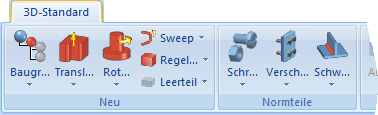

Die Funktionen für das Anlegen neuer 3D-Teile finden Sie auf der Registerkarte 3D-Standard unter Neu.

Folgende Funktionen stehen dort zur Verfügung:

	Baugruppe neu (3D) legt eine neue 3D-Baugruppe an. Baugruppen werden im 3D zur weiteren Strukturierung der Konstruktion verwendet.
	Translationsteil Ableitung eines allgemeinen Zylinders aus einer Skizze
	Rotationsteil Ableitung von Teilen durch Wiederholung und Drehung einer Skizze um eine in der Bildschirmebene liegende Achse.
	Sweepteil 3D-Teil, das durch Verlegung von Querschnitten an 3D-Leitlinien entsteht
	Regelteil Standardkörper wie Quader, Prismen, Zylinder, Kegel, Kugeln etc.
	Leerteil Leeres Teil, das zur Strukturierung der Konstruktion verwendet kann. Im Unterschied zur Funktion Baugruppe haben diese Leerteile aber die speziellen effizienten Eigenschaften hinsichtlich der Positionierung und Gleichteilsuche, der Stücklistenerstellung und des Einsatzes HELiOS.

Unter finden Sie jeweils weitere Funktionen.

Der Einbau erfolgt bei den oben aufgeführten Funktionen als Hauptteil. Entsprechende Funktionen für Nebenteile finden Sie unter . Diese arbeiten analog zu den namensgleichen Funktionen für Hauptteile.

Teil als Hauptteil einbauen

Sollen die oben aufgeführten Teile als Hauptteile in die Konstruktion eingebaut werden, dann verwenden Sie die Funktionen unter 3D-Standard > Neu.

Alternative Funktionsaufrufe:

Sie klicken mit der rechten Maustaste auf die Zeichenfläche oder auf den Konstruktionsnamen im ICN und wählen die gewünschte Funktion im Kontextmenü der Konstruktion.

Sie klicken im Modus Objektfang mit der rechten Maustaste auf ein 3D-Teil in der Konstruktion oder einen Teilenamen im ICN und aktivieren die gewünschte Funktion im Kontextmenü für Teile.

Teil als Nebenteil einbauen

Wollen Sie Teile als Nebenteile einfügen, dann klicken Sie auf das Symbol unter der jeweiligen Funktion oder aktivieren Sie mit der rechten Maustaste das Kontextmenü für Teile und wählen Sie dort die gewünschte Funktion.

Teile einfügen

Auch Teile aus anderen Dateien können als Haupt- oder Nebenteile in die aktuelle Konstruktion eingefügt werden. Dies können HiCAD-Konstruktionen, HiCAD-Varianten oder HiCAD Teiledateien sein. Die entsprechenden Funktionen finden Sie auf der Registerkarte Konstruktion unter Teil einfügen.
