Bearbeiten mit Skizze (3D)

3D-Standard > Bearbeiten mit Skizze

Mit den Funktionen unter Bearbeiten mit Skizze können Sie auf Basis einer ebenen Skizze Bohrungen einfügen, Ausnehmungen erzeugen, Sweepkörper anfügen und Teile aufschneiden.

Folgende Funktionen stehen zur Verfügung:

Nach Aufruf der Funktionen wird das Dialogfenster Bearbeiten mit Skizze angezeigt.

Hinweise:

• Wenn Sie im Dialogfenster die Option Neue Skizze gewählt haben, aktiviert HiCAD automatisch die Registerkarte Skizze. Verwenden Sie die Funktionen dieser Registerkarte, um die Skizze zu erzeugen. Beachten Sie bitte auch die Hinweise für ebene Skizzen.
• Bei Funktionen, die auf einer Skizze basieren, lassen sich während der Skizzenerstellung/-bearbeitung die Funktionen des Menüs Information verwenden.

• Es werden nur die geschlossenen Linienzüge einer Skizze berücksichtigt.

• Analog zur Erzeugung von Translationsteilen werden auch hier Selbstschnitte automatisch behandelt.
• Die Funktionen stehen auch im Kontextmenü für 3D-Teile zur Verfügung.
• Ist eine Skizze einem 3D-Solid als Nebenteil zugeordnet, dann stehen die Funktionen für das Ausnehmen und Anfügen auch im Kontextmenü der Skizze zur Verfügung.

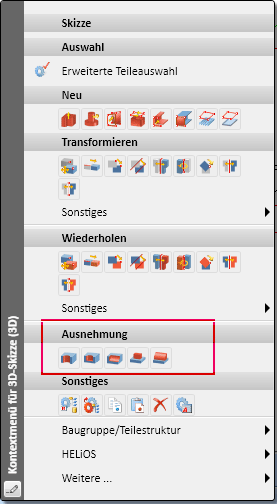

Kontextmenü der Skizze

Beim Aufruf einer dieser Funktionen über das Kontextmenü wird das übergeordnete Solid bearbeitet.
