Deformieren (3D)

3D-Standard > Bearbeiten mit Skizze > Deformieren

Mit dieser Funktion lassen sich 3D-Teile entlang einer vorhandenen Skizze deformieren. Es stehen vier Arten der Deformation zur Verfügung:

• Verbiegen,
• Verdrehen,
• Verjüngen und
• Dehnen.

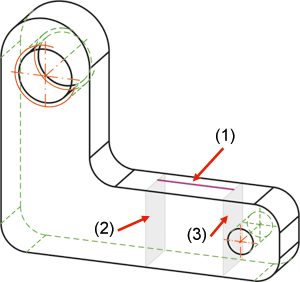

Dabei bestimmt die Skizzenebene die neutrale Faser für die Deformation. Das heißt, der zu deformierende Bereich des gewählten Teils wird bestimmt durch die Ebenen (2), (3) die senkrecht zum Anfangs- und Endpunkt der Skizze (1) stehen.

So gehen Sie vor:

1. Zeichnen Sie die Skizze für die Verformung.
2. Wählen Sie das Teil, das Sie verformen wollen.
3. Rufen Sie dann die Funktion Deformieren auf.

Das Dialogfenster Deformieren wird angezeigt und in der Konstruktion wird das Teil, das bearbeitet wird, grün markiert.

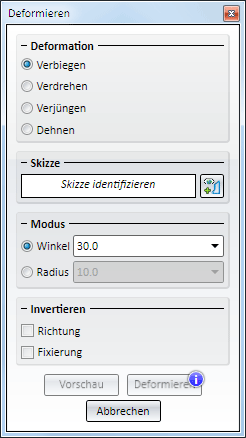

Dialogfenster Deformieren

Haben Sie für die Funktionsausführung unbedingt notwendige Angaben nicht gemacht, dann wird unten im Fenster das Symbol angezeigt. Wenn Sie mit dem Cursor über das Symbol fahren, erhalten Sie Informationen darüber, welcher Schritt vor Ausführung der Funktion unbedingt noch erforderlich ist, beispielsweise die Identifizierung der Skizze.

Deformation

Hier bestimmen Sie die Art der Deformation, indem Sie die entsprechende Option aktivieren. In Abhängigkeit von der gewählten Deformation verändern sich die Eingabefelder/Optionen des Dialogfensters in den Bereichen Modus und Invertieren.

Skizze

Klicken Sie auf das Symbol und identifizieren Sie in der Konstruktion die Skizze für die Biegung. Diese Skizze muss folgende Bedingungen erfüllen:

• Es muss eine ebene Skizze sein.
• Die Skizze darf aus nur einer Geraden sowie Hilfsgeometrie bestehen.

Ist eine korrekte Skizze identifiziert worden, dann wird anstelle der Aufforderung Skizze identifizieren der Text Skizze angezeigt.

Modus

Hier bestimmen Sie die den Modus der gewählten Deformation. Folgende Modi stehen zur Verfügung.

Invertieren

Standardmäßig bleibt beim Deformieren der Bereich des Teils fixiert, der vor dem Anfangspunkt der Skizze liegt. Über die Option Fixierung lässt sich dies so ändern, dass genau der andere Bereich des Teils fixiert wird.

Beim Verbiegen erfolgt die Biegung standardmäßig in Z-Richtung der Skizze. Über die Option Richtunglässt sich die Biegerichtung umdrehen. Ähnlich verhält es sich beim Verdrehen. Hier erfolgt die Drehung um die X-Achse der Skizze. Mit der Option Richtung lässt sich die Drehrichtung umkehren.

Folgende Optionen sind verfügbar:

Durch einen Klick auf den Vorschau-Button wird in der Konstruktion eine Vorschau des deformierten Teils angezeigt. Jetzt können Sie beispielsweise durch Aktivierung der Checkbox Richtung die Biegerichtung ändern, durch Aktivierung der Checkbox Fixierung die gebogene Seite wechseln und andere Korrekturen an den Einstellungen im Dialogfenster vornehmen. Kann der Biegevorgang anhand der Eingaben nicht durchgeführt werden, dann wird unter im Dialogfenster das Symbol angezeigt. Erst mit einem Klick auf den Button Deformieren wird die Deformation ausgeführt.

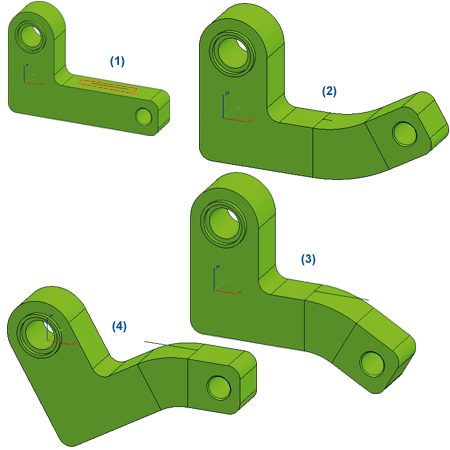

Beispiel einer Verbiegung (1)

(1) Originalteil mit Skizze, (2) Verbiegung mit Winkel 30°, (3) Checkbox Richtung aktiv, Fixierung inaktiv (4) Checkbox Richtung inaktiv, Fixierung aktiv

Beispiel einer Verbiegung (2)

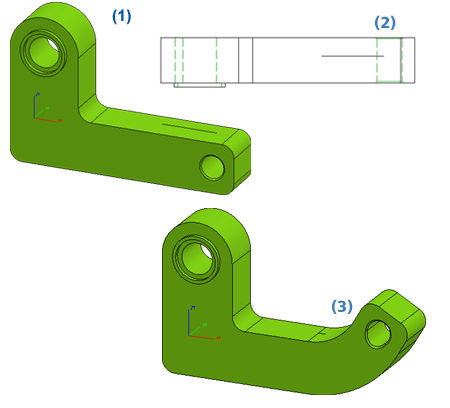

In der folgenden Abbildung ist die Skizze weitere nach vorne verlegt worden. In diesem Fall verändert sich beim Verbiegen auch die rechte Bohrung.

(1) Originalteil mit Skizze, (2) Draufsicht, (3) Verbogenes Teil

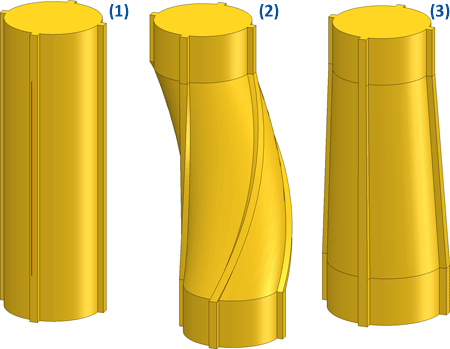

Beispiel einer Verdrehung und Verjüngung

(1) Original mit Skizze, (2) Verdrehung um 90°, (3) Verjüngung um Faktor 1.2

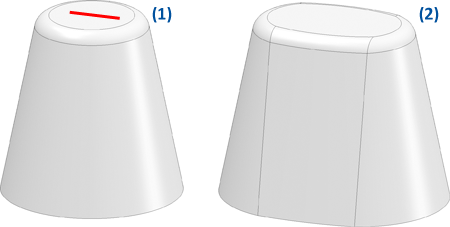

Beispiel einer Dehnung

(1) Original mit Skizze, (2) Dehnung, Faktor 2

Hinweise:

• Die Funktion lässt sich nicht auf alle Teiletypen anwenden, z.B. nicht auf Kantbleche, Stahlbau- und Anlagenbauteile.

• Das Verbiegen wird als Feature abgelegt und kann nachträglich über das Feature-Protokoll geändert werden.
• Die von der Verbiegung betroffene Zone darf keine Gewindehülsen und Normbearbeitungen enthalten. Achsenkreuze, die in dieser Zone liegen werden mitbearbeitet.
• Bitte achten Sie darauf, das beim Verbiegen keine Selbstschnitte entstehen. Nutzen Sie ggf. die Funktion Information > Aufb... > 3D-Geometrie > Auswahl um das Teil zu prüfen.

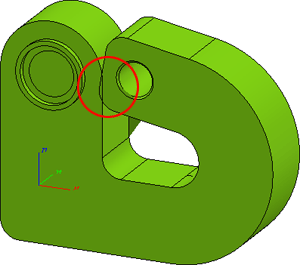

Teil mit Selbstschnitten
