Umwickeln (3D)

3D-Standard > Bearbeiten mit Skizze > Umw......

Mit dieser Funktion lassen sich Erhöhungen, Vertiefungen und Abdrücke an einem Teil erzeugen, indem eine Fläche des Teils mit einer Skizze "umwickelt" wird.

1. Legen Sie die Skizze für die Umwicklung an.
2. Wählen Sie das Teil, das bearbeitet werden soll.
3. Rufen Sie dann die Funktion Umwickeln auf. Das Dialogfenster Umwickeln wird angezeigt und in der Konstruktion wird das Teil, das bearbeitet wird, grün markiert.

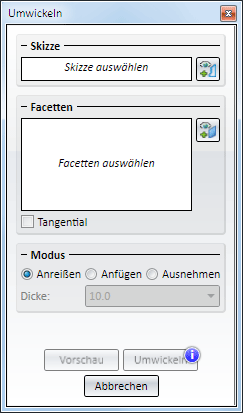

Dialogfenster Umwickeln

Haben Sie für die Funktionsausführung unbedingt notwendige Angaben nicht gemacht, dann wird unten im Fenster das Symbol angezeigt. Wenn Sie mit dem Cursor über das Symbol fahren, erhalten Sie Informationen darüber, welcher Schritt vor Ausführung der Funktion unbedingt noch erforderlich ist, beispielsweise die Identifizierung der Skizze.

Skizze

Klicken Sie auf das Symbol und identifizieren Sie in der Konstruktion die Skizze für die Biegung. Diese Skizze muss eine ebene Skizze sein.

Ist eine korrekte Skizze identifiziert worden, dann wird anstelle der Aufforderung Skizze identifizieren der Text Skizze angezeigt.

Facetten

Klicken Sie auf das Symbol und identifizieren Sie die Fläche des Teils, die bearbeitet werden soll. Ist die Checkbox Tangential aktiv, dann werden auch die Flächen bearbeitet, die über tangentiale Kanten mit den ausgewählten Flächen verbunden sind.

Modus

Hier legen Sie den Bearbeitungsmodus fest:

• Anfügen
  Aus der Skizze wird ein Translationsteil in der angegegebenen Dicke abgeleitet und an die gewählten Facette angefügt.

• Ausnehmen
  Aus der Skizze wird eine Ausnehmung der angegebenen Tiefe erzeugt.
• Anreißen
  Die Skizze wird als Anriss (Muster) auf die gewählten Facetten gelegt.

Durch einen Klick auf den Vorschau-Button wird in der Konstruktion eine Vorschau des bearbeiteten Teils angezeigt. Kann der Vorgang anhand der Eingaben nicht durchgeführt werden, dann wird unter im Dialogfenster das Symbol angezeigt.

Erst mit einem Klick auf den Button Umwickeln wird die Bearbeitung ausgeführt.

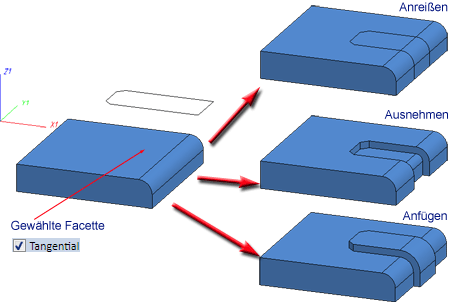

Links: Original mit Skizze, Rechts: die Bearbeitungsmodi

Weitere Beispiele:

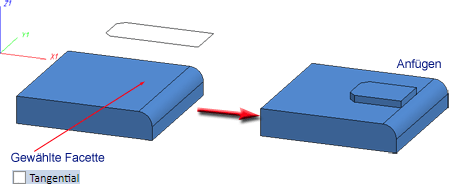

Anfügen an eine Facette ohne tangentiale Fortsetzung

(1) Originalteil mit Skizze, (2) Anfügen, Checkbox Tangential inaktiv

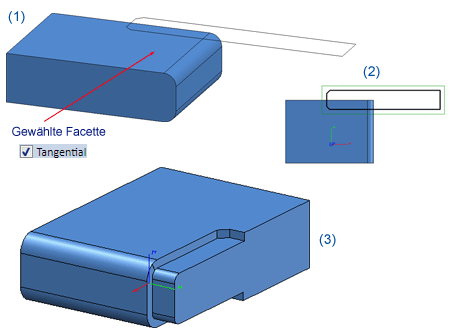

Ausnehmen mehrerer tangential aneinander anschließender Flächen

(1) Originalteil mit Skizze und gewählter Facette, (2) Draufsicht, (3) Bearbeitetes Teil (gedreht), Modus: Ausnehmen, Checkbox Tangentialaktiv

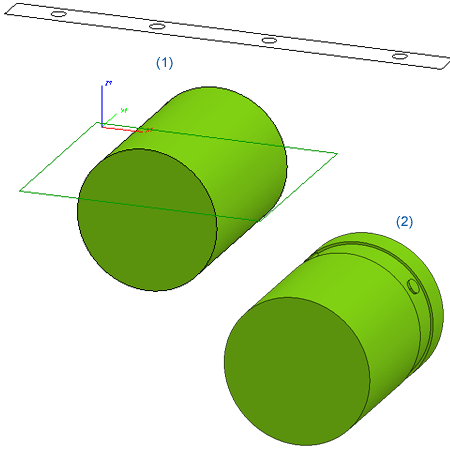

Umwickeln eines Zylinders

(1) Originalteil mit Skizze, gewählte Fläche ist die Mantelfläche, (2) Umwickeln der Skizze, Modus Ausnehmen

Das Umwickeln wird als Feature abgelegt und kann nachträglich über das Feature-Protokoll geändert werden.
