Anfügen mit Rotation (3D)

3D-Standard > Bearbeiten mit Skizze > Anf.R.

Mit dieser Funktion fügen Sie ein Rotationsteil an das aktive Teil an. Die beiden Teile werden dabei boolesch vereinigt. Das anzufügende Rotationsteil basiert auf einer Skizze.

Um ein Rotationsteil anzufügen, gehen Sie folgendermaßen vor:

1. Aktivieren Sie als Querschnittsbewegung Anfügen durch Rotation .
2. Legen Sie durch Aktivierung/Deaktivierung der Checkbox Segment fest, ob eine Teil- oder eine Vollrotation durchgeführt werden soll. Aktivieren Sie im Falle einer Teilrotation die Checkbox Dynamisch oder geben Sie den Anfangs- und Endwinkel explizit an.
3. Wollen Sie eine bereits vorhandene Skizze verwenden, dann klicken Sie auf die Schaltfläche Skizze auswählen , und identifizieren Sie die Skizze.
   Um eine neue Skizze zu erstellen, klicken Sie auf die Schaltfläche Skizze neu erzeugen .  HiCAD zeigt die Registerkarte Skizze an. Erstellen Sie die gewünschte Skizze.
4. Klicken Sie auf die Schaltfläche Rotationsachse auswählen . Identifizieren Sie die Achse in der Konstruktion.
5. Klicken Sie auf die Schaltfläche Vorschau, um sich das Ergebnis anzeigen zu lassen. Bei der dynamischen Bestimmung des Rotationssegmentes legen Sie den Drehwinkel mit dem Cursor fest  und drücken dann die linke Maustaste. Der Winkel kann anschließend noch korrigiert werden.
6. Klicken Sie auf Schaltfläche Übernehmen, um das Teil anzufügen.

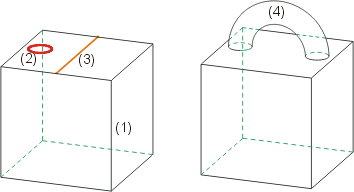

(1) Ausgangsbauteil, (2) Skizze,  (3) Drehachse, (4) angefügtes Teil (Vollrotation)
