Optimisation de longueur
Calepinage de profilé > Optimisation de longueur
Lorsque l'on travaille sur un calepinage de profilé, il arrive fréquemment que de nombreux profilés créés possèdent des longueurs qui semblent identiques, mais qui sont pourtant bien différentes. Ces occurrences sont généralement indésirables, car elles peuvent compliquer le colisage et rendre la nomenclature confuse.
La fonction Optimisation de longueur vous permet de réduire le nombre de longueurs différentes à paqueter ; toutefois, ce choix se fait au détriment d'une production de déchets de coupe plus importante au cours de la préparation des éléments sur le chantier.
Après avoir réalisé le calepinage de profilé, vous pouvez exécuter la fonction depuis Calepinage de profilé > Optimisation de longueur.

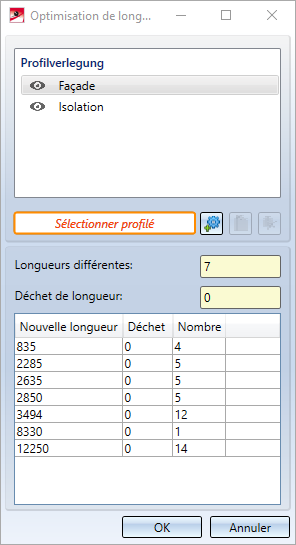

Les strates du calepinage de profilé sont affichées dans la partie supérieure de la fenêtre. Vous pouvez choisir d'afficher ou de masquer la strate grâce à l'icône en forme d'œil placée devant chaque entrée.
Dans la partie inférieure de la fenêtre, vous pouvez accéder aux éléments de contrôle nécessaires à l'optimisation de longueur. Pour procéder, vous devez sélectionner plusieurs éléments de profilés avant de cliquer sur le bouton
: les profilés seront ensuite tous ramenés à la même longueur. En pratique, cela signifie que tous les éléments auront une longueur identique à celle du plus long élément sélectionné. La longueur de celui-ci ne sera pas modifiée.
Le bouton
vous permet d'inverser une optimisation déjà réalisée ; tous les éléments surlignés au moment où vous cliquerez sur le bouton retrouveront leur longueur d'origine « minimale ».

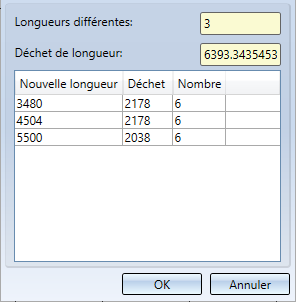

Au cours de l'optimisation, plusieurs informations utiles apparaissent dans la partie inférieure de la fenêtre.
En haut, les valeurs actuelles des strates sélectionnées seront affichées : la case Longueurs différentes indique combien de longueurs de profilé différentes existent pour cette strate. La case Déchet de longueur indique quant à elle la quantité de déchets de coupe générée par l'ensemble des profilés de la strate.
Dans la partie inférieure de la fenêtre, les différentes longueurs sont affichées sous forme de tableau. Elles sont triées par taille, et les éléments partageant une longueur similaire et pouvant être optimisés de façon à générer une faible quantité de déchets de coupe sont listés successivement. Le nombre d'éléments de même taille et la quantité de déchets de coupe générés par les éléments de cette longueur sont également listés.
En faisant un clic-droit sur les lignes du tableau, puis en sélectionnant le champ du menu contextuel Ajouter un profilé à la sélection, vous pouvez ajouter tous les profilés de cette longueur à la sélection actuelle.

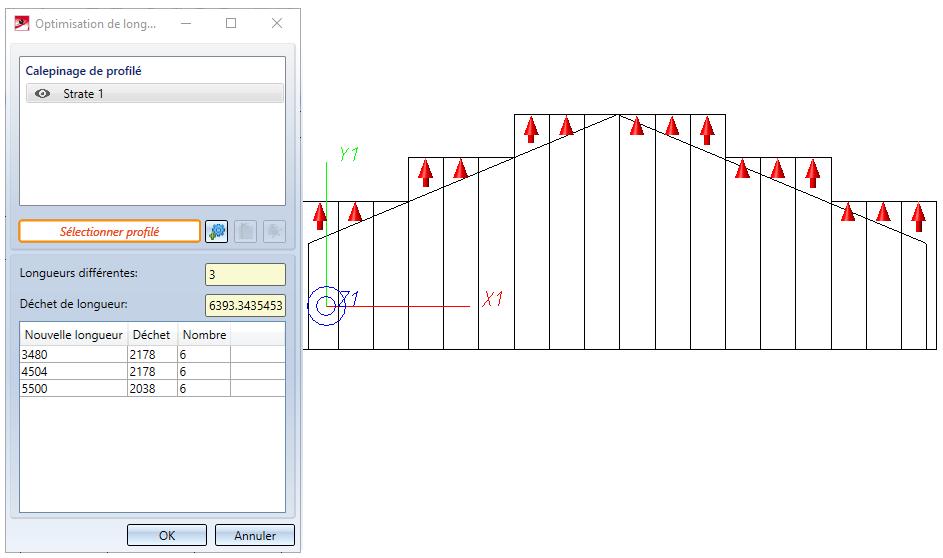

Une flèche rouge indiquera sur la scène le prolongement de tous les profilés concernés par l'optimisation de longueur.
À savoir :
- Pour utiliser la fonction Optimisation de longueur, nous vous recommandons d'utiliser le mode d'affichageContour non coupé, car celui-ci permet d'afficher clairement les longueurs des éléments.
-
Si vous apportez des modifications à l'esquisse du calepinage de profilé, l'ensemble des optimisations de longueur sera supprimé. Assurez-vous donc que l'esquisse du calepinage ne sera plus modifiée avant de commencer une optimisation de longueur.
