Signification des symboles de l'ICN

2D
	Scène	Élément 2D vide (Ensemble principal, Élément principal ou secondaire)
	Élément 2D standard	Élément 2D référencé (en interne ou en externe)
	Spline 2D	Élément masqué
	Répétitions 2D Uniquement celles obtenues avec la technique macro des versions antérieures de HiCAD (Option Sans décomposer)	Répétitions 2D masqués Uniquement celles obtenues avec la technique macro des versions antérieures de HiCAD (Option Sans décomposer)

3D
	Scène	Élément avec points isolés
	Ensemble principal	Élément avec arêtes libres
	Ensemble	Élément avec surfaces libres
	Esquisse	Pièce standardisée individuelle
	Esquisse 3D	Groupe de pièces standardisées
	Élément vide	Boulonnage
	Solide	Élément principal de grille 3D
	Plan de grille 3D	Sous-système (Élément secondaire)
	Sous-système de grille	Soudure
	Nuage de points

Tôle
	Rabat	Tôle
	Zone de pliage

Structure métallique
	Profilé de la Structure métallique	Ensemble de la Structure métallique
	Grille de la Structure métallique	Tôle de la Structure métallique
	Groupe de boulonnages	Ensemble de structure

Calepinage de profilé
	Calepinage de profilé (Ensemble)	Contour coupé
	Contour exact	Contour non coupé

Enveloppes de bâtiment
	Grille axiale	Ensemble de vitres
	Ensemble de poteaux	Ensemble de traverses
	Ensemble de vitrages	Ensemble d’inserts
	Caillebotis	Vitres de verre
	Verre simple	Couche (Verre)
	Cadre (Verre)

Tuyauteries + Process (Standard)
	Dérivation	Pompe
	Réservoir	Pièce de réduction symétrique
	Bride pleine	Pièce de réduction asymétrique
	Double coude	Tuyau coudé
	Robinetterie à trois voies	Fixation de tuyau
	Robinetterie angulaire	Tuyauterie
	Bride	Raccord de selle
	Joint de bride	Pièce en T
	Tuyau droit	Robinetterie à deux voies
	Pièce en Y	Élément de connexion symétrique
	Bouchon	Élément de connexion asymétrique
	Coude	Robinetterie à quatre voies
	Ligne directrice	Autres composants ou éléments de tuyau
	MCR (Mesure Contrôle Régulation)	Elbolet

Tuyauteries + Process (Conduits d'air)
	Sol	Transition de tuyau
	Coude symétrique	Transition de tuyau symétrique
	Transition coudée	Pièce en T avec décalage
	Pièce en S double coude	Pièce en T sans décalage
	Transition en S	Manchon de transition
	Pièce en Y	Manchon de transition asymétrique
	Élément de conduit	Transition symétrique
	Tuyau	Angle symétrique
		Transition angulaire

Identifiants autres
	Élément référencé en externe
	Élément référencé en lecture seule
	Élément référencé en interne
	Élément référencé non actualisé
	Élément référencé en lecture seule non actualisé

	Élément erroné (automatiquement réduit)
	Élément réduit incomplet
	Élément réduit en partie
	Élément réduit au complet

	Erreur dans le Feature
	Feature modifié
	Élément nouveau/modifié non encore enregistré
	Ensemble référencé non encore enregistré, avec éléments secondaires référencés modifiés (si le paramètre Sauvegarde des ensembles modifiés est réglé sur Tous les ensembles avec éléments secondaires modifiés dans le Gestionnaire de Configuration sous Paramètres système > Référencement).
	Élément avec contraintes HCM
	Erreur de HCM Cet identifiant n'apparaît qu'à la condition que, dans le Gestionnaire de Configuration, la case Afficher les erreurs HCM dans l'arborescence est cochée sous Paramètres système > HCM des ensembles et/ou sous HCM des esquisses.
	Élément principal d'ensemble
	Variantes
	Ensemble dépendant
	Identifie les projections développées pour lesquelles l'actualisation a été verrouillée avec la fonction Verrouiller la correction de la tôle dans le menu contextuel des développés.
	Identifie les éléments qui ont été insérés sur la scène avec la fonction Importation 3D. En déplaçant le curseur sur le symbole, vous obtenez d'autres informations à propos de l'élément, par ex. le format de fichier importé et la version de HiCAD avec laquelle l'élément a été importé.
	Fiche d'article validée / Élément verrouillé Cet identifiant s'affiche lorsque la fiche d'article affectée à l'élément est validée et donc verrouillée à toutes modifications. Afin que le verrouillage d'une fiche d'article ne permet pas de modifications de l'élément, il faut le déterminer dans le Gestionnaire de Configuration. Pour cela allez dans Paramètres système > Référencement et changez le paramètre Verrouiller les éléments contre les modifications quand la fiche d'article HELiOS est verrouillée. Par défaut, le paramètre est Non, c.-à-d. que la case est décochée.
	Élément en processus de révision Ce symbole s'affiche lorsque la fiche d'article est, sans être validée, verrouillée, parce que l'utilisateur ne possède pas les droits de modification sur cette fiche d'article. C'est par exemple le cas, en utilisant la Gestion de dessin, lorsque le statut du workflow (flux du travail) est "En révision". Il se peut également, tout simplement, que l'utilisateur actuel ne possède pas de droit de modification sur cette fiche d'article, alors que d'autres utilisateurs possèdent ce droit.
	Base de données absente / Aucun droit de lecture Ce symbole s'affiche lorsque la base de données adaptée n'existe pas ou lorsque l'utilisateur connecté ne possède pas de droit de lecture. Quand la connexion à HELiOS est arrêtée, cet identifiant disparaît.

Identifiants de la Gestion de dessin de la Structure métallique
	Aucune connexion à la base de données.
	La scène n'a pas encore été sauvegardée dans HELiOS et donc aucune structure de produit n'existe, ou bien la scène contient des objets non encore sauvegardés dans HELiOS et les structures de produit dans HiCAD et dans HELiOS ne sont pas identiques.
	La structure de produit de la scène actuelle est identique dans HiCAD et dans HELiOS.
	La scène est enregistrée, mais les données dans la base de données ne sont pas actuelles.
	L'élément appartient à un dessin validé.
	L'élément appartient à un dessin validé, mais il existe d'autres workflows (flux de travail).
	L'élément appartient à un dessin avec le statut du workflow (flux de travail) en révision.
	La fiche d'article subordonnée n'existe pas dans la base de données.

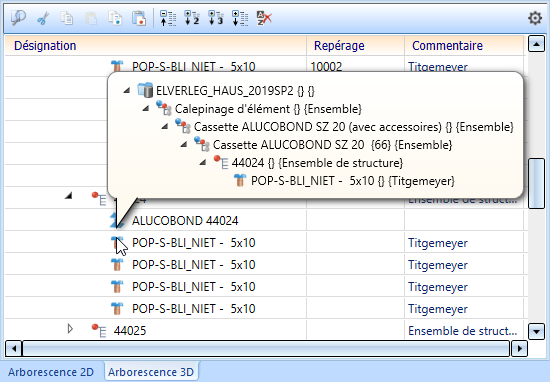

ICN - Info-bulles avec arborescence 3D

En déplaçant, dans l'arborescence de la structure des éléments 3D de l'ICN, le curseur de la souris au-dessus du symbole d'un élément, une info-bulle vous apparaît indiquant la structure subordonnée qui le concerne. Cela peut être d'une grande aide notamment pour les scènes complexes comportant de nombreux éléments.

Par un double-clic gauche sur le nom d'un élément, la fenêtre de dialogue Attributs d'élément s'ouvre.
