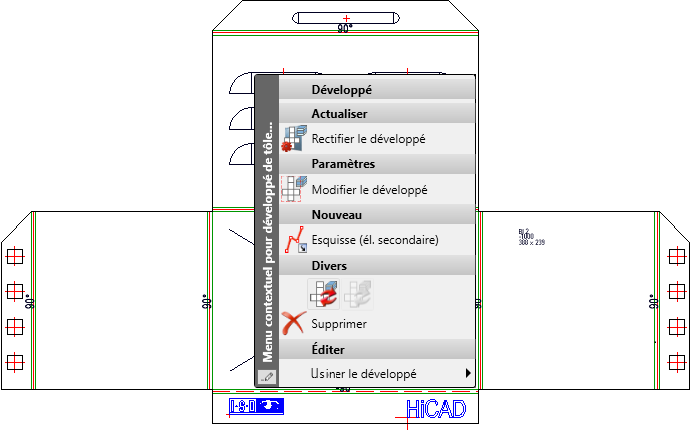

Actualiser le développé 3D

Actualisez dans une projection développée les modifications opérées sur un élément de tôle avec cette fonction. Les textes déplacés manuellement dans le développé, tels que les cotations ou les annotations de lignes de pliage, sont conservés après son actualisation.

Cette fonction permet d'ouvrir les Paramètres du développé. Les modifications seront affichées par une Prévisualisation et appliquées par OK.

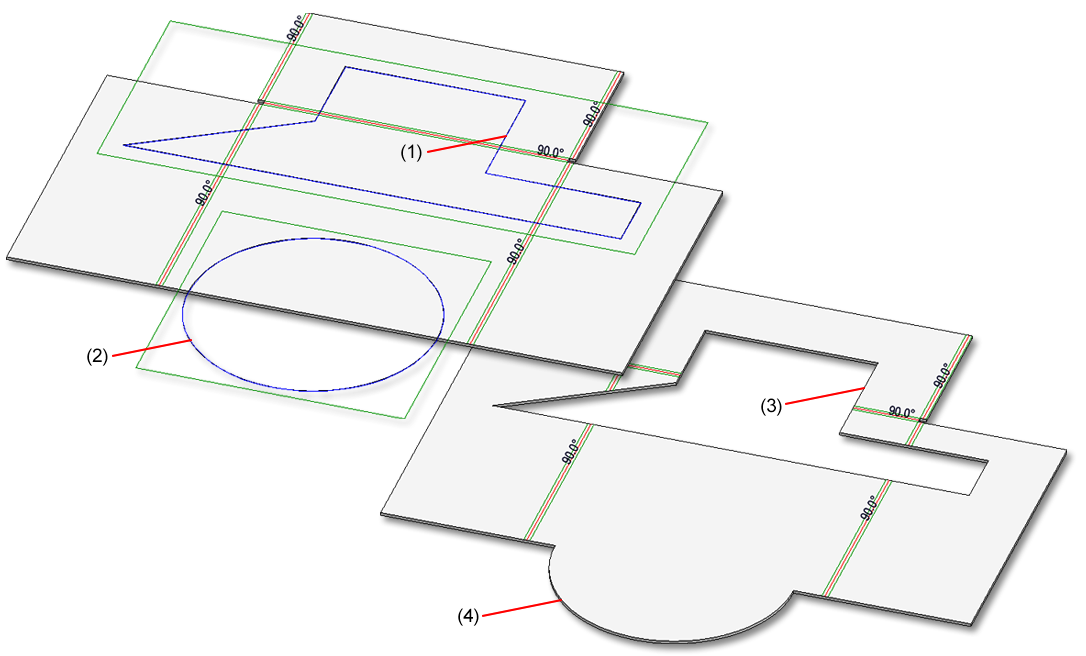

Cette fonction permet de créer des esquisses comme éléments secondaires du développé de tôle. Après avoir défini un plan d'usinage, dessinez une esquisse par ex. pour une découpe. Dans l'ICN, le développé sera affiché avec l'élément secondaire Esquisse. Vous pouvez ainsi pour modifier le développé, par ex. avec la fonction Standard 3D Découper l'élément, avec translation, d'activer les esquisses créées au préalable. Le plan d'usinage est visible à partir du moment où celui-ci est activé pour la vue dans Afficher/Masquer les éléments auxiliaires. Si l'esquisse est générée à partir de la fenêtre de dialogue de la fonction Usinage, elle sera également ajoutée dans l'ICN sous le développé. Si la projection développée est active, l'élément de tôle est alors grisé. Activez le développé ou l'esquisse dans la scène ou en sélectionnant la vue.

(1) Esquisse pour un découpage
(2) Esquisse pour un ajout
(3) Découpe
(4) Ajout

Cette fonction verrouille la projection développée de toute modification. Cela veut dire que les modifications apportées à l'élément en tôle ne seront pas prises en compte dans la projection. Dans l'ICN, ces projections développée seront marquées d'une étoile.

Cette fonction déverrouille la projection développée. Les modifications opérées entre-temps à l'élément en tôle seront corrigées sur la projection.

Supprimez la projection développée au moyen de cette fonction.
