Affichage de l'arborescence dans l'ICN

Remarques générales

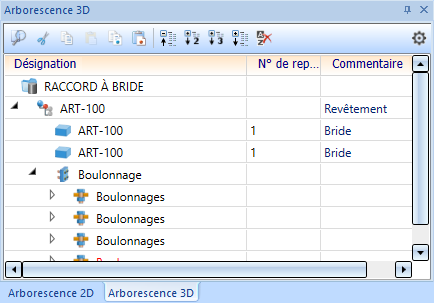

Dans la fenêtre du milieu de l'ICN, est affichée séparément l'arborescence de la structure des éléments 2D et 3D pour la scène active. Vous avez ainsi accès à des informations sur les ensembles, les éléments principaux et secondaires, les types d'élément, etc., présents sur la scène actuelle. La première entrée de l'arborescence est par principe toujours le nom de la scène actuelle. Par un clic droit sur ce nom, le menu contextuel pour les scènes s'affiche.



Sous le nom de la scène, la structure prend l'allure d'un affichage arborescent. Pour chaque élément, un symbole graphique est représenté en fonction du type d'élément et du Numéro ID, et si ce dernier n'est pas indiqué, du nom de l'élément. Dans l'arborescence 3D, certains attributs sont, par ailleurs, indiqués. Par défaut, ISD a choisi de présenter ici le numéro de repérage et le type d'élément.

Pour parcourir l'arborescence de la structure, servez-vous de la molette de la souris, de la barre de défilement ou des touches ↑, ↓, Page haut /, Page bas 0, % et Fin.



L'édition des données de l'ICN peut être modifiée dans le répertoire sys de HiCAD au moyen de plusieurs fichiers HDB. Cela ne peut être effectué que par un administrateur. De plus, l'édition des données sera également influencée par la configuration des paramètres sélectionnée au moment de l'installation (ou encore par la suite).



À savoir :
  1. Placez le curseur dans l'ICN sur l'élément à déplacer.
  2. Maintenez appuyé le bouton gauche de la souris et glissez l'élément à l'intérieur de l'arborescence vers sa nouvelle position. Une fois arrivé sur l'élément de votre choix (avec ses éléments subordonnés), lâchez le bouton de la souris.
  3. Par un double-clic gauche de la souris sur un nom d'élément, la fenêtre de dialogue Attribut d'élément s'ouvre.

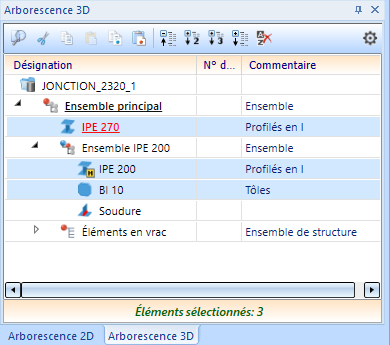

  4. Si plusieurs éléments sont sélectionnés pour être modifiés (sélection multiple), le nombre d'éléments sélectionnés s'affiche sous la fenêtre de l'arborescence de la structure des éléments.

Arborescence de la structure des éléments 2D/3D

En cliquant sur un symbole , l'affichage de l'arborescence de la structure sera déployé, c.-à-d. que les éléments subordonnés à un élément apparaîtront. Au contraire, en cliquant sur le symbole , ils disparaîtront.

L'arborescence de la structure des éléments est affichée par défaut sous la forme d'un tableau. ISD a choisi par défaut d'afficher les colonnes suivantes :



Tri de l'arborescence de la structure des éléments
Par un clic sur le nom de la colonne, il est possible d'effectuer un tri du tableau, par ex. par ordre décroissant selon le numéro de repère ou par ordre croissant selon le commentaire. En quittant le programme, HiCAD se souvient du dernier mode choisi et l'active au prochain démarrage. Le tri choisi peut être annulé en cliquant sur Afficher non trié.

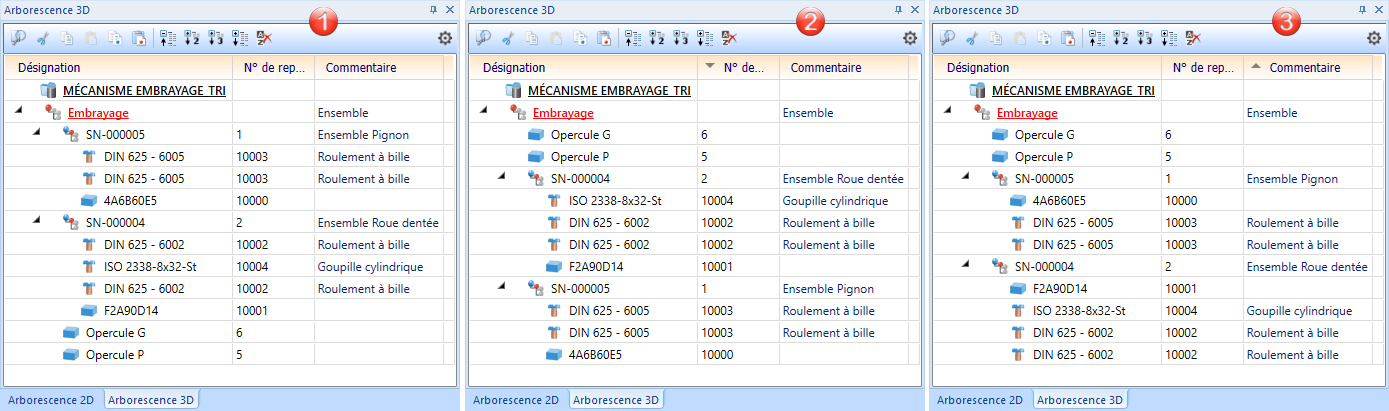

(1) Non trié, (2) Numéro de repère décroissant, (3) Commentaire croissant

Barre d'outils

Dans la barre d'outils de la fenêtre de l'ICN, plusieurs fonctions sont utiles à l'arborescence de la structure des éléments :

Rechercher

Ouvre la recherche d'éléments.

Couper (Ctrl+X)

Coupe l'élément actif (ou la sélection actuelle des éléments) et l'enregistre dans le presse-papier.

Copier (Ctrl+C)

Copie l'élément actif (ou la sélection actuelle des éléments) dans le presse-papier.

Coller (Ctrl+C)

Insère le contenu du presse-papier (placez tout d'abord le curseur à la position voulue dans l'arborescence de la structure des éléments).

Copier dans le presse-papier HiCAD

Copie l'élément actif ou la sélection actuelle des éléments dans le Presse-papier HiCAD.

Insérer à partir du presse-papier HiCAD

Insère le contenu du presse-papier HiCAD.

Replier tout

Replie l'ensemble de l'arborescence de la structure des éléments et n'en affiche que le premier niveau.

Déployer 2 niveaux

Affiche les deux premiers niveaux de l'arborescence.

Déployer 3 niveaux

Affiche les trois premiers niveaux de l'arborescence.

Déployer tout

Déploie l'arborescence de la structure des éléments et affiche tous les niveaux.

Afficher non trier

Affiche l'arborescence de la structure des éléments sans tri, c.-à-d. qu'un tri précédemment effectué sur un titre de colonne est annulé.

Paramètres

Ici, vous pouvez effectuer des paramétrages supplémentaires pour l'affichage, désactiver l'affichage sous forme de tableau, définir l'affichage des erreurs de Features et de l'HCM ou encore afficher les attributs HELiOS à la place des attributs HiCAD.

Paramètres

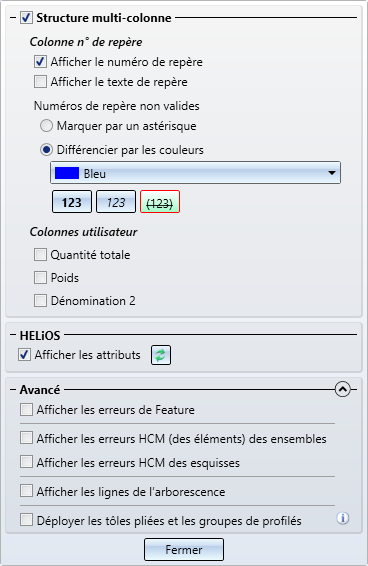

Par un clic sur , une fenêtre s'ouvre avec les paramètres de l'ICN.

Vous pouvez ici :

Structure multi-colonne

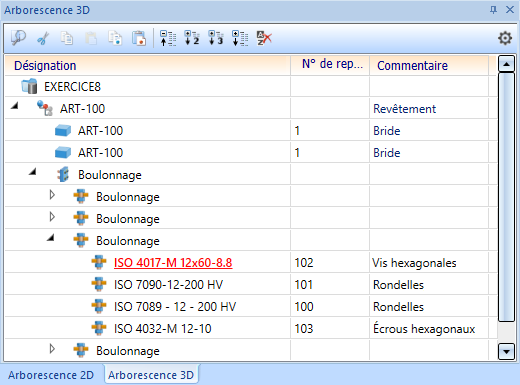

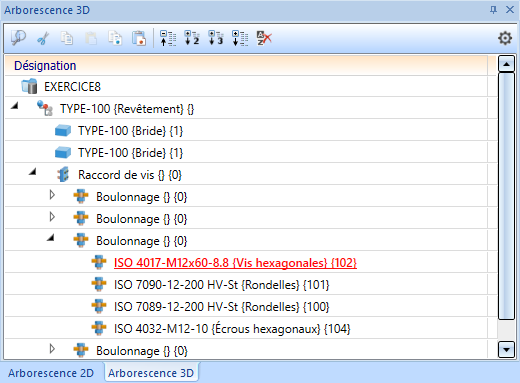

En décochant cette case, l'affichage en colonne est désactivé. Dans ce cas, le numéro de repère et le type d'élément se retrouveront chacun entre accolades derrière le Numéro ID, par exemple :

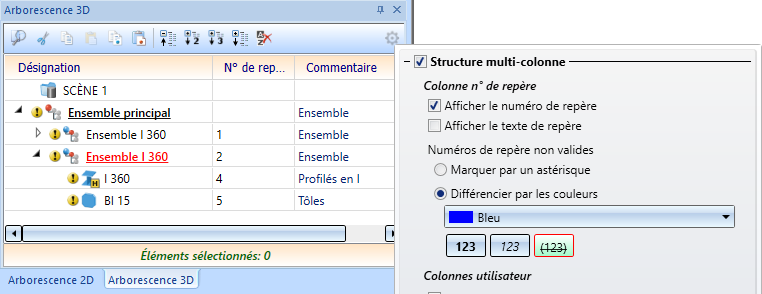

Si la case Structure multi-colonne est cochée, vous pouvez, si vous le souhaitez, afficher le texte de repère en plus du numéro de repère (uniquement en 3D), définir l'affichage des numéros de repère invalides et afficher jusqu'à trois colonnes personnalisées (uniquement en 3D).



Afficher le numéro de repère

Cette case permet d'afficher le numéro de repère indépendamment du texte de repère, par ex.



Afficher le texte de repère

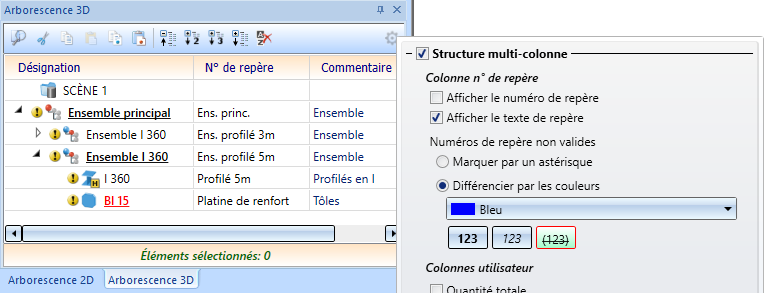

Cette case permet d'afficher ou de masquer le texte de repère sans le numéro de repère. Si le texte de repère n'est pas valide, il est alors barré comme pour les numéros de repère. Dans l'exemple, le texte de repère est affiché sans les numéros de repère, qui sont dans ce cas masqués.



Numéros de repère non valides

Vous pouvez déterminer ici comment devront être signalés les numéros de repère non valides, c.-à-d. non actuels :

Veuillez noter que les numéros de repère non actuels ne seront signalés qu'à la condition d'avoir coché dans le Gestionnaire de Configuration sous Paramètres système > Repérage > Actualisation le paramètre Marque de modification à la modification des éléments.



Afficher les colonnes utilisateur

L'arborescence 3D permet l'affichage de jusqu'à trois colonnes supplémentaires personnalisées par l'utilisateur. L'affichage est permis ou non en cochant/décochant la case correspondante.

Il est possible de paramétrer individuellement quels sont les attributs qui devront être affichés dans les trois colonnes personnalisées. Pour définir les colonnes personnalisées, utilisez les fichiers HDB ICN3D_USERn.HDB (pour une utilisation sans HELiOS) ou ICN3D_USERn_DB.HDB (lorsque vous utilisez HELiOS). N représente ici le numéro de la colonne personnalisée. Les fichiers se trouvent dans le répertoire sys de HiCAD.

Les colonnes personnalisées suivantes ont été prédéfinies par ISD :

Colonne pers.

Attribut

Fichier sans HELiOS

Fichier avec HELiOS

1.

%06

Nombre total

ICN3D_USER1.HDB

ICN3D_USER1_DB.HDB

2.

§01

Poids

ICN3D_USER2.HDB

ICN3D_USER2_DB.HDB

3.

$02

Dénomination 2

ICN3D_USER3.HDB

ICN3D_USER3_DB.HDB

Par exemple, pour la conception de calepinage, le numéro de repère de commande, c'est-à-dire le numéro de repère des profilés de calepinage non coupés (Attribut %PI) joue un grand rôle. Au contraire, pour les sous-structures, c'est le numéro de repère (Attribut %02) qui est important. En pouvant définir les colonnes personnalisées selon vos besoins, vous avez la possibilité d'afficher les deux numéros de repère dans des colonnes différentes.

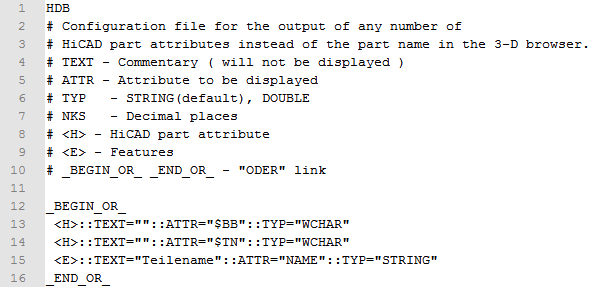

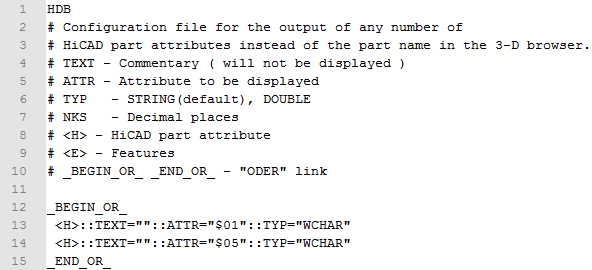

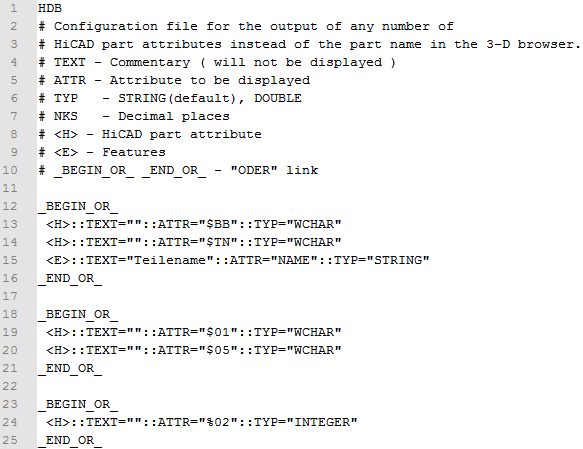

Pour modifier la façon dont est prédéfinie une colonne personnalisée, modifiez le fichier HDB correspondant, par ex. le fichier ICN3D_USER1_DB.HDB concernant la première colonne personnalisée :

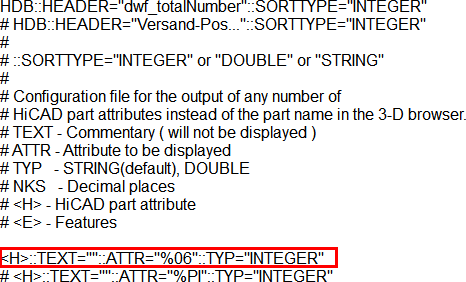

La ligne entourée en rouge définit le contenu de la 1re colonne personnalisée. Le réglage prédéfini par ISD est l'attribut %06, c.-à-d. le Nombre total. Vous pouvez également spécifier plusieurs lignes et signaler les autres colonnes comme commentaire en faisant commencer la ligne par le signe #. Dans le fichier représenté ci-dessus, c'est le cas pour l'attribut %PI, c.-à-d. le numéro de repère de commande. À titre d'exemple, vous pourriez supprimer le signe de commentaire # de la ligne %PI et à la place le mettre devant la ligne %06. Dans l'ICN, c'est alors le numéro de repère de commande qui se retrouvera dans la première colonne personnalisée.

Cf. également Fichiers HDX et HDB et Attributs HiCAD en bref .



Notez que la quantité totale dépend du mode de numérotation du repérage.

Afficher les attributs HELiOS

Pour les éléments qui sont gérés avec HELiOS, il faudra cocher la case pour afficher les attributs HELiOS à la place des attributs HiCAD. Cela signifie qu'à la place des attributs suivants des fichiers

ce sont les attributs des fichiers

qui seront utilisés.

Vous disposez dans ce cas du bouton Actualiser qui permet de mettre à jour les attributs HELiOS. Notez encore que si vous cochez la case pour la première fois, les attributs HELiOS seront actualisés automatiquement. Pour les scènes complexes, cela peut prendre quelque temps.

Avancé

Afficher les erreurs de Feature et de HCM

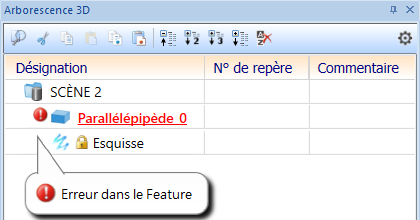

Si ces cases sont cochées, les éléments dont le Feature et/ou les contraintes HCM sont erronés dans l'arborescence de la structure des éléments seront signalés en conséquence, par exemple :



Afficher les lignes de l'arborescence

Pour clarifier les niveaux de l'arborescence de la structure des éléments, il est possible d'afficher des lignes de l'arborescence en cochant cette case.

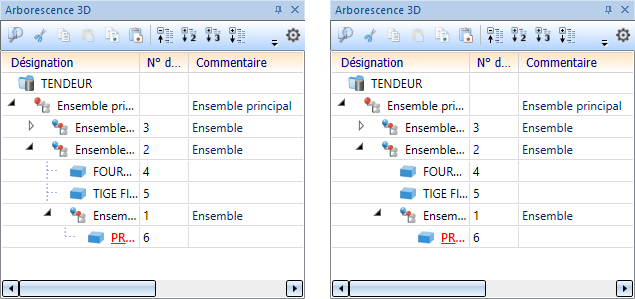

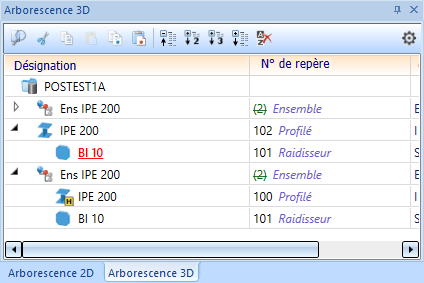

À gauche avec les lignes de l'arborescence, à droite sans les lignes de l'arborescence



Déployer les tôles pliées et les groupes de profilés

Ce paramètre concerne uniquement les tôles pliées et les profilés d'un groupe de profilés.

En cochant cette case, vous déterminez si, à la sélection sur la scène d'un rabat/d'une zone de pliage d'une tôle pliée ou si à la sélection d'un profilé d'un groupe de profilés, la structure de l'élément principal supérieur devra être automatiquement déployée dans l'arborescence.

Si la case est décochée (paramètre par défaut), la structure de l'élément principal supérieur n'est pas automatiquement déployée dans l'arborescence à la sélection de ce type d'élément, mais au lieu de cela, seul l'élément supérieur est souligné et en gras dans l'ICN.

Exemple :

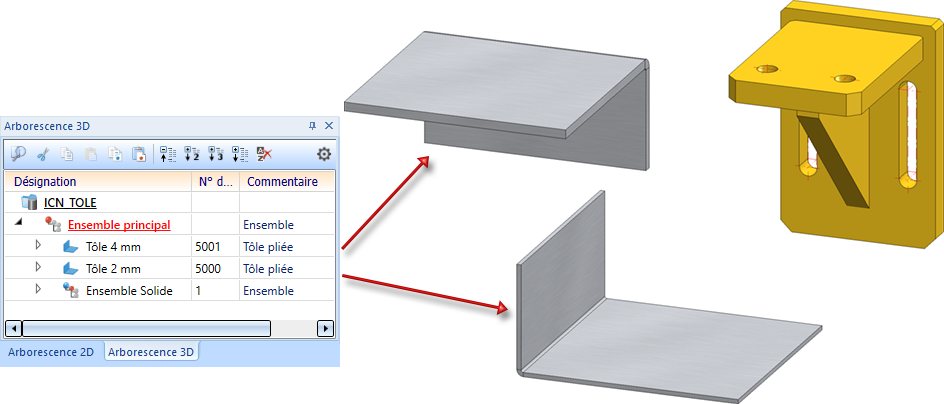

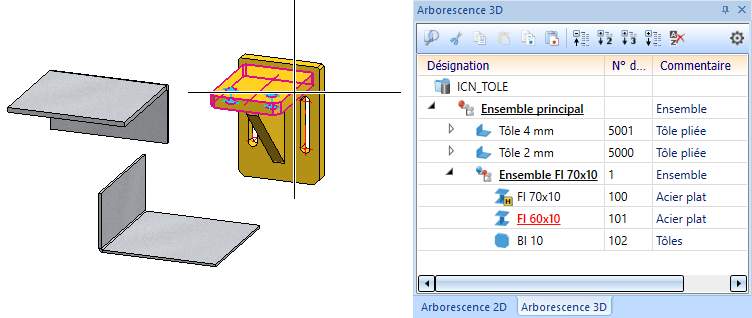

La scène suivante se compose d'un ensemble principal avec 2 tôles pliées et d'un autre ensemble.

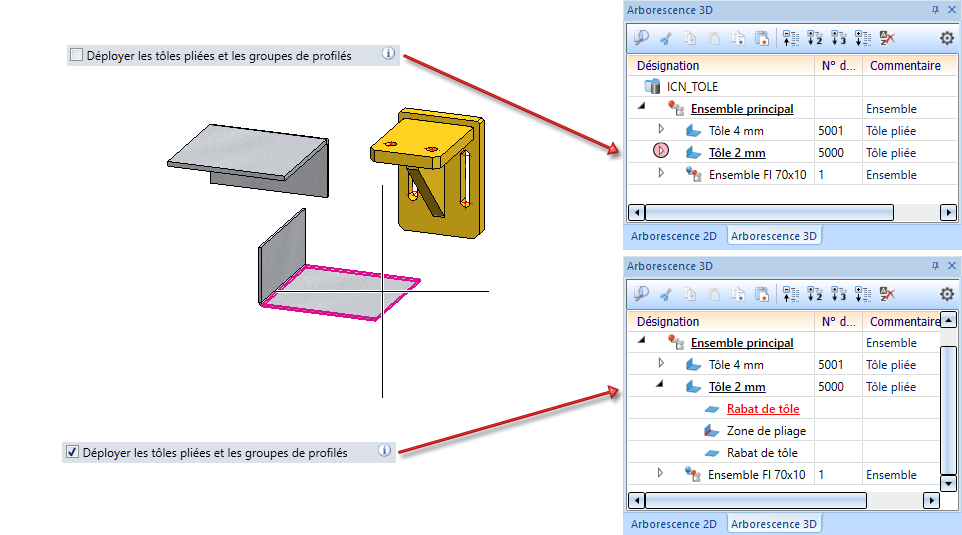

Si la case est décochée dans les paramètres ICN, la structure n'est pas déployée lorsque le rabat d'une tôle pliée est sélectionné.

Si l'on sélectionnait un élément de l'ensemble Fl 70x10, la structure serait toujours déployée - comme c'était le cas jusqu'à présent - indépendamment des paramètres de l'ICN.

Fichiers HDB pour l'arborescence de la structure des éléments

L'affichage de l'arborescence de la structure des éléments peut être modifié au moyen des fichiers système suivants dans le répertoire HiCAD sys. Les fichiers suivants concernent l'arborescence de la structure des éléments 3D :

De même pour les attributs de la base de données, sont disponibles les fichiers suivants  :

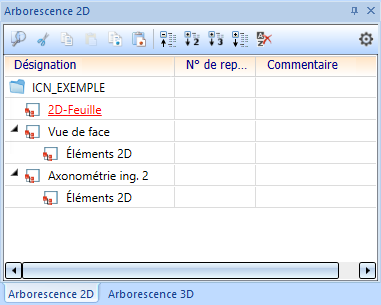

Pour l'arborescence de la structure des éléments 2D, les fichiers HDB suivants sont de la même manière disponibles :

En enregistrant les fichiers HDB, veuillez vérifier que le codage des caractères est bien ANSI.



La modification des fichiers HDB doit être effectuée exclusivement par un administrateur expérimenté !
