Modifier la couleur du symbole de l'élément de tuyau

Isométrie + Schéma de tuyauterie > Finition > Actu. > Modifier la couleur du symbole de l'élément de tuyau

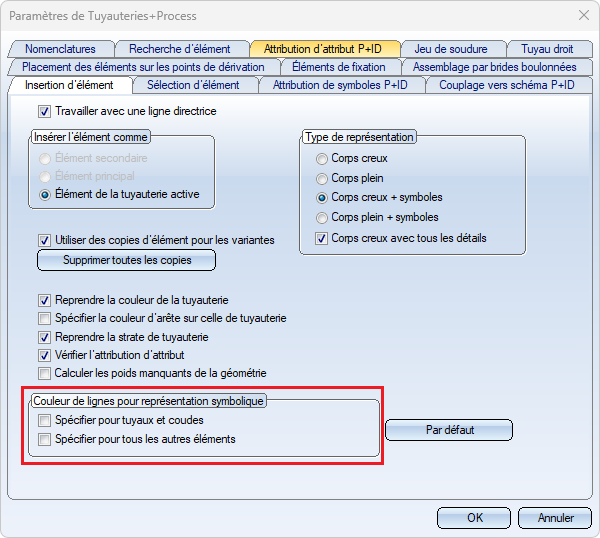

La couleur de la représentation symbolique dans l'isométrie est définie lors de l'insertion d'un élément de tuyau. Les paramètres de Tuyauteries+Process de l'onglet Insertion d'élément sont alors pris en compte.

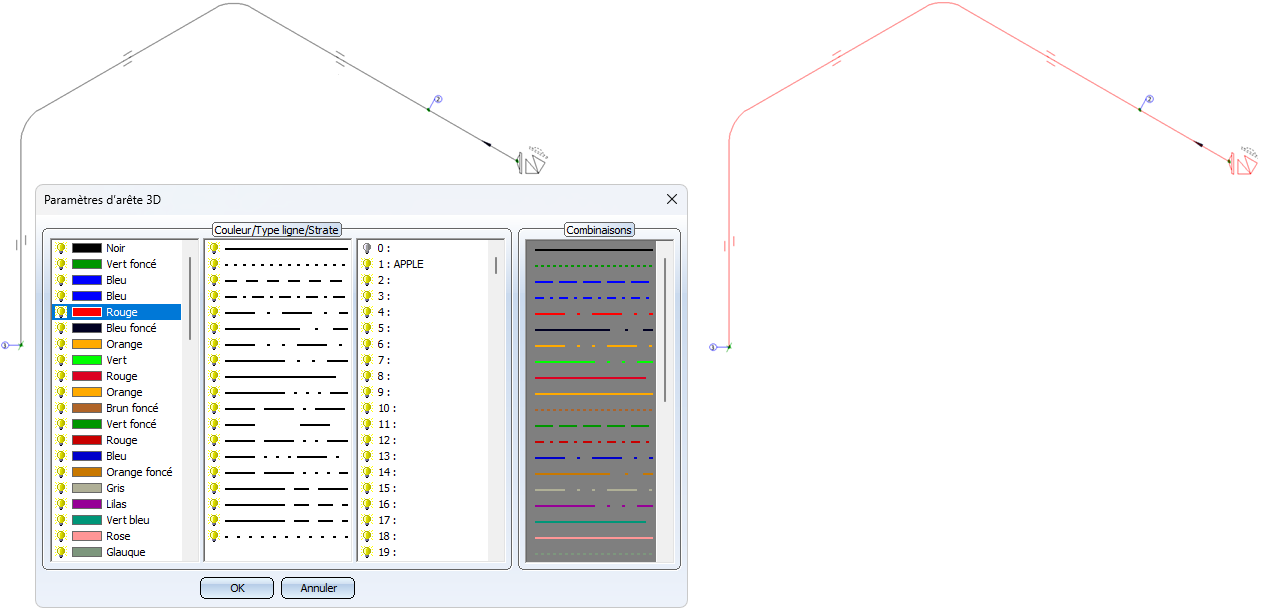

Il arrive parfois que l'on s'aperçoive plus tard que la couleur ou le type de ligne des représentations symboliques doivent être modifiés. En particulier, lors de l'impression, il est souvent nécessaire de faire ressortir la tuyauterie des autres éléments du dessin, tels que les cotations. Cela est possible en une seule étape grâce à la fonction Modifier la couleur du symbole de l’élément de tuyau. Pour ce faire, la fenêtre Paramètres d'arête 3D s'ouvre après l'exécution de la fonction. Immédiatement après avoir sélectionné les paramètres souhaités, ceux-ci changent dans l'isométrie.



À savoir :

• Les symboles tels que notamment les cordons de soudure, les symboles d'écoulement ou encore les éléments suggérés ne changeront pas de couleur. Les cotations et les triangles de pente conservent également leur couleur.

• Cette fonction constitue une étape de finition. Cela signifie que la couleur n'est modifiée que pour le dessin d'isométrie actuel. En particulier, lors d'une nouvelle génération de l'isométrie, la couleur revient à son état initial.
• Étant donné que seules une croix d'axe et une flèche du nord sont générées, il peut être nécessaire, en cas de vues multiples, de déplacer les deux figures sur la feuille à l'aide de la fonction Élément 2D > Transformer > Déplacer > Déplacer l'élément, libre (2D).
