Insérer le générique

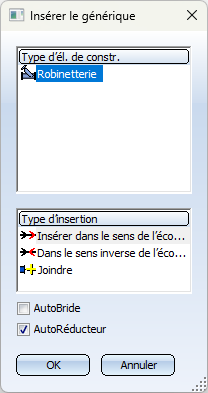

Tuyauteries+Process > Nouveau > Él. de tuyau > Insérer le générique
Cette fonction permet d'insérer des éléments génériques dans une tuyauterie. Actuellement, cela n'est possible que pour les robinetteries.
De cette manière, des robinetteries utiles peuvent être insérées dans le processus de planification, même si la robinetterie réelle n'a pas encore été déterminée ou n'est pas encore disponible. Les génériques permettent de créer des nomenclatures et des isométries informatives au cours de la phase de planification.

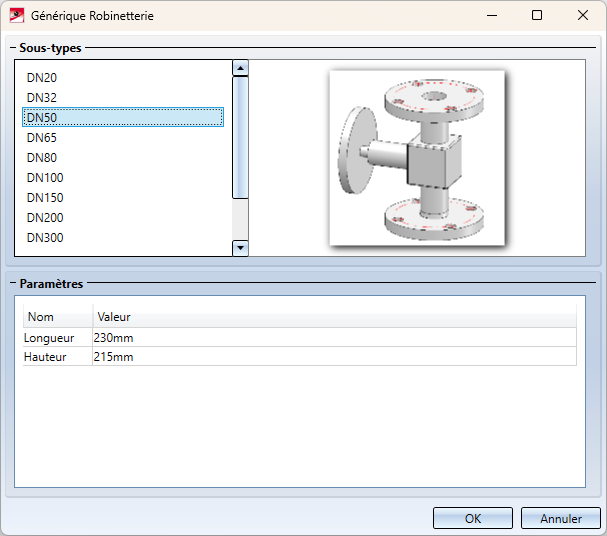

Contrairement à l'insertion d'une robinetterie régulière, le choix de l'élément ne se fait pas via HELiOS ou le catalogue HiCAD. Au lieu de cela, une fenêtre de dialogue s'affiche dans laquelle différents diamètres nominaux peuvent être sélectionnés sous Sous-types. Après avoir appelé la fonction, le diamètre nominal qui correspond le mieux au diamètre nominal de la tuyauterie sélectionnée est automatiquement sélectionné ici.
|
Lors de l'insertion de génériques, il est désormais possible d'utiliser des unités. Pour cela, les variantes suivantes sont disponibles dans le répertoire PlantParts du dossier d'installation de HiCAD.
|
Pour chaque diamètre nominal, les valeurs de longueur et de hauteur de la robinetterie sont prédéfinies dans la zone Paramètres. Ces valeurs peuvent être ajustées individuellement.
Les robinetteries génériques reçoivent automatiquement le Numéro ID Générique Robinetterie et les dénominations correspondantes.

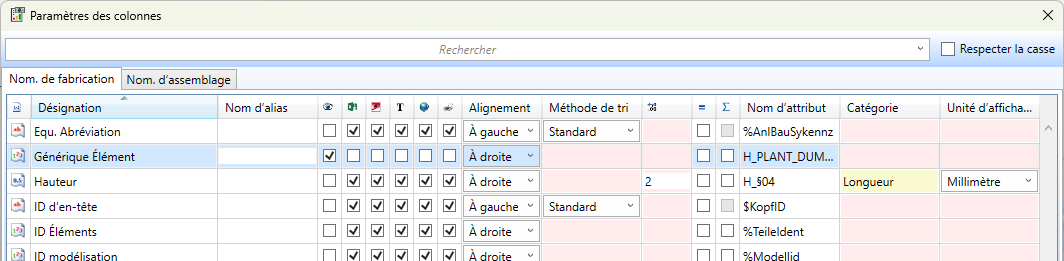

Pour indiquer clairement dans les nomenclatures les robinetteries qui ne sont que des génériques, l'attribut de nomenclature Générique Élément est disponible pour les nomenclatures Tuyauteries+Process. Si cet attribut a la valeur 1, l'élément est un générique.

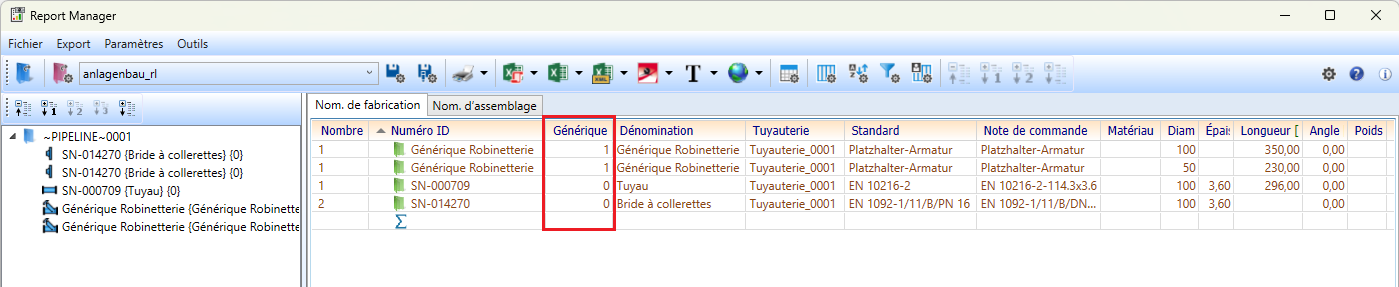

Dans l'exemple illustré, la nomenclature de fabrication du Report Manager a été complétée par la colonne Générique Élément.
Dans l'isométrie, les robinetteries génériques sont représentées par des lignes pointillées rouges et ont une bulle de désignation avec le texte Générique.

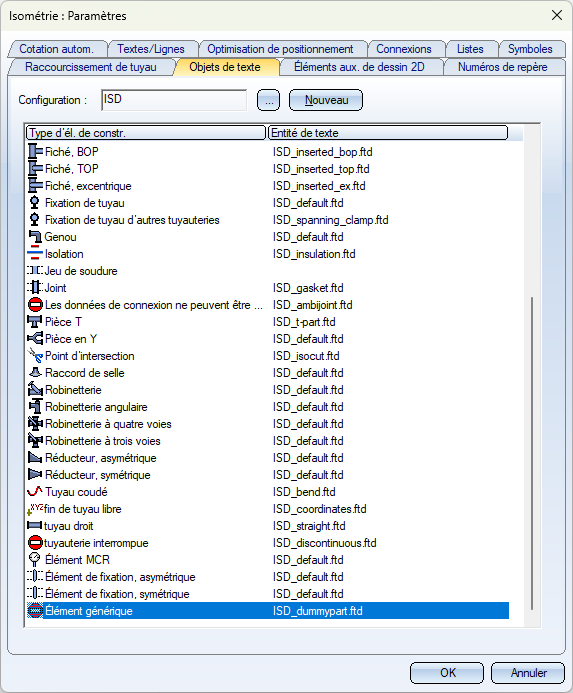

La bulle de désignation peut être personnalisée si nécessaire dans les paramètres d'isométrie de l'onglet Objets de texte.
Veuillez respecter également les Remarques relatives au type d'insertion.
Sélection d'élément - Base de données ou Catalogue (T+P) • Paramètres : Attribution d'attribut P+ID (T+P)
