Paramètres : Attribution d'attribut P+ID
Si vous insérez des éléments à l'aide du schéma P+ID, les textes de dialogue du masque de données des symboles peuvent être transférés du symbole P+ID vers des attributs système de l'élément 3D, attribués et personnalisables.

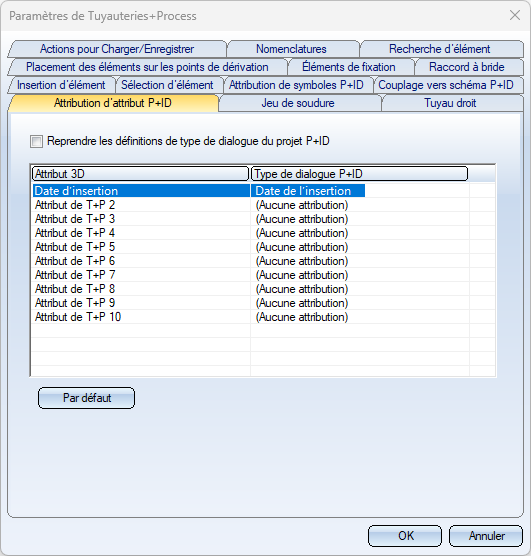

Cette attribution est définie dans l'onglet Attribution d'attribut P+ID.
Pour modifier une attribution, procédez comme suit :
- Cliquez, dans la ligne de l'attribut dont vous souhaitez modifier l'attribution, sur la colonne de droite.
- Sélectionnez, dans la liste de choix, le type de dialogue P+ID que vous souhaitez attribuer.
Lorsque vous ouvrez l'onglet, la case Reprendre les définitions de type de dialogue du projet P+ID est toujours activée. Cela signifie que les définitions de type de dialogue utilisées pour l'attribution proviennent du P+ID actuellement chargé. Si aucun P+ID n'a été chargé, l'attribution ne peut pas être éditée.
Si vous êtes sûr que tous les projets P+ID que vous traitez utilisent les mêmes définitions de type de dialogue et d'attribut, et que ces définitions sont identiques à celles enregistrées pour les bibliothèques de symboles, vous pouvez décocher la case. Les définitions enregistrées pour les bibliothèques sont alors utilisées pour l'attribution et aucun P+ID chargé n'est nécessaire pour le traitement de l'attribution.
