Éléments à la couleur non modifiable

La couleur des éléments ajoutés à une tuyauterie dépend des paramètres indiqués dans l'onglet Insertion d'élément de la fenêtre des Paramètres de Tuyauteries+Process. Si la case Reprendre la couleur de la tuyauterie est cochée, l'élément aura la couleur actuelle de la tuyauterie, plus précisément de l'élément ~parts de la tuyauterie. Si la case est décochée, l'élément aura la couleur de surface actuelle définie dans HiCAD.

Parfois, cependant, il est souhaitable, en particulier pour les éléments élaborés, que ceux-ci conservent leurs couleurs d'origine lors de l'insertion. Par exemple, les différentes zones d'éléments complexes de robinetteries peuvent avoir été colorées selon leur fonction.

Afin de marquer ces éléments en conséquence, un attribut d'élément supplémentaire est disponible pour spécifier si la couleur d'une pièce peut être modifiée lors de l'insertion :

Dénomination de l'attribut	Nom d'attribut HiCAD	Nom d'attribut HELiOS
Ne pas changer la couleur d’él.	FIXCOL	FIXED_COLOR

Pour que cet attribut soit disponible pour les différents types d'éléments, le fichier nnnnnnn.CatSearchAtt.txt appartenant à un type d'élément dans le sous-répertoire HiCAD PlantParts\CatSearch doit être complété par la ligne :

S:FIXED_COLOR

nnnnnnn représente ici l'identifiant du type d'élément.

Cela a déjà été prédéfini pour les types d'éléments suivants :

Type d'élément
Robinetterie à trois voies	4300010.CatSearchAtt.txt
Robinetterie angulaire	4200010.CatSearchAtt.txt
Robinetterie à quatre voies	4400010.CatSearchAtt.txt
Robinetterie	4100010.CatSearchAtt.txt
Fixation de tuyau	5810010.CatSearchAtt.txt
Autre élément de tuyau	5900010.CatSearchAtt.txt
Élément MCR	5920010.CatSearchAtt.txt



Si, par exemple, vous souhaitez également utiliser cet attribut pour le raccord en forme de selle, vous devez compléter le fichier 6110010.CatSearchAtt.txt en conséquence.

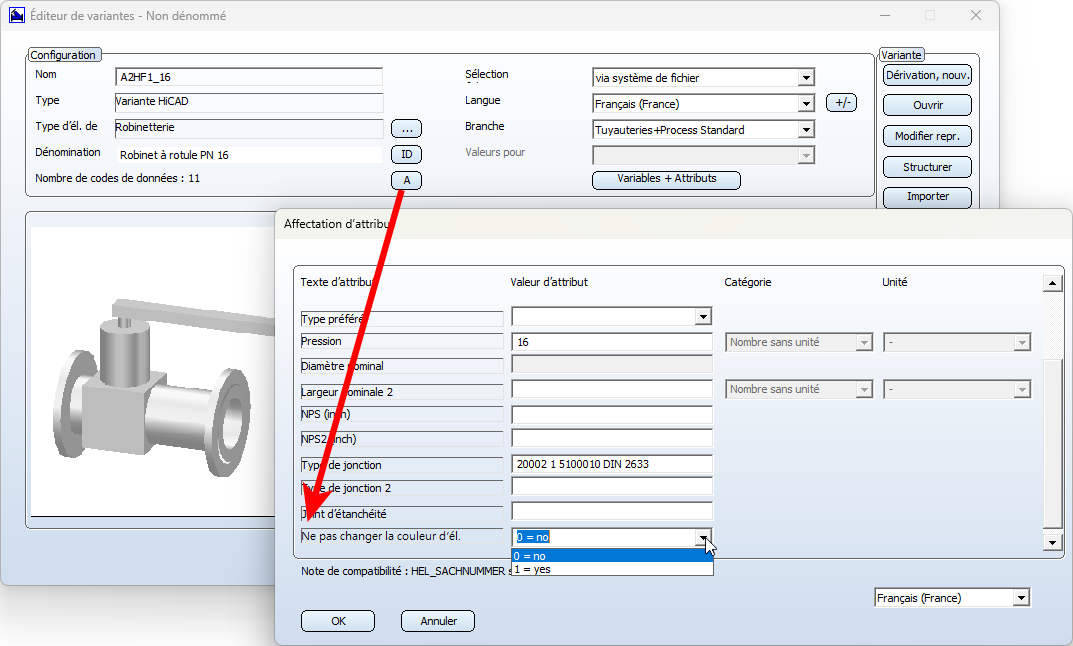

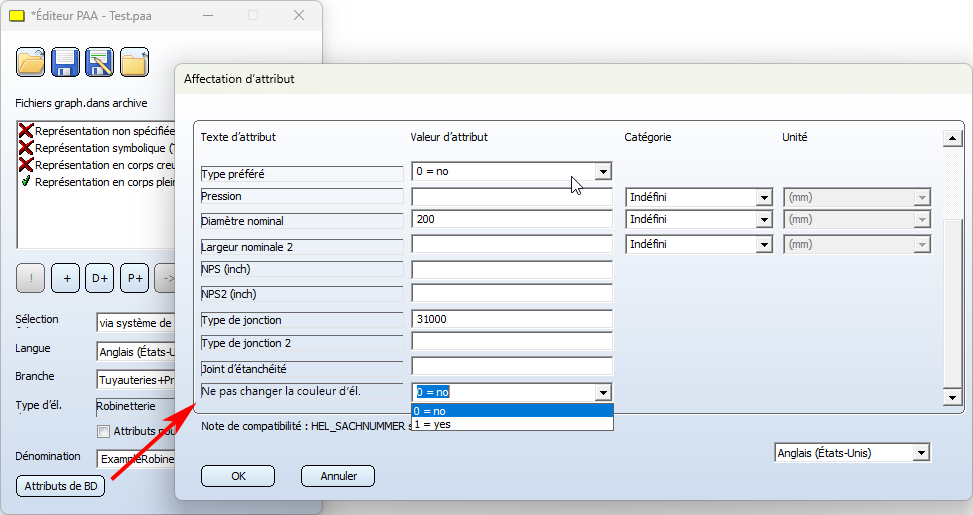

L'attribut peut être attribué aux éléments dans l'Éditeur de variantes et dans l'Éditeur PAA.

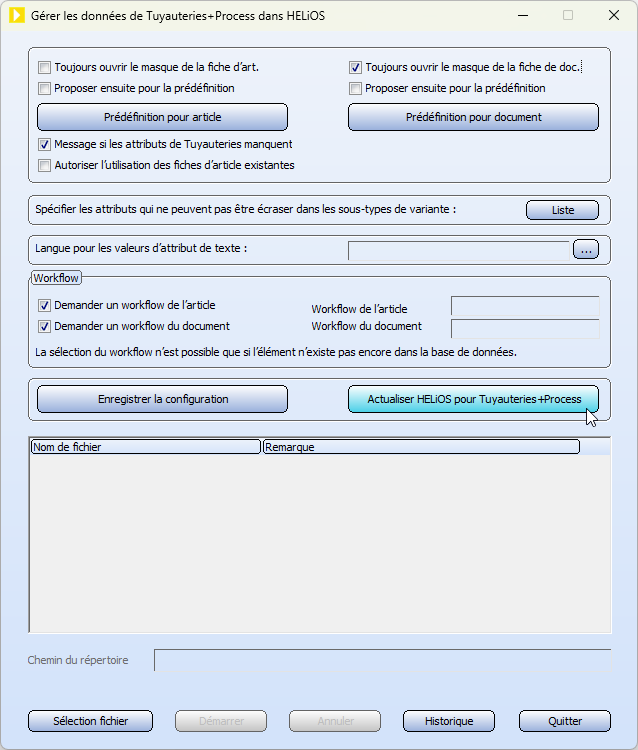

Pour que cet attribut soit disponible dans votre base de données HELiOS, vous devez tout d'abord actualiser HELiOS pour Tuyauteries+Process.



Nota bene :

L'attribut ne s'applique qu'à l'insertion des éléments. Si la couleur de la tuyauterie est modifiée par la suite, la couleur des éléments ajoutés à celle-ci est également modifiée.
