Présélection
Les éléments proposés pour l'insertion sont déterminés, en fonction du préréglage respectif, par :
- la classe de tuyau sélectionnée,
- le contenu du masque de présélection et
- les spécifications de la liste des caractéristiques de la classe.
L'ordre est déterminé par les priorités spécifiées.
Si vous avez coché dans les Paramètres > Insertion d'élément l'option Travailler avec une ligne directrice, vous ne pouvez accéder au masque de présélection que si une tuyauterie est active.

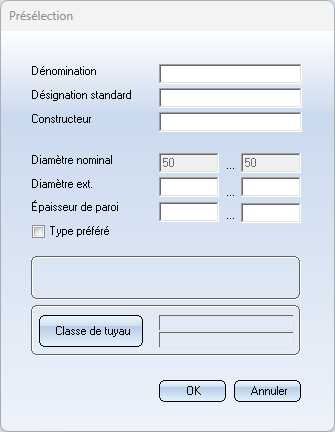

Masque de présélection
Puisqu'un diamètre nominal (= 50) a été attribué à la tuyauterie, les champs de saisie correspondants dans le masque ont déjà été initialisés en conséquence. Vous pouvez maintenant initialiser les champs de saisie blancs avec d'autres valeurs si vous le souhaitez, par exemple vous pouvez spécifier une plage de valeurs pour le diamètre extérieur ou l'épaisseur de paroi. Si vous ne souhaitez pas définir de plage, il vous suffit de saisir une valeur spécifique dans le champ de saisie gauche - si le champ droit est vide, la valeur saisie est automatiquement reconnue comme la limite supérieure.
Le verrouillage ou non du bouton Classe de tuyau dépend de l'option choisie sous Présélection de l'onglet Sélection d'élément de la fenêtre des Paramètres de Tuyauteries+Process. Selon l'option choisie, un message approprié sera affiché au-dessus du bouton, par exemple :
Si le bouton est actif, vous pouvez sélectionner une classe de tuyau.
Le contenu du masque de présélection est repris avec le bouton OK si les entrées numériques sont plausibles. Simultanément, le masque de gestion de la classe de tuyau s'affiche et vous permet de sélectionner celle de votre choix.

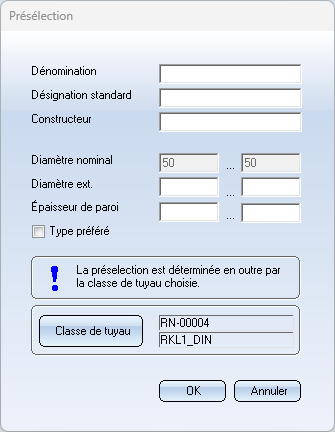

Si vous avez sélectionné une classe de tuyau , la fenêtre ci-dessous s'affiche lorsque vous exécutez à nouveau l'option :
Veuillez noter que la classe de tuyau ainsi définie n'est pas automatiquement affectée de manière permanente à la tuyauterie active !
À savoir :
- Si vous souhaitez annuler la sélection de la classe de tuyau et qu'aucune autre classe de tuyau ne doit être effective lors de la sélection des éléments, cliquez sur Classe de tuyau et dans le masque de classe de tuyau qui apparaît, cliquez sur Fermer.
- Si la source de données des éléments n'est pas la base de données HELiOS mais le catalogue HiCAD (voir Paramètres de Tuyauteries+Process), aucune gestion des classes de tuyau n'est disponible. Dans ce cas, il n'est donc pas possible de la définir.
