Paramètres : Jeu de soudure

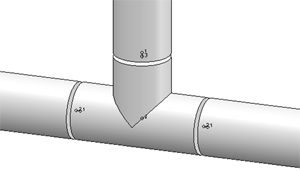

Lorsque vous placez des éléments sur des tuyauteries à l'aide des fonctions Éléments de tuyau et AutoPlacer des éléments sur les lignes directrices, vous avez la possibilité de prendre automatiquement en compte les écarts de soudure. Ceux-ci seront visibles en tant qu'espaces entre les éléments dans la planification d'implantation. De cette manière, les longueurs des tuyaux sont correctement calculées, c'est-à-dire moins les largeurs des jeux de soudure pour être ensuite indiquées dans les nomenclatures.
Si vous souhaitez utiliser cette option, vous devez cocher la case Tenir compte des jeux de soudure dans l'onglet Jeu de soudure de la fenêtre des Paramètres de Tuyauteries+Process, et sélectionner la procédure de calcul des jeux de soudure.
- via variante d'élément
Les jeux de soudure pour différents diamètres nominaux sont réalisés en tant que variantes d'élément. Celles-ci ne représentent pas de "vrais" éléments, mais fournissent, pour le diamètre nominal correspondant, un élément tridimensionnel dont la largeur correspond à la moitié de la fente. Ainsi, l'espace entre deux éléments soudés bout à bout est formé par deux de ces éléments. Une variante de jeu de soudure appelée DefaultWeldGap.vaa est fournie avec HiCAD. La valeur ISD_DEFAULT_WELD_GAP a été attribuée à l'attribut Désignation standard de cette variante. Par défaut, cette variante est sélectionnée en fonction de cette désignation standard et l'option Variante d'élément est cochée.
Une variante de jeu de soudure peut également être attribuée à une classe de tuyau. Pour cela, la case Classe de tuyau également valable pour les jeux de soudure doit être cochée. Si le champ de saisie Désignation standard est également vide (supprimer le contenu), seul le jeu de soudure correspondant à la classe de tuyau de la tuyauterie active et au diamètre nominal correspondant sera utilisé lors de l'insertion des éléments.
- par saisie directe
Si cette case est cochée, vous pouvez définir directement la largeur de la fente (en millimètres). Pour cette procédure également, la variante d'élément avec la désignation standard ISD_DEFAULT_WELD_GAP sera toujours utilisée. Au lieu de la largeur de fente du fichier VAA, c'est la valeur directement définie qui sera utilisée.
Utilisez le bouton Par défaut pour réinitialiser les paramètres par défaut de la fenêtre prédéfinis par ISD.
Nota bene :
- Si vous utilisez la base de données HELiOS comme source de données des éléments et que vous n'y trouvez pas le type d'élément Jeu de soudure, vous devez compléter la base de données en conséquence.
- Si vous souhaitez utiliser l'option via variante d'élément, vous devez d'abord dériver, à l'aide de l'Éditeur de variantes, une nouvelle variante à partir de la variante DEFAULTWELDGAP.VAA. Saisissez les largeurs du jeu souhaitées et transférez la variante, via la Synchronisation des variantes, à la source de données des éléments (base de données HELiOS ou catalogue HiCAD). Veuillez noter que dans la variante, la variable L représente la moitié de la largeur de l'espace, et la variable B la totalité de la largeur de l'espace. Pour les deux variables, les valeurs correspondantes doivent être saisies.
