Schéma P+ID attribué
Avec cette fonction, vous avez la possibilité d'afficher
- le schéma P+ID couplé avec une planification d'implantation ou
- les schémas couplés avec un ensemble 3D référencé
Couplage Planification d'implantation - P+ID
Si la planification d’implantation actuellement chargée est couplée avec un schéma P+ID et que celui-ci est déjà chargé, alors vous pouvez y accéder avec cette fonction.
Si la planification d'implantation appartient au schéma P+ID, mais que celui-ci n'est pas encore actif , les actions suivantes seront automatiquement exécutées :
- la fenêtre HiCAD avec le numéro le plus élevé s'affiche,
- le module HiCAD Schémas P+ID est activé,
- le projet de schéma P+ID correspondant est chargé (si auparavant un autre projet de schéma P+ID, une bibliothèque de symboles P+ID ou un symbole P+ID est chargé, il vous sera alors demandé, si vous souhaitez enregistrer cet objet) et,
- la dernière feuille de schéma modifiée est chargée.
Couplage d'ensemble 3D référencé - P+ID
Si l'élément actif est ensemble référencé couplé avec un schéma P+ID, alors le schéma couplé P+ID est chargé dans une fenêtre libre ou ouvert dans une autre fenêtre, dans laquelle le schéma est chargé.

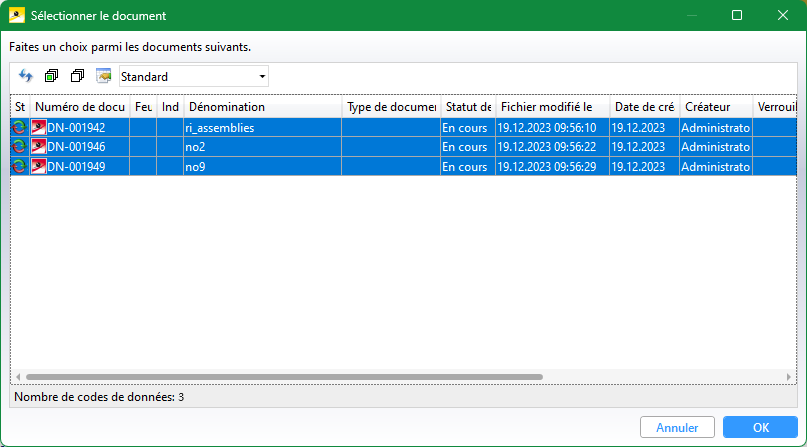

Si l'ensemble est couplé à plusieurs Schémas P+ID, une liste de sélection s'affiche avec les fiches de document correspondantes, à partir desquelles vous pouvez alors sélectionner le Schéma P+ID de votre choix.
Le schéma P+ID couplé sélectionné est chargé dans une fenêtre libre ou on passe à la fenêtre dans laquelle le schéma est déjà chargé.
Si l'élément actif est un élément secondaire d'un ensemble référencé, il faut alors distinguer deux cas :
- Si aucun symbole P+ID n'est attribué à cet élément, cette fonction procède comme si l'ensemble référencé était actif.
- Si un symbole P+ID est attribué à cet élément, seul le schéma P+ID dans lequel se trouve le symbole est chargé ou on passe à la fenêtre dans laquelle le schéma est déjà chargé.
Pour revenir au module Tuyauteries+Process, il faut utiliser la fonction Planification d'implantation affectée
dans l'onglet Schéma P+ID ou l'onglet Changement de scène dans l' ICN.
