Afficher les symboles P+ID
Si le Schéma P+ID correspondant n'a été pas encore chargé, il l'est automatiquement. En outre, vous avez la possibilité d'afficher le symbole P+ID correspondant à un élément ou à une tuyauterie de la Planification d'implantation sur la feuille de schéma correspondante. Le symbole correspondant apparaît en couleur.
Les fonctions suivantes sont disponibles :
|
|
|
|
|
|
|
|
Lors du passage à une scène dans le module Schémas P+ID de HiCAD, le mode objet est automatiquement commuté. Le mode élément auxiliaire et le mode groupe ne sont pas disponibles.
Afficher le symbole P+ID pour l'élément
Tuyauteries+Process > Attribution P+ID > Afficher le symbole P+ID pour l'élément
Cette fonction permet d'afficher le symbole correspondant à un élément dans le Schéma P+ID.
Couplage Planification d'implantation - Schéma P+ID

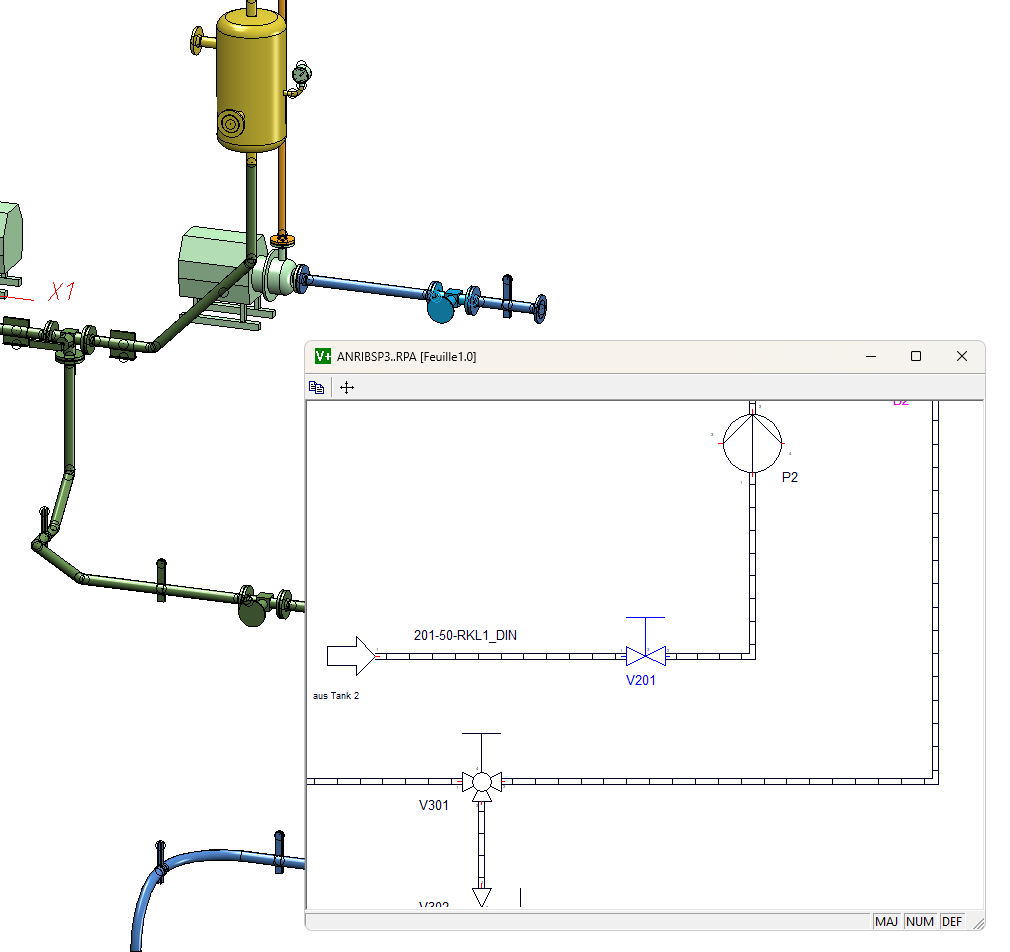

Sélectionner l'élément de votre choix. HiCAD bascule alors automatiquement dans la fenêtre du Schéma P+ID correspondant, dans laquelle le symbole correspondant à l'élément sélectionné est surligné en couleur.
Dans la fenêtre de sélection, vous pouvez agrandir le schéma en dessinant un cadre de sélection. En outre, vous pouvez utiliser la molette de la souris pour le réduireou l'agrandir.
Les fonctions suivantes sont disponibles dans la barre de menu de la fenêtre :
|
|
Sélection d'une autre feuille |
|
|
Vue générale de la feuille |
Couplage d'ensemble 3D référencé - P+ID
Si l'élément actif est ensemble référencé couplé avec un schéma P+ID, alors le schéma couplé P+ID est chargé dans une fenêtre libre ou ouvert dans une autre fenêtre, dans laquelle le schéma est chargé.
Si l'ensemble est couplé à plusieurs Schémas P+ID, une liste de sélection s'affiche avec les fiches de document correspondantes, à partir desquelles vous pouvez alors sélectionner le Schéma P+ID de votre choix.
Le schéma P+ID couplé sélectionné est chargé dans une fenêtre libre ou on passe à la fenêtre dans laquelle le schéma est déjà chargé.
Si l'élément actif est un élément secondaire d'un ensemble référencé, il faut alors distinguer deux cas :
- Si aucun symbole P+ID n'est attribué à cet élément, cette fonction procède comme si l'ensemble référencé était actif.
- Si un symbole P+ID est attribué à cet élément, seul le schéma P+ID dans lequel se trouve le symbole est chargé ou on passe à la fenêtre dans laquelle le schéma est déjà chargé.
Après le chargement du schéma correspondant, on passe à nouveau à la Planification d'implantation. Si vous sélectionnez ici un élément, le symbole attribué s'affiche dans une fenêtre Viewer. Si aucun symbole n'est attribué ou si le symbole attribué ne se trouve pas dans le schéma chargé activement, un message correspondant s'affiche.
Afficher le symbole P+ID pour tous les éléments
Tuyauteries+Process > Attribution P+ID > Afficher le symbole P+ID pour tous les éléments
Les symboles P+ID de tous les éléments de la Planification d'implantation ou de l'ensemble référencé sont affichés ici.
Couplage Planification d’implantation - Schéma P+ID
HiCAD bascule automatiquement dans la fenêtre du Schéma P+ID correspondant. Tous les symboles pour lesquels il existe un élément associé dans la Planification d'implantation sont mis en évidence en couleur. Le reste du processus se déroule comme pour la fonction dans Afficher le symbole P+ID pour l'élément.
Couplage Ensemble référencé - Schéma P+ID
Si l'élément actif est un ensemble référencé couplé à un schéma P+ID ou fait partie d'un tel ensemble, le schéma P+ID couplé est chargé ou la fenêtre dans laquelle le schéma est déjà chargé est affichée. Si l'ensemble est couplé à plusieurs Schémas P+ID et qu'aucun d'entre eux n'est chargé, une liste de sélection s'affiche avec les fiches de document correspondantes, permettant de sélectionner le Schéma P+ID de votre choix.
La suite du processus est identique au couplage entre la Planification d'implantation et le Schéma P+ID.
Afficher le symbole P+ID pour tuyauterie
Tuyauteries+Process > Attribution P+ID > Afficher le symbole P+ID pour tuyauterie
Sélectionner la tuyauterie choisie dans la Planification d'implantation et confirmer la sélection. HiCAD passe alors automatiquement dans la fenêtre du Schéma P+ID correspondant. La tuyauterie correspondante est mise en évidence par une couleur.
La suite du processus - en particulier la procédure pour les ensembles référencés et couplés à un Schéma P+ID - s'effectue comme pour la fonction Afficher le symbole P+ID pour l'élément.
