Attributs système personnalisables

Les attributs suivants sont prédéfinis dans HiCAD pour les éléments du module Tuyauteries+Process :

• PLTATTR01
• PLTATTR02
• ....
• PLTATTR10

Si vous souhaitez allouer d'autres noms à ces attributs, utilisez l'Éditeur de catalogue. Vous accédez à l'Éditeur de catalogue en dehors de HiCAD :

• en exécutant le fichier CATEDITOR.EXE situé dans le répertoire EXE du dossier d'installation de HiCAD, ou

• à partir de la barre de démarrage de Windows sous Programme dans la rubrique ISD en cliquant sur le symbole , ou
• en cliquant sur l'icône présente sur le bureau.

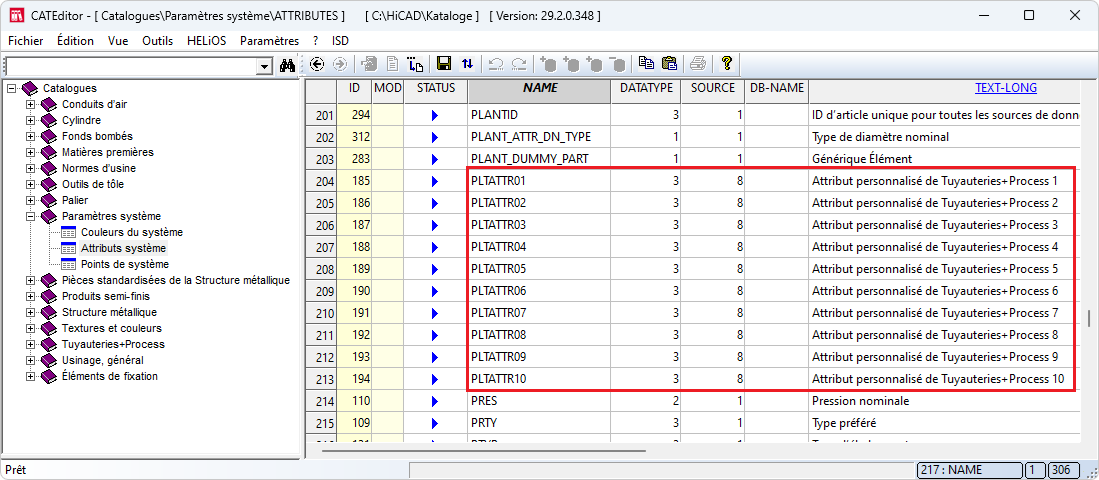

Extrait de l'Éditeur de catalogue

Pour modifier le nom d'un attribut :

1. Ouvrez, dans l'Éditeur de catalogue, le dossier Paramètres système.
2. Sélectionnez le catalogue Attributs système. Tous les enregistrements définis dans ce tableau sont affichés à droite de la fenêtre.
3. Pour modifier l'un des attributs système prédéfinis pour Tuyauteries+Process, faites défiler jusqu'à la ligne correspondante, par exemple la ligne contenant l'attribut PLTATTR01.
4. Faites un double-clic, sur cette ligne, dans la colonne TEXT-LONG ou TEXT-SHORT et saisissez le texte souhaité, par exemple Date de saisie ou Date de la saisie.
5. Enregistrez le tableau et quittez l'Éditeur de catalogue.

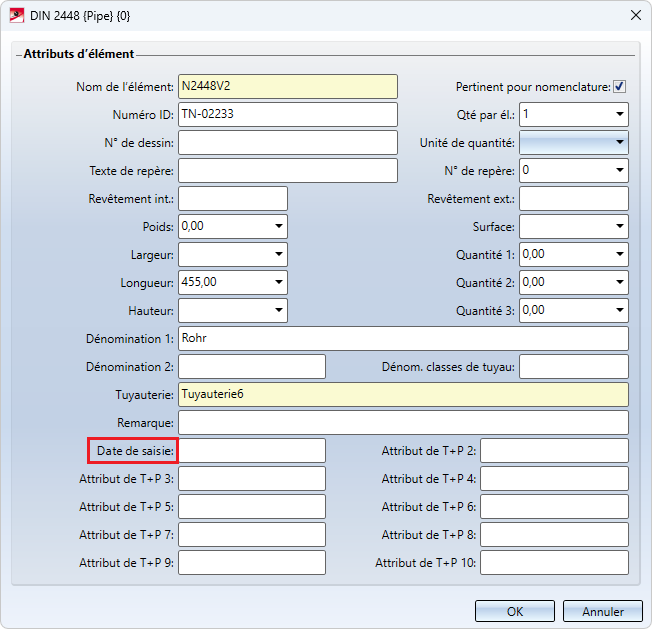

Si maintenant vous activez un élément de Tuyauteries+Process dans HiCAD et que vous ouvrez la fenêtre Attributs d'élément, vous pouvez attribuer des textes aux attributs mentionnés ci-dessus. Vous pouvez accéder à cette fonction via les menus contextuels des éléments ou via l'onglet Standard 3D.

En cas d'attribution correspondante et de couplage avec un schéma P+ID, il est également possible de reprendre automatiquement les textes d'un symbole P+ID.

À savoir :

• Avec les attributs personnalisés par l'utilisateur, il est également possible d'annoter les numéros KKS dans l'isométrie de manière partiellement automatisée.
• Pour pouvoir travailler correctement avec l'Éditeur de catalogue, vous devez disposer de droits d'administrateur sur votre ordinateur. Vous trouverez des informations détaillées sur l'Éditeur de catalogue dans l'aide en ligne correspondante.
