Procéder à un calepinage d'élément

Fonctions bâtiment > Calepinage d'élément > Calepinage d'élément

À l'aide de la fonction Calepinage d'élément, vous pouvez facilement poser sur une esquisse des cassettes et des éléments avec une surface de base planaire.

Vous retrouvez la fonction dans la fenêtre d'ancrage Fonctions bâtiment dans la catégorie Calepinage d'élément.

Fenêtre d'ancrage Fonctions bâtiment

Au préalable d'un calepinage d'élément, il faut une esquisse planaire qui représente quasiment la grille du calepinage. Les types de calepinage suivant sont possibles :

pose d'éléments de calepinage rectangulaires (ex. ALUCOBOND collé, riveté ou suspendu) sur des zones d'esquisse rectangulaires,
pose d'éléments de calepinage quadrangulaires sur des zones d'esquisse quadrangulaires comme des parallélogrammes, des trapèzes, etc. (ex. des cassettes ALUCOBOND SZ 20),
pose d'éléments de calepinage polygonaux sur des zones d'esquisse polygonales.

Vous avez également la possibilité d'utiliser des éléments de calepinage variable en recourant à la variable d'élément i_nr. Dans ce cas, un nombre de coin n sera attribué à cette variable. Cela permet d'assurer que cet élément de calepinage s'adapte sur les zones d'esquisse avec le maximum de n coins pour pouvoir y être déposé. Si, par exemple, la variable i_nr est défini sur 5, l'élément de calepinage pourra alors être déposé sur des zones d'esquisse avec 3, 4 et 5 coins. Retrouvez plus d'informations sur la variable i_nr à la page suivante.

Veuillez noter que le calepinage d'élément n'est possible que sur des zones d'esquisse fermées, non imbriquées, et qui ne présentent pas de lignes doubles. Chacune de ces zones d'esquisse représente pratiquement un élément du calepinage.

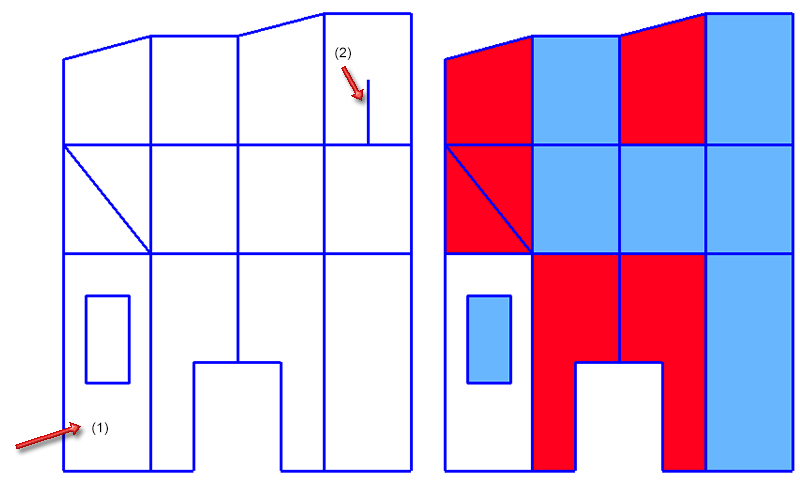

Si l'on observe, par exemple, l'esquisse dessinée ci-dessous, on voit que les zones représentées en bleu rendent possible un calepinage d'éléments rectangulaires et celles en rouge un calepinage d'éléments polygonaux. Les zones (1) et la ligne (2) seront tout simplement ignorées.

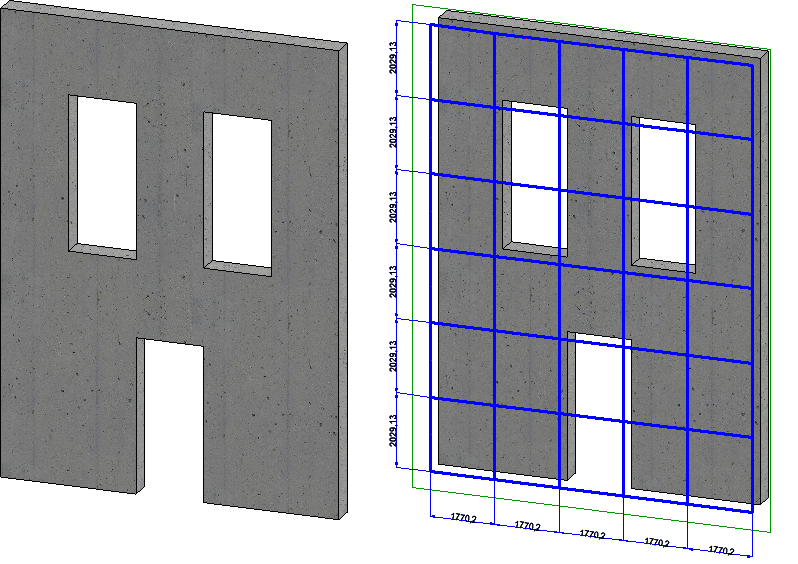

Dans les explications qui suivent, nous allons apprendre à poser sur l'esquisse en illustration des cassettes ALUCOBOND® SZ 20.

Le calepinage d'élément est constitué des étapes suivantes :

Sélection de l'esquisse / au besoin modification de l'esquisse,
Choix de la variante pour les éléments de calepinage,
Spécification des paramètres et
Lancement du calcul.

À savoir :

Les esquisses 3D ne sont pas autorisées pour le calepinage d'élément.
En guise de clarification dans le calepinage d'élément, un code couleur sera utilisé pour les différentes zones d'esquisse (éléments). Les couleurs ont la signification suivante :

	Éléments non pris en compte (par exemple, en cas d'emboîtement ou de zones non fermées)
	Élément actif, c'est-à-dire l'élément qui est indiqué par le curseur
	Élément sélectionné encore non occupé (Couleur spéciale, Marquage 5, semi-transparent)
	Élément sélectionné occupé (Couleur spéciale, Marquage 5)
	Élément non sélectionné et non encore occupé (Couleur spéciale Prévisualisation, semi-transparent)
	Élément non sélectionné et déjà occupé (Couleur spéciale Prévisualisation)

Sélectionner l'esquisse

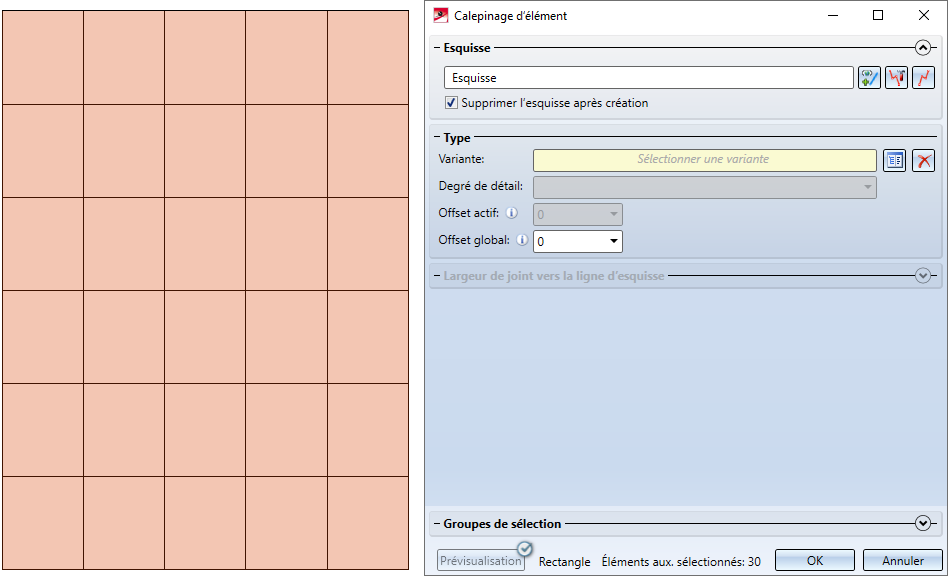

Après le lancement de la fonction, HiCAD vous invite tout d'abord à sélectionner l'esquisse. S'ouvre ensuite la fenêtre de dialogue Calepinage d'élément et toutes les zones d'esquisse (éléments) sur lesquelles un calepinage est possible seront surlignées en couleur (orange clair) sur la scène. Dans notre exemple, toutes les zones permettent le calepinage d'éléments.

Sélectionner esquisse

Par un clic sur ce symbole, vous pouvez sélectionner une autre esquisse.

Modifier l'esquisse
Cette fonction permet de modifier l'esquisse sélectionnée auparavant. S'ouvre alors la fenêtre Modifier l'esquisse.

Modifiez l'esquisse selon vos souhaits et cliquez ensuite dans la fenêtre sur Accepter l'esquisse. La fenêtre Calepinage d'élément continuera avec l'esquisse modifiée. Veuillez noter à ce sujet :

Si une variante était déjà attribuée aux zones concernées par la modification de l'esquisse, l'attribution sera alors supprimée. En d'autres termes, vous devez sélectionner à nouveau une variante pour ces zones.

Exemple :

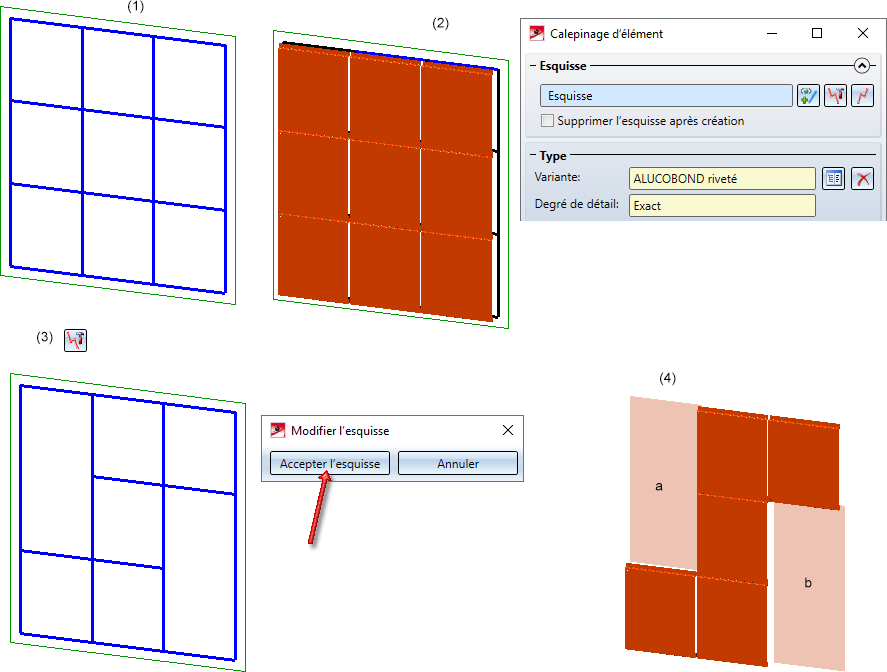

L'image en illustration montre une esquisse (1) sélectionnée. Pour toutes les zones de l'esquisse (2), la variante ALUCOBOND riveté a été sélectionnée, mais le calcul n'a pas encore commencé. Si l'on modifie maintenant l'esquisse comme indiqué (3) puis qu'on l'accepte (4), il faut alors attribuer à nouveau la variante pour les zones de l'esquisse a et b.

La modification de l'esquisse ne sera sauvegardée que dans le Feature du calepinage d'élément correspondant. L'esquisse d'origine est inchangée.

Créer une nouvelle esquisse dans le plan
À l'aide de cette fonction, vous pouvez créer une nouvelle esquisse à utiliser pour le calepinage d'élément. Créez l'esquisse de votre choix, puis acceptez l'esquisse. La fenêtre Calepinage d'élément continuera avec la nouvelle esquisse.

Noter que les paramètres de la Configuration - Débutant seront pris en compte.

Si l'esquisse d'origine peut être supprimée de la scène après le calepinage d'élément, cochez alors la case Supprimer l'esquisse après création.

À savoir :

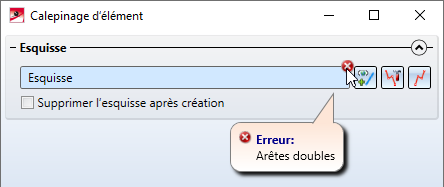

Si l'esquisse sélectionnée contient des arêtes doubles, la fenêtre de dialogue indiquera alors un message d'erreur au niveau du symbole .

Vous devez dans ce cas, avant l'exécution de la fonction, supprimer les arêtes doubles, par exemple avec la fonction Esquisse > Usiner > Suppr. > Supprimer les lignes doubles .

Dans le cadre d'un calepinage d'élément industriel, notamment pour les façades complexes, il est courant dans la pratique que les mêmes options s'appliquent à plusieurs éléments de calepinage. Pour faciliter dans ces cas de figure la sélection des zones à occuper (zones d'esquisse rectangulaires ou polygonales) et la modification des éléments de calepinage avec les mêmes paramètres, HiCAD offre la possibilité de travailler avec des "groupes de sélection". L'avantage est de pouvoir regrouper les éléments de calepinage par paramètres et, lors du traitement, de pouvoir précisément par simple clic sélectionner ou désélectionner tous les éléments de ce groupe. Vous disposez pour cela dans la fenêtre de dialogue du Calepinage d'élément de l'encart Groupes de sélection.

Pour de plus amples informations pour travailler avec les groupes de sélection, rendez-vous à la page suivante.

Sélectionner les éléments de calepinage

Pour chacun des éléments qui l'autorisent, le calepinage d'élément pourra être paramétré individuellement. HiCAD vous invite à sélectionner les éléments à occuper, c'est-à-dire les zones de l'esquisse destinées à être occupées par un élément.

Vous disposez alors des possibilités suivantes :

Si tous les paramètres de la fenêtre de dialogue s'appliquent à tous les éléments sélectionnés, procédez alors simplement à leur paramétrage. Le marquage couleur des éléments passe alors à l'orange.
Si des paramètres s'appliquent individuellement aux éléments, sélectionnez alors l'élément correspondant et procédez à son paramétrage. Sélectionnez ensuite un autre élément, puis procédez à son paramétrage, et ainsi de suite. L'élément sur lequel se trouve actuellement le curseur de la souris est représenté en couleur magenta.
Vous pouvez également sélectionner plusieurs éléments des façons suivantes :
activez par un clic droit de la souris la fonction Cadre de sélection et dessinez le rectangle de sélection en maintenant le bouton gauche de la souris ou
dessinez directement un rectangle en maintenant la touche CTRL enfoncée en même temps que le bouton gauche de la souris ou
identifiez les éléments de votre choix l'un après l'autre en maintenant la touche CTRL enfoncée et en cliquant sur le bouton gauche de la souris.

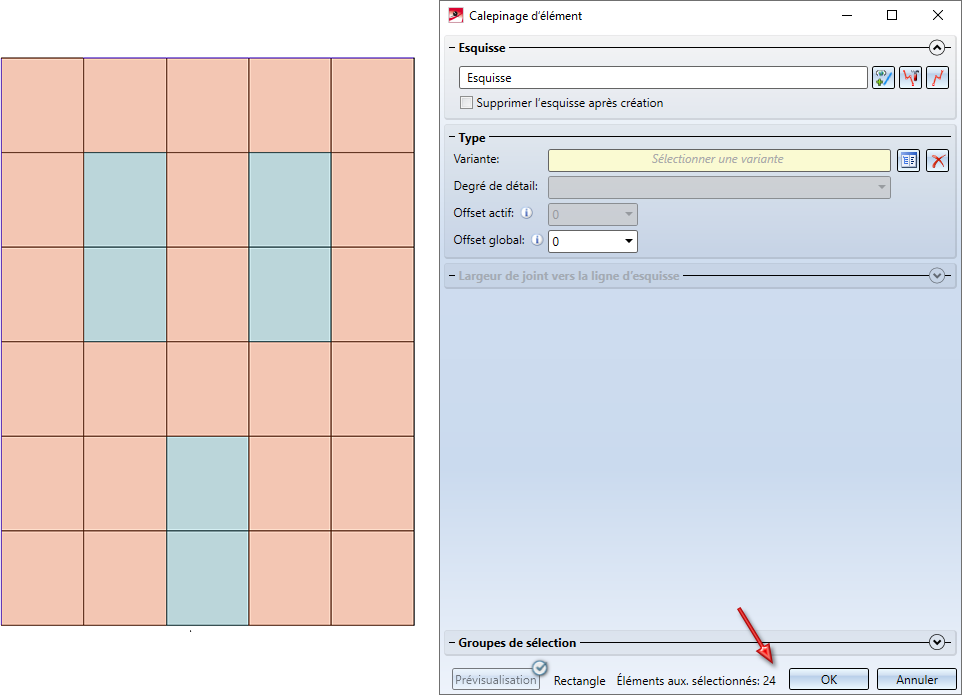

À partir de notre exemple, les zones des fenêtres et de la porte ne doivent pas être occupées. Par défaut, au lancement de la fonction, tous les éléments autorisés sont sélectionnés, il vous faut donc retirer de la sélection les éléments correspondant aux fenêtres et à la porte à l'aide de la touche CTRL enfoncée.

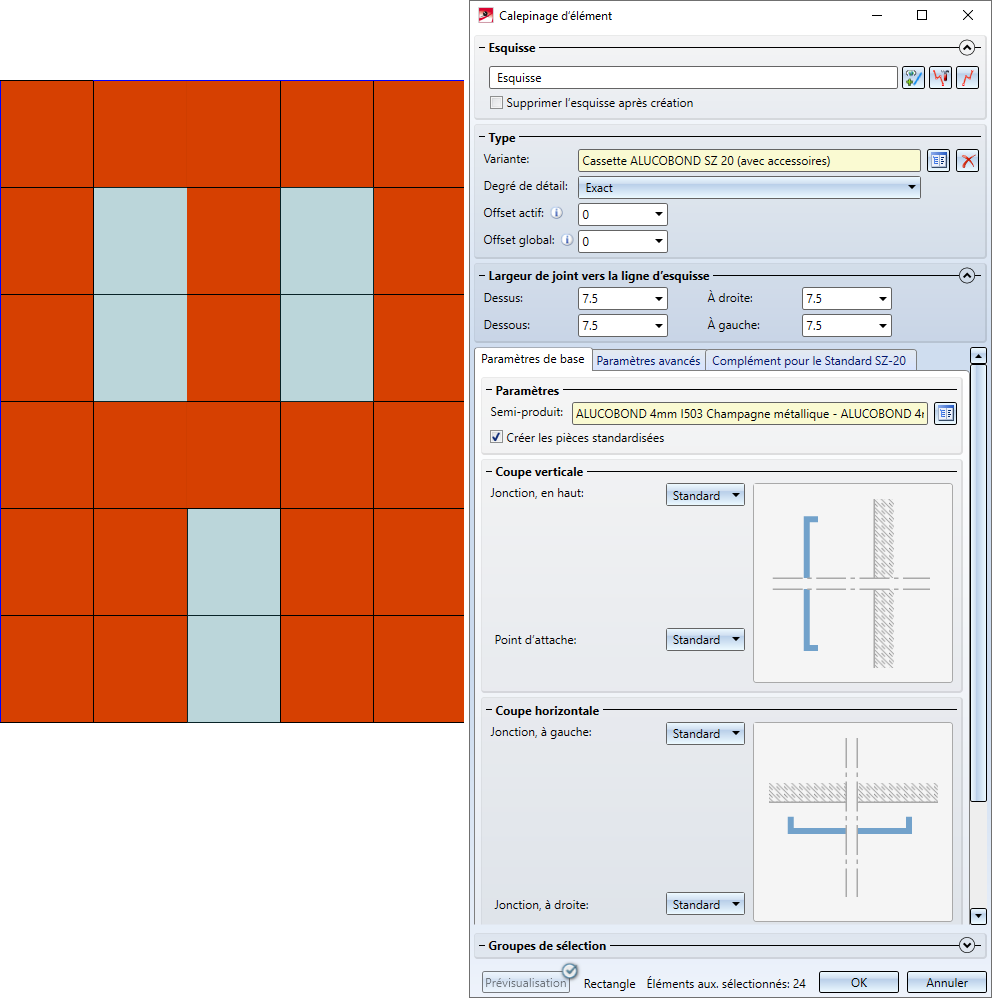

Sélectionnez ensuite comme variante Cassette ALUCOBOND SZ 20 (avec accessoires).

À savoir :

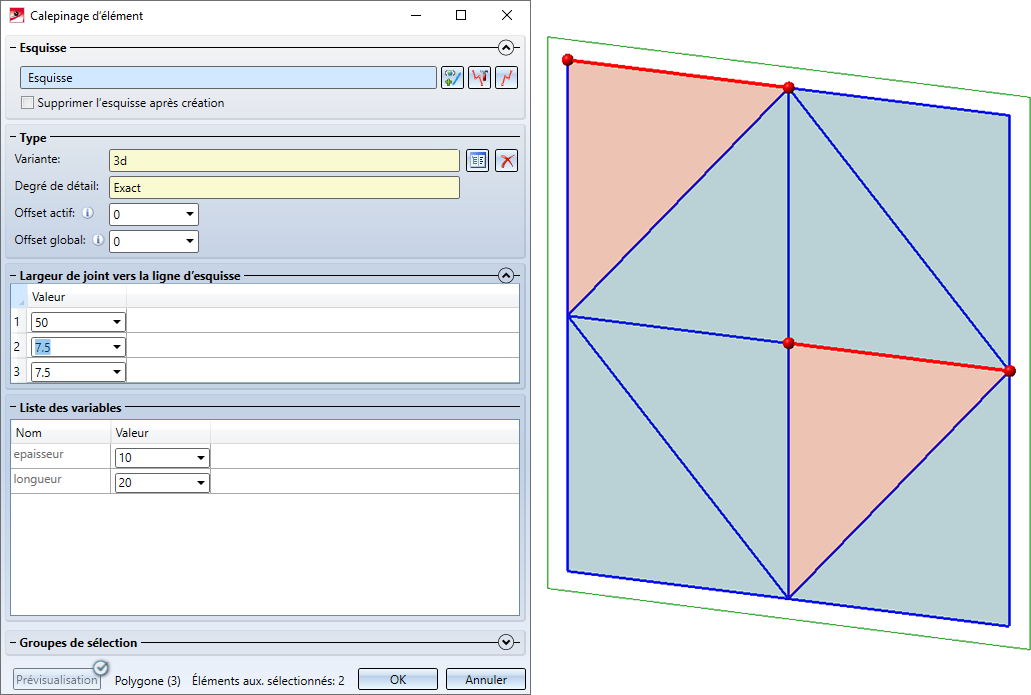

En bas de la fenêtre de dialogue est indiqué si les zones de calepinage sélectionnées sont rectangulaires ou polygonales, par exemple
Rectangle
Zones de calepinage rectangulaire
Polygone (n)
Zones de calepinage n-gonales (non rectangulaires)
<Valeurs différentes>
Zones de calepinages de formes différentes

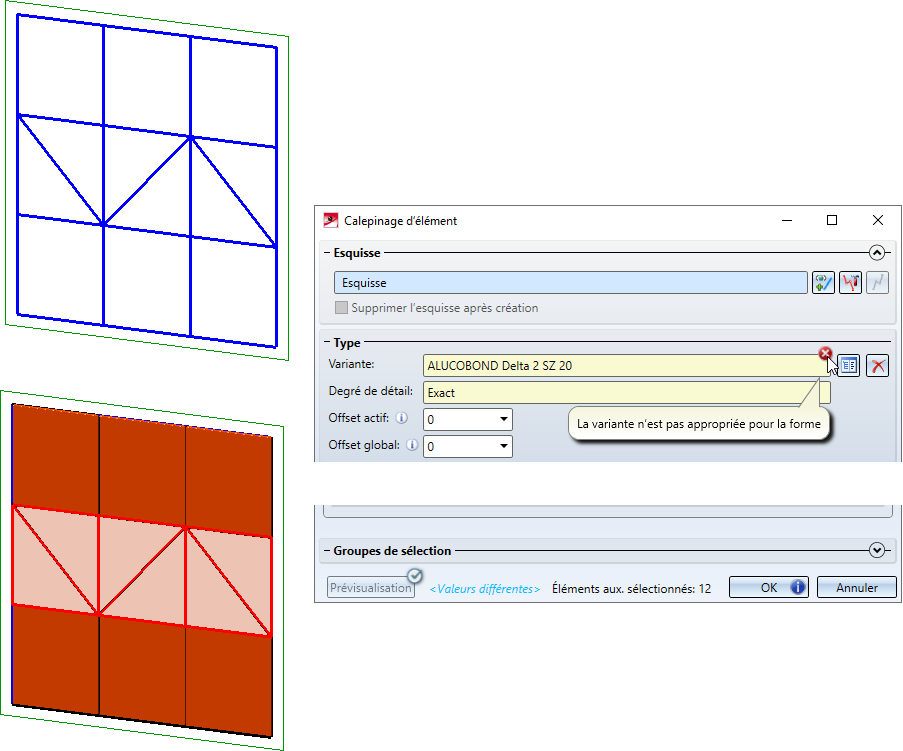

Si vous avez sélectionné une zone de l'esquisse qui n'est pas conforme, par exemple une zone d'esquisse de forme polygonale, mais un élément de calepinage rectangulaire comme un ALUCOBOND SZ20, apparaîtront alors le symbole dans la fenêtre de dialogue à côté du champ Variante ainsi que le symbole au niveau du bouton OK. Les zones de l'esquisse correspondante seront mises en évidence sur la scène.

Modifiez alors votre sélection.

Paramètres des éléments

Les paramétrages suivants sont possibles pour chacun des éléments :

Variante	Sélectionnez ici la variante de votre choix. Cliquez pour cela sur le symbole , puis sélectionnez l'élément de calepinage dans un des catalogues, par ex. ALUCOBOND® ou un élément de calepinage spécifique client. Pour savoir comment définir vos propres éléments de calepinage, rendez-vous à la page suivante.

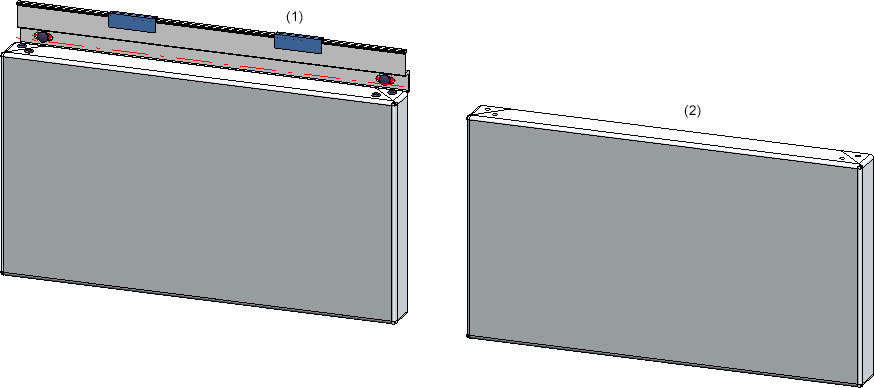

Degré de détail	Les cassettes ALUCOBOND SZ20 et les cassettes ALUCOBOND suspendues peuvent être insérées dans une représentation exacte ou simplifiée (comme ébauche). La représentation comme ébauche peut être utile pour augmenter la performance du logiciel si vous avez à créer de nombreuses cassettes. La représentation peut être modifiée à tout moment grâce à la fonction Modifier le calepinage d'élément. (1) Représentation exacte, (2) Ébauche Les paramètres des cassettes (par ex. les données d'un acrotère) sont conservés au changement du type de représentation. Cela vaut également lors de modifications, cotations ou annotations ultérieures.
Offset actif	La valeur indiquée ici détermine le décalage de l'élément de calepinage par rapport à l'esquisse. Avec une valeur positive, l'élément de calepinage se retrouve sur ou derrière, avec une valeur négative sous ou devant l'esquisse.
Offset global	Ce paramètre fonctionne comme un Offset actif, mais se réfère non seulement par rapport à l'élément actif, mais aussi sur tous les éléments du calepinage. En conséquence de quoi, ce paramètre peut donc être modifié uniquement globalement pour tous les éléments. Si un offset global est défini puis qu'un offset individuel est modifié pour un élément, les deux offsets seront alors additionnés pour cet élément.

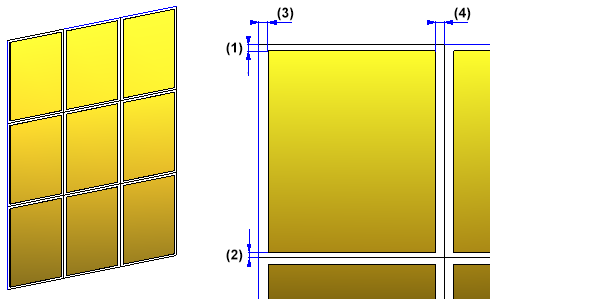

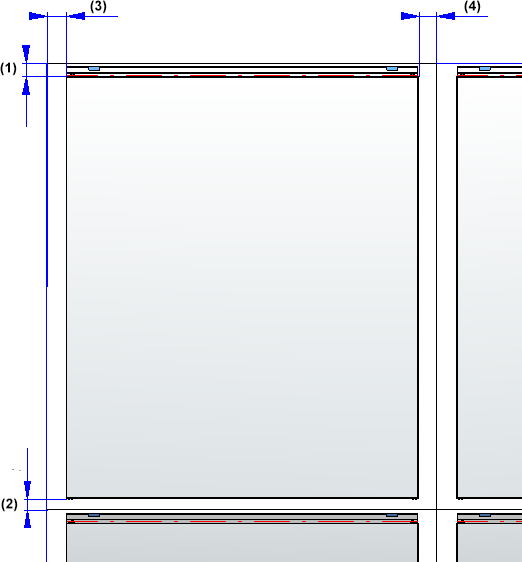

Largeur de joint	Vous pouvez spécifier ici, séparément dessus, dessous, à droite et à gauche, la largeur du joint, c'est-à-dire les distances d'un élément de calepinage par rapport aux arêtes de la zone d'esquisse correspondante. Largeur de joint : (1) Dessus, (2) Dessous, (3) À gauche, (4) À droite Pour les cassettes ALUCOBOND SZ20 avec accessoires, les largeurs de joint se réfèrent toujours à la cassette. Pour les zones d'esquisse polygonales, les arêtes appartenant à chacune des largeurs de joint seront mises en évidence, par exemple :

Les autres possibilités de saisie dépendent de la variante choisie.

Dans la fenêtre de dialogue Calepinage d'élément, ce sont toujours les paramètres de l'élément sélectionné qui seront indiqués et donc modifiés.

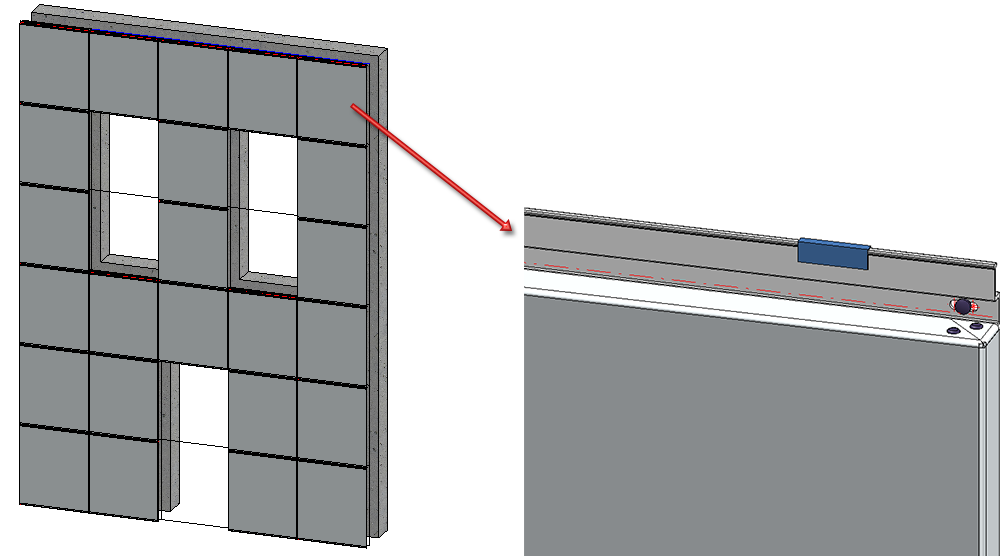

Nous appliquons dans notre exemple les paramètres par défaut, à la différence des offsets, et démarrons le calcul.

Création d'une prévisualisation

Au moyen du bouton , vous pouvez contrôler la création de la prévisualisation de la sous-structure. Par défaut, la case est ici cochée, ce qui signifie qu'un aperçu sera créé automatiquement à chaque changement dans la fenêtre de dialogue.

Pour permettre un travail plus fluide avec de plus grandes sous-structures, vous pouvez décocher la case. Un aperçu ne sera alors créé qu'en cliquant explicitement sur le bouton Prévisualisation, et non plus automatiquement.

Démarrer le calcul

Une fois tous les paramètres spécifiés pour les éléments sélectionnés, vous pouvez lancer le calcul par OK.

Durant le calcul, le symbole suivant

s'affiche sur la fenêtre de dialogue. À la fin du calcul, la fenêtre de dialogue est fermée automatiquement.

Si le calcul ne peut être exécuté, le symbole apparaît alors au niveau du bouton OK. En déplaçant votre curseur au-dessus du symbole, un message correspondant vous apparaît.

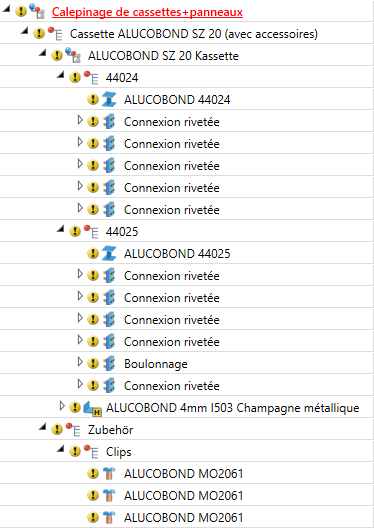

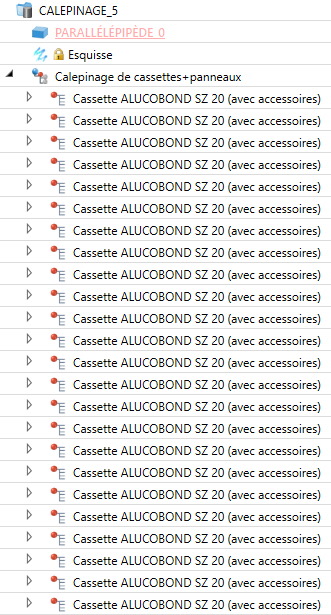

Dans le cadre de la fonction exécutée en boucle, les éléments de calepinage insérés seront regroupés dans un ensemble au nom Calepinage d'élément, dans notre exemple :

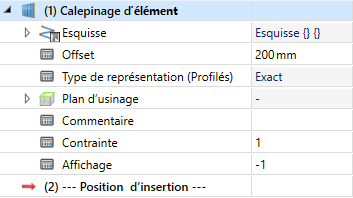

Dans le même temps, un Feature avec comme nom Calepinage d'élément est créé dans l'historique de Feature.

Nota bene :

La structure de l'ensemble Calepinage d'élément dépend de la variante sélectionnée. À titre d'exemple, l'ensemble Calepinage d'élément à l'insertion de cassettes ALUCOBOND SZ20 se compose des ensembles Cassette ALUCOBOND SZ 20 (avec accessoires) qui sont partagés eux-mêmes en un ensemble Cassette ALUCOBOND SZ 20 et un ensemble de structure Accessoire.

Si vous utilisez des éléments de calepinage ALUCOBOND, le type d'utilisation Cassette ALUCOBOND sera automatiquement attribué aux ensembles ALUCOBOND, et le type d'utilisation Tôle composite ALUCOBOND pour des tôles pliées.

Si les éléments de calepinage sont référencés, le Feature Calepinage d'élément sera supprimé. Cela signifie qu'une modification via la fenêtre de dialogue Calepinage d'élément ne sera plus possible.
