Généralités sur l'usinage de la tôle

Paramètres technologiques

À l'aide de HiCAD Tôle 3D, vous modélisez différents éléments de tôle en recourant à des paramètres technologiques.

Parmi ces paramètres technologiques, on retrouve :

Vous pouvez également créer des tôles à partir de corps 3D, de projections développées 2D, de traits de segment et d'offset extérieur issu d'un corps 3D.

Élément principal de tôle

La fonction Élément principal de tôle ne se trouve qu'à partir du menu contextuel s'ouvrant sur un élément de tôle de la scène. Si vous utilisez cette fonction, la tôle de base (l'élément principal de tôle) sera activée et le menu contextuel apparaît avec différentes fonctions de travail. La fonction choisie sera appliquée alors sur la tôle de base.

Structure d'élément de construction

Les rabats de tôle et les zones de pliage sont générés comme éléments secondaires traités de façon égale par rapport à l'élément de construction de niveau supérieur du rabat sélectionné. Cela permet un traitement correct des ensembles de construction, qui pourront eux-mêmes être regroupés sous un ensemble de construction principal.

Attributs de l'élément

Chaque élément principal de tôle possède certaines informations non graphiques, comme par exemple sa quantité, sa position, sa dénomination ou son poids et ses dimensions. Ces informations – inclues dans les attributs de l'élément dans HiCAD – sont prises en compte lors de la création de la nomenclature.

À l'aide de la fonction Attributs de l'élément (clic droit sur l'élément principal de tôle dans l'ICN > Propriétés > Attributs de l'élément, cf. Les bases de HiCAD), vous pouvez définir les attributs d'un élément principal de tôle. Pour la saisie des valeurs de la fenêtre de dialogue Attributs d'élément, les formules, les fractions, les variables, les unités et les espaces ne sont pas pris en charge !

Certains attributs peuvent être définis de façon automatique, par ex. l'épaisseur de la tôle ou le poids. Il faut pour cela paramétrer le Gestionnaire de Configuration.

dans Actualisation > Synchroniser les données des numéro de repère/attributs d'élément (Jamais, Uniquement pour les éléments secondaires, Pour les éléments principaux et secondaires)
Pour les éléments principaux et secondaires

Calcul de poids (Ne pas calculer automatiquement, Lors du repérage uniquement, Toujours)
Lors du repérage uniquement

Produit semi-fini

Si vous choisissez d'utiliser un produit semi-fini (dit aussi semi-produit) issu du catalogue CATEditor, l'épaisseur de la tôle, par ex. lors de la création d'une tôle de base, ne sera pas demandée. L'épaisseur de la tôle et le matériau de la tôle de base seront issus du catalogue CATEditor.

Le Numéro ID peut être édité, même si la tôle générée est obtenue à partir d'un produit semi-fini du catalogue. La colonne BZ du catalogue n'est pas nécessairement associée au numéro ID dans les attributs de l'élément ; BZ peut être lié à n'importe quel attribut d'élément (par ex. $01 Dénomination 1).

Les produits semi-finis peuvent encore être activés/désactivés ou modifiés par la suite. Pour cela, effectuez un double-clic, par ex. sur le Feature Tôle de base. La fenêtre de réglage pour une tôle de base s'ouvre alors. Vous pouvez à partir de là cocher ou décocher l'option Utiliser le produit semi-fini ou sélectionner un autre produit semi-fini avec l'icône Icon. Quittez la fenêtre par OK pour prendre en compte cette modification.

Le produit semi-fini peut également être activé directement via l'historique de Feature. Vous disposez non seulement des options Oui et Non, mais également de l'option Formule. La formule peut être composée d'une variable qui fournit comme résultat 1 (oui) ou 0 (Non). Si cette variable est définie sur l'ensemble, les tôles subordonnées reçoivent la variable OUI_NON et peuvent être fournies en produits semi-finis en une seule étape. Cette procédure est importante pour les techniques d'automatisation.

Vous retrouvez les produits semi-finis dans le catalogue CATEditor sous Normes d'usine > Tôle pliée. Sont à votre disposition, par ex. les tôles d'aluminium, les tôles d'acier inoxydable, les tôles d'acier ou les tôles larmées.

Supprimer la tôle

La fonction supprimer quand il s'agit de tôles est disponible par :

La suppression des zones de pliage ou des rabats de tôle n'est pas possible pour les éléments de tôle avec un historique de Feature.

Si vous activez un rabat de tôle ou une zone de pliage et choisissez la fonction Supprimer l'objet, le message suivant apparaît :

Les rabats et les zones de pliage ne peuvent pas être supprimés si l'historique de Feature est actif. Toute la tôle sera supprimée.

Par OK, vous supprimez toute la tôle.

Par Annuler, la fonction se termine sans suppression.

Si vous ne voulez pas que cette fenêtre apparaisse à nouveau, vous pouvez la désactiver en cochant Ne plus voir ce message.

Pour les tôles sans Feature, le rabat ou la zone de pliage sera supprimé sans message.

Découpe

Pour obtenir la découpe (projection développée) de l'élément de tôle modélisé, HiCAD Tôle 3D vous permet une projection développée selon plusieurs procédés de calcul qui prennent en compte les modifications de longueur de la pièce qui, en fonction du matériau, surviennent lors de son pliage.

Lors de la découpe, les lignes de pliage, les zones de pliage et les angles de pliage sont représentés. Une cotation automatique de l'élément de construction permet une variante rapide, définie par l'utilisateur, de la cotation.

HiCAD Tôle 3D est capable non seulement de développer l'élément de tôle, mais aussi les éléments 3D et les éléments de tôle provenant d'autres systèmes.

La découpe peut être préparée pour un système de programmation CN.

Soudure

Si vous utilisez la fonction 3D Soudure (Standard 3D > Pièces standardisées) pour souder un élément principal de tôle, les soudures sont alors déterminées pour tous les éléments de tôle subordonnés et les lignes d'identification inutiles (double couche) sont supprimées. Si un élément secondaire est choisi pour la soudure, alors seulement cet élément secondaire sera soudé.

Vue en coupe avec lignes de revêtement

Les lignes de revêtement, en vue de coupe de tôles pliées ou de tôles de la Charpente métallique, sont gérées par les fonctions du menu contextuel (effectuez un clic droit sur la ligne de revêtement). Vous avez la possibilité

Les lignes de revêtement peuvent être affichées ou masquées durant une vue en cours ou durant toutes les vues en coupes. Une distinction peut être faite entre les lignes de revêtement du côté intérieur ou extérieur.

Si toutes les lignes de revêtement sont masquées, il est alors possible de les afficher de nouveau par le menu contextuel des tôles. Pour ce faire, dans la vue de coupe, effectuez un clic droit sur la tôle et sélectionnez dans les Propriétés la fonction Ligne de revêtement  .

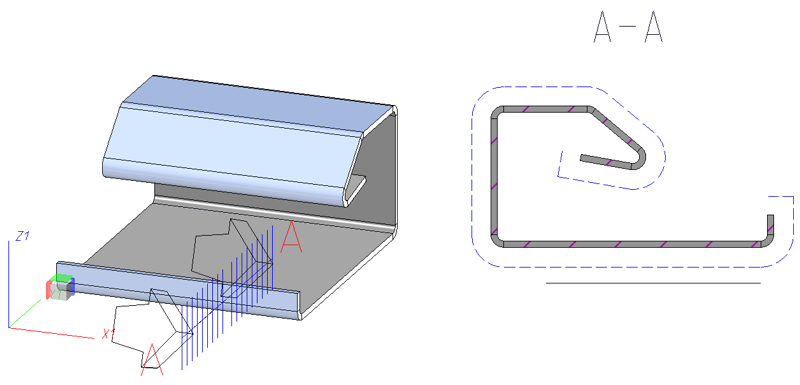

Ligne de revêtement - Côté extérieur

La représentation de la ligne de revêtement utilise les paramètres indiqués dans le Gestionnaire de Configuration sous Dessin > Annotations > Ligne de revêtement dans la vue en coupe.
