Dérivation de dessin des tôles pliées

Pour la mise en plan et le dessin de fabrication, il est absolument nécessaire de disposer des dérivations de dessins (dessins d'exécution) avec développement, coupe de tôle et vue 3D. La création/gestion automatisée de ces documents importants s'effectue dans HiCAD via l'onglet Gestion de dessin, groupe de fonctions Atelier, fonction Dessin. Vous pouvez y créer des dessins d'exécution de tôles pliées de manière analogue au dessin d'exécution de la Charpente métallique .

Pour que la gestion et la dérivation de vos tôles pliées se déroulent sans complications, veuillez tenir compte des conditions préalables pour travailler avec la gestion de dessin.

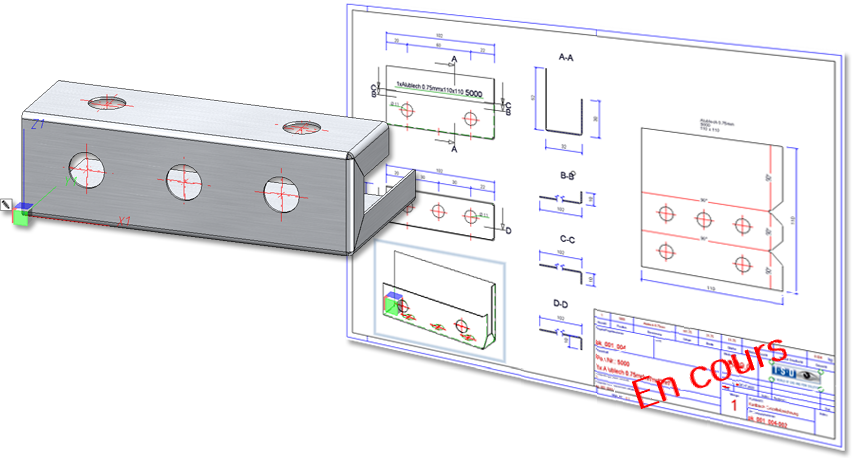

Tôle avec les 2 trous définie comme vue de face pour l'orientation de l'élément



À savoir :

Les Règles de cotations pour la vue du développement lors de la dérivation du dessin peuvent être définies dans l'Éditeur pour règles de cotation. La fenêtre de dialogue possède l'onglet Développement correspondant.
