Orientation de l'élément pour les tôles pliées

Avec l'Orientation de l'élément , vous déterminez quelle vue de la tôle pliée doit être considérée comme vue de face ou vue de dessus lors de la Dérivation de dessin.

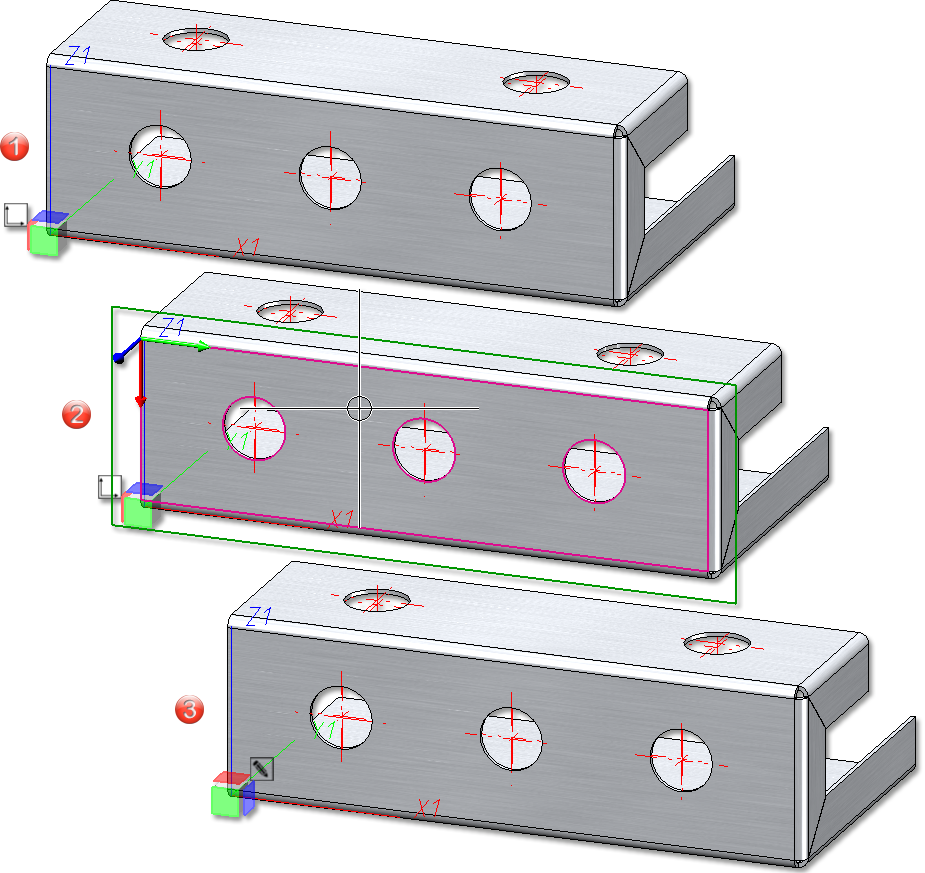

(1) L'orientation de l'élément n'est pas définie
(2) Détermination de la vue de face comme lors de la sélection du plan d'usinage
(3) L'identification a été modifiée en conséquence

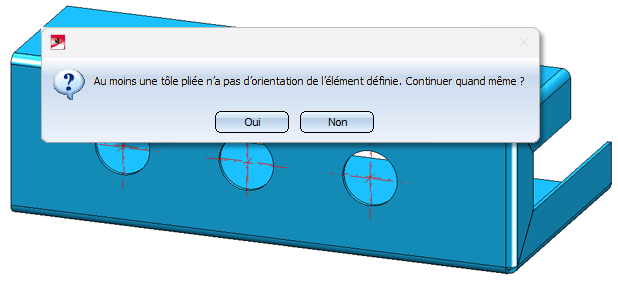

Si vous avez coché dans le Gestionnaire de Configuration l'option Vérifier l'orientation de l'élément pour les tôles pliées (Dérivation automatique de dessin > Dessin de fabrication), un message apparaît alors à l'exécution de la fonction de dérivation si aucune orientation de l'élément a été définie.

Si vous choisissez Oui, les dessins seront quand même créés, si vous choisissez Non, la dérivation du dessin sera interrompue. Il est également possible de vérifier l'orientation d'élément dans le Design Checker, indépendamment des paramètres dans le Gestionnaire de Configuration.

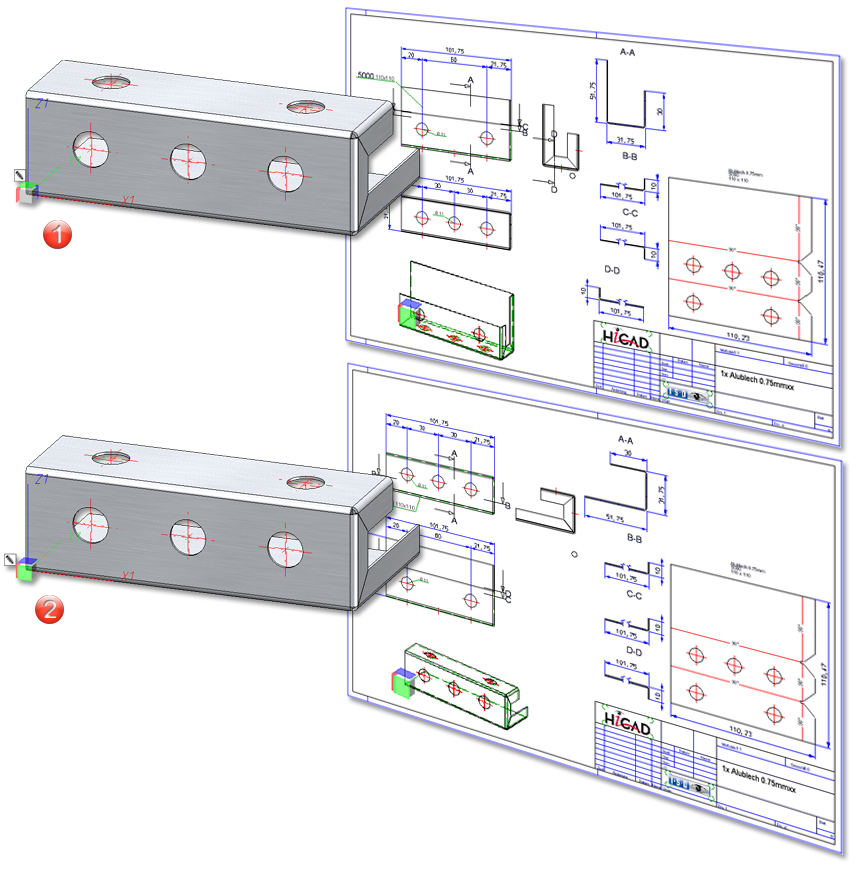

(1) La tôle avec les 2 trous a été définie comme vue de face
(2) La tôle avec les 3 trous a été définie comme vue de face



Orientation de l'élément avec Tôle le long d'une esquisse

Avec la fonction Tôle le long de l'esquisse, l'orientation de l'élément ainsi que l'orientation des dimensions sont automatiquement définies sur la vue de face de la tôle. Vous pouvez bien sûr modifier cette orientation à tout moment.

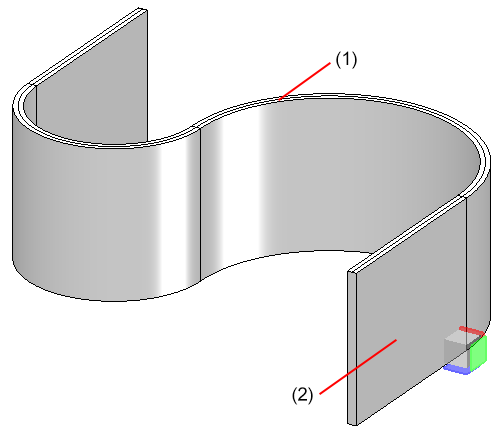

(1) Esquisse, (2) Vue de face
