Le menu HELiOS
Une fois le couplage HELiOS / Inventor installé, la barre de ruban d'Inventor est complétée par l'onglet HELiOS avec les groupes de fonctions Données, Contexte de projet / Contexte de classeur et Paramètres.
Lorsqu'un élément (ou un ensemble ou un dessin) de la base de données HELiOS est ouvert, les fonctions relatives à l'élément actif sont visibles dans un autre onglet (appelé HELiOS Élément individuel, HELiOS Ensemble ou HELiOS Dessin).

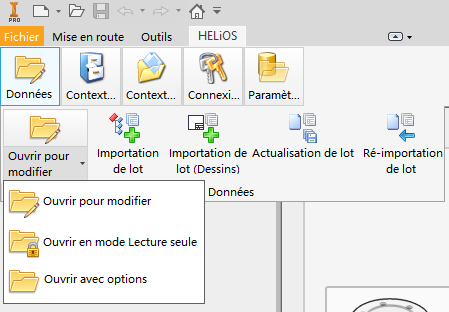

Tant qu'aucun document HELiOS n'est ouvert, les fonctions suivantes sont disponibles dans l'ongelt HELiOS sous Données pour charger et importer ou mettre à jour des données HELiOS :
|
|
Ouvrir pour modifier |
Une fois exécutée, la Recherche combinée de HELiOS est ouverte pour charger un fichier via la recherche combinée de documents et d'articles HELiOS. Le document sera alors ouvert et prêt à l'édition. |
|
|
Ouvrir en mode Lecture seule |
La fonction Ouvrir en mode Lecture seule, dans le menu déroulant sous Ouvrir pour modifier, charge un document HELiOS en lecture seule, sans qu'il soit possible de modifier le document. Une synchronisation des attributs de la base de données HELiOS vers le système de CAO s’effectue, en principe, également à cet endroit lors du chargement d'un document HELiOS. |
|
|
Cette fonction fournit des options spécifiques au type de fichier que vous pouvez choisir d'utiliser lors de l'ouverture d'un document. Lorsqu'elle est exécutée à partir du ruban HELiOS, la recherche combinée HELiOS s'ouvre pour sélectionner un document correspondant (ou une sélection multiple). Si la sélection a été confirmée par OK, la fenêtre de dialogue Ouvrir avec options apparaît. Si la case Charger avec sélection de version a été cochée dans la recherche combinée et s'il existe plusieurs niveaux d'indexation pour un document sélectionné, il vous sera demandé de sélectionner un niveau d'indexation. |
|
|
|
Cette fonction permet d'importer en quelques clics un grand nombre de fichiers dans HELiOS à partir d'un répertoire via une fenêtre de sélection. |
|
|
|
Cette fonction peut être utilisée pour transférer des dessins "associés" qui n'ont pas été transférés lors de l'importation précédente de lot en raison de la convention de dénomination. |
|
|
|
Cette fonction permet de mettre à jour une sélection multiple de documents HELiOS "en une seule fois" via la recherche combinée. |
|
|
|
Cette fonction permet de mettre à jour des documents HELiOS existants en réimportant les fichiers correspondants depuis le système de fichiers. |
