Skizzenelemente wiederholen

Skizze > Wiederholen

Zur Wiederholung von Linienelementen/isolierten Punkte einer Skizze/3D-Skizze stehen im Wesentlichen analoge Funktionen wie beim Transformieren zur Verfügung. Im Unterschied dazu wird hier jedoch das gewählte Element kopiert und die Transformation auf jede der Kopien angewendet.

Der unter Wiederholungen angegebene Wert ist die tatsächliche Anzahl der Kopien.

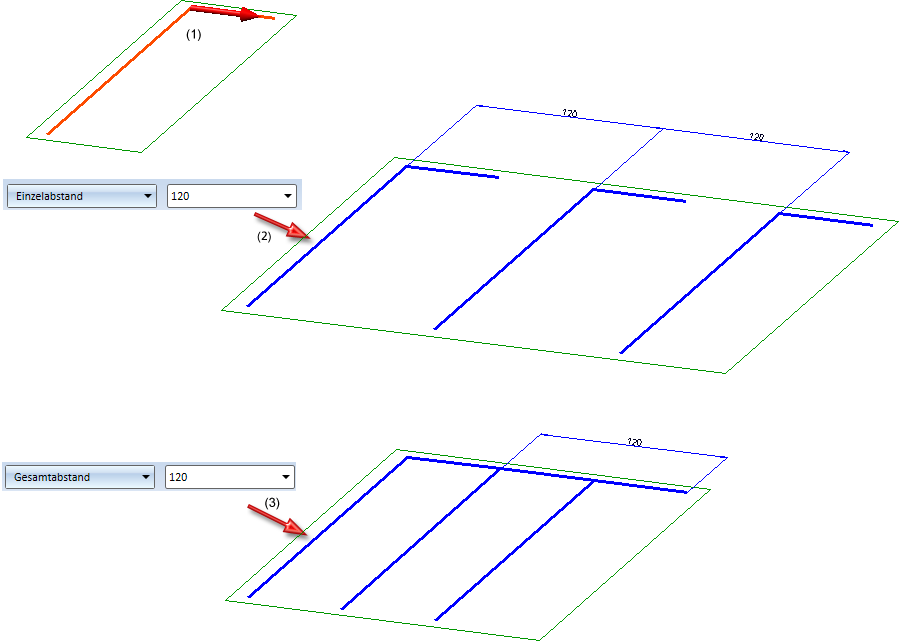

	Linienelemente wiederholen, verschieben erzeugt Kopien von Linien/isolierten Punkten einer Skizze durch Verschiebung. Die Bedienung erfolgt analog zur entsprechenden Transformationsfunktion.   Zusätzlich kann hier der Abstand zwischen den Wiederholungen angegeben werden. Dazu stehen folgende Möglichkeiten zur Verfügung: Einzelabstand Der angegebene Wert ist der Abstand zwischen 2 Wiederholungen. Gesamtabstand Der angegebene Wert ist der Abstand zwischen dem Original und der letzten Wiederholung.   2 Wiederholungen - (1) Linienelemente und Verschieberichtung, (2) Einzelabstand, (3) Gesamtabstand   Unter finden Sie darüber hinaus die folgende Funktion:  Linienelemente wiederholen, bewegen Die Bedienung erfolgt analog zur entsprechenden Transformationsfunktion.

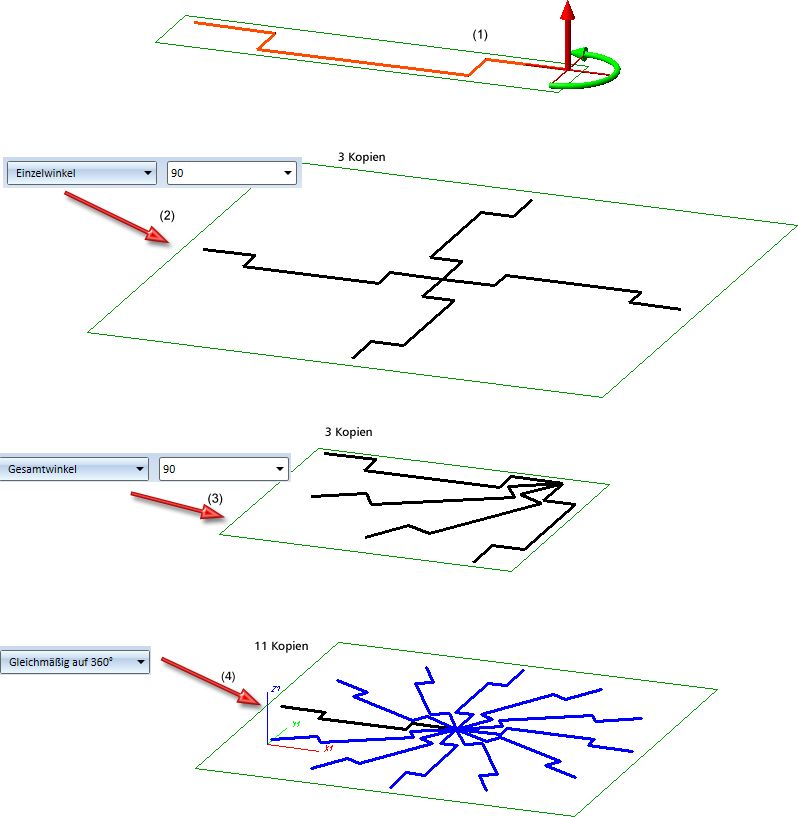

	Linienelemente wiederholen, drehen erzeugt Kopien von Linien/isolierten Punkten durch Drehung. Die Bedienung erfolgt analog zur entsprechenden Transformationsfunktion. Zusätzlich kann hier der Winkel zwischen den Wiederholungen angegeben werden. Dazu stehen folgende Möglichkeiten zur Verfügung: Einzelwinkel Der angegebene Winkel ist der Drehwinkel zwischen zwei Wiederholungen. Gesamtwinkel Der angegebene Winkel ist der Gesamtwinkel, d. h. der Winkel zwischen dem Original und der letzten Wiederholung. Gleichmäßig auf 360° Original und Wiederholungen werden gleichmäßig auf 360° verteilt.   (1) Linienelemente und Verschieberichtung, (2) Verwendung des Winkels, (3) Verwendung des Gesamtwinkels, (4) Gleichmäßig auf 360°.
	Linienelemente wiederholen, spiegeln erzeugt eine Kopie von Linien/isolierten Punkten durch Spiegelung
	Linienelemente wiederholen, skalieren erzeugt Kopien von Linien/isolierten Punkten Verschiebung, Skalierung und Drehung

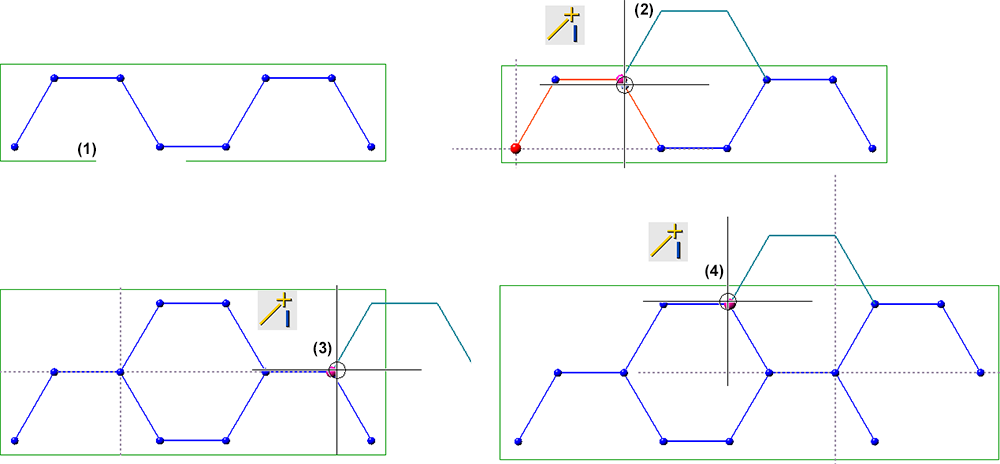

	Linienelemente wiederholen, kopieren Diese Funktion erzeugt eine Kopie von Linienelementen/isolierten Punkten einer Skizze, die mehrfach an beliebigen anderen Stellen platziert werden kann. Die Bedienung erfolgt analog zur Funktion Skizze > Transformieren > Versch... Im abgebildeten Beispiel (1) sind die rot markierten Linien kopiert und dann an den Stellen (2) bis (4) eingefügt worden.

Hinweise:

• Zur Übernahme der Wiederholung können Sie auch die mittlere Maustaste drücken, d. h. Sie müssen zur Übernahme nicht ins Dialogfenster gehen.
• Die Wiederholungsfunktionen arbeiten analog zu den namensgleichen Transformationsfunktionen. Zusätzlich muss hier die Anzahl der Wiederholungen angegeben werden.
• Die Eingabefelder Einzelabstand bzw. Gesamtabstand sind inaktiv, solange keine Verschieberichtung gewählt worden ist.
• Die gewählten Linien und isolierten Punkte müssen zur selben Skizze gehören müssen. Anderenfalls erfolgt eine entsprechende Meldung.
• HCM-Bedingungen, die nur transformierte Elemente betreffen werden ebenfalls wiederholt, d. h. der Kopie zugeordnet.
• Beim Wiederholen von Skizzen mit den Funktionen unter 3D-Standard > Wiederholen werden Kopien des Teils Skizze erstellt, d. h. die Teilstruktur ändert sich. Im Unterschied dazu werden mit den Wiederholungsfunktionen auf der Registerkarte Skizze keine neuen Teile erstellt, sondern nur neue Elemente der Skizze, zu der die gewählten Ausgangselemente gehören.
• Um die Bestimmung der Richtung beim Verschieben und Drehen von Elementen einer 3D-Skizze zu erleichtern, wird nach der Auswahl der zu bearbeitenden Skizzenelemente das aktive Koordinatensystem eingeblendet. Dies betrifft die Funktionen:

• Skizze > Wiederholen > Versch...,
• Skizze > Wiederholen > Versch... > Verschieben+Drehen und
• Skizze > Wiederholen > Drehen.
