Linienelemente verschieben + drehen
Skizze > Transformieren > Versch... > Verschieben + Drehen
Mit dieser Funktion lassen sich Linienelemente und isolierte Punkte einer ebenen Skizze in einem Schritt verschieben und drehen. Nach dem Aufruf der Funktion wird das Dialogfenster Verschieben und Drehen angezeigt:
Die Bedienung des Fensters erfolgt analog zu den Funktionen Verschieben und Drehen.

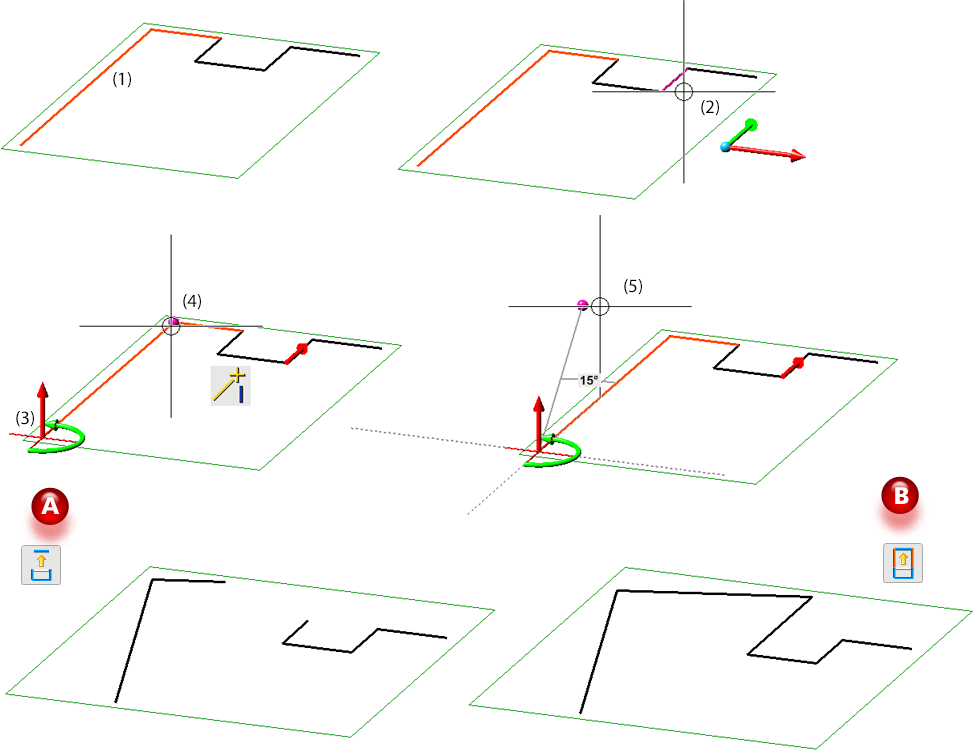

Beispiel
A: Ergebnis - Linien einzeln verschieben, B: Ergebnis - Verbundene Linien beibehalten und Länge anpassen
Hinweise:
- Die gewählten Linien und isolierten Punkte müssen zur selben Skizze gehören. Anderenfalls erfolgt eine entsprechende Meldung.
- HCM-Bedingungen werden entweder angepasst oder - falls nicht möglich - gelöscht.
- Um die Bestimmung der Drehachse beim Drehen von Elementen einer 3D-Skizze zu erleichtern, wird nach der Auswahl der zu bearbeitenden Skizzenelemente und der Bestimmung des ersten Punktes zur Definition der Drehachse das aktive Koordinatensystem eingeblendet.
