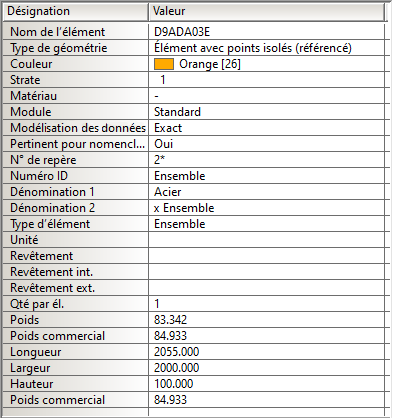

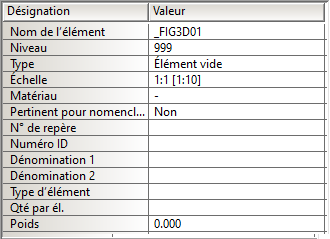

Propriétés et prévisualisation

Nom d'élément
Affiche le "véritable" nom de l'élément. Dans la structure d'élément, il est possible qu'un autre nom soit donné. Si l'attribut Numéro ID (Désignation) est, en effet, assigné à l'élément, c'est alors le Numéro ID à la place du nom d'élément qui est affiché dans la structure d'élément. Pour les ensembles, les éléments en acier et les tôles, c'est toujours ce cas de figure, car le Numéro ID lui est automatiquement assigné.

(Attribut HiCAD $TN)

Niveau
De par l'attribution du niveau de visibilité (0 - 999), il est possible de créer des occultations 2D. Il est ainsi possible de masquer les lignes-éléments occultées ou de les représenter dans un autre type de ligne.

Type de géométrie
Affiche le type de géométrie de l'élément. Ce dernier est alloué automatiquement par HiCAD, par ex. Élément vide, Élément avec points isolés ou Solide.
(Attribut HiCAD %10)

Couleur
Affiche la couleur d'ombrage qui aurait été assignée à un élément.

Strate
Affiche la strate qui aurait été assignée à l'élément actif. Les numéros de strate de 0 à 999 sont autorisés. Le numéro de strate 49 est par défaut réservé aux cotations. Les éléments avec la strate 0 sont considérés comme invisibles et ne seront pas représentés, les éléments de strate 40 sont considérés comme transparents.

Échelle
Pour les éléments 2D, l'échelle est ici affichée sous la forme 1:n [1:m]. L'échelle indiquée entre crochets, est l'échelle de l'élément, la deuxième échelle est le résultat de l'échelle de l'élément et de l'échelle principale de la scène. Si, par exemple, l'échelle principale est 1:2 et l'échelle de l'élément 1:3, c'est alors 1:1.5 [1:3] qui est indiqué. Si l'échelle principale et de l'élément est identique, ex. 1:2, alors l'élément - relativement à l'échelle principale - sera représenté sans changement de taille.

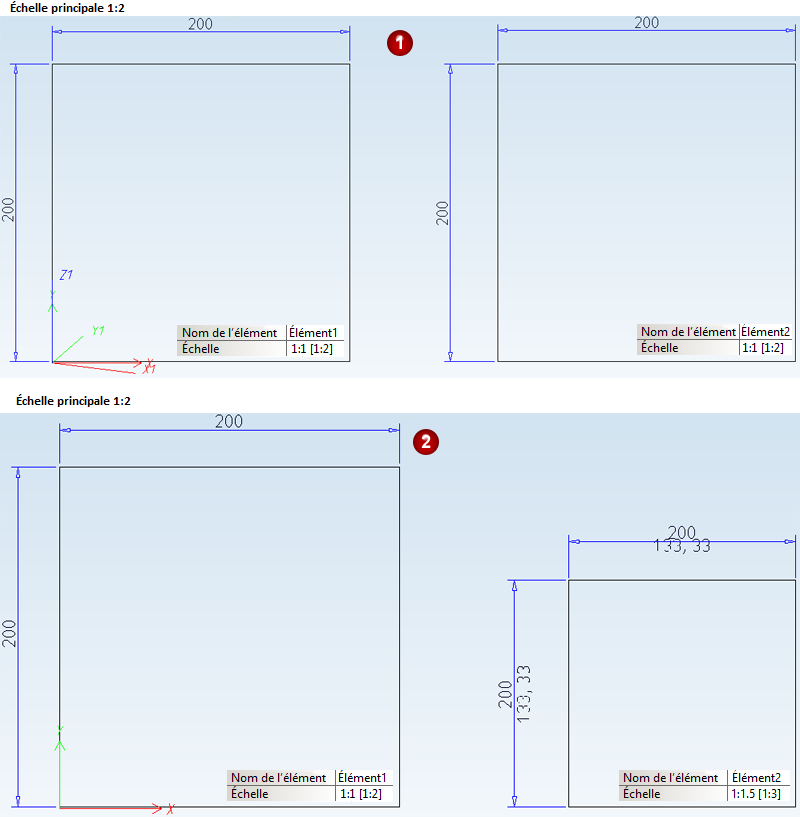

Un exemple :

La scène proposée a vu son échelle appliquée à 1:2. Puis les deux éléments de taille identique ont été dessinés. Comme échelle, dans les deux cas, 1:1 [1:2] a été donnée. Maintenant, l'échelle de l'élément de Élément2 est changé à 1:3, cela a comme conséquence que l'Élément2 - relativement à l'échelle principale - est représenté de façon plus petite. Comme échelle principale, 1:1.5 [1:3] est alors affiché, l'affichage de l'échelle de Élément1 reste inchangé.

(1) Original ; (2) Après modification de l'échelle de l'élément

Matériau
Indique le matériau qui aurait été assigné à un élément.
(Attribut HiCAD $07)

Module
Pour une scène élaborée avec HiCAD, un numéro de module est automatiquement assigné en interne à chaque objet, par ex. Standard ou Tôle (Rabat) ou Construction en acier (Profilé). Les nomenclatures peuvent être filtrées, à titre d'exemple, au moyen le numéro de module par objets particuliers, par ex. que les profilés en acier et les tôles ou que les éléments achetés.

Modélisation des données
Celui-ci prend tout son sens lorsque vous travaillez avec une réduction de données. Si un élément est représenté de façon complètement réduite, avec tous les éléments inférieurs, c'est Réduit (complet)qui est indiqué. Si tous les éléments inférieurs ne sont pas réduits, il est alors indiqué Réduit (incomplet) et pour les éléments non réduits Exact.

À la lecture d'une scène, les éléments erronés sont réduits en interne à une modélisation polyédrique et sauvegardés comme éléments "réduits". Ces éléments se voient assigner la valeur Simplifié, les autres éléments lus correctement par contre auront la valeur Exact. Dans la structure d'élément de l'ICN, ces éléments "réduits" sont identifiés par le symbole .

Pertinent pour nomenclature
Les éléments qui devront être repris dans la nomenclature, doivent être identifiés dans HiCAD comme pertinents pour la nomenclature. Lors d'une utilisation parallèle du système PDM de HELiOS, cet identifiant sera alloué automatiquement lors de l'attribution de la fiche d'article.
(Attribut HiCAD #SR)

Numéro de repère
Affiche le numéro de repère de l'élément actif.
(Attribut HiCAD %02)

Numéro ID
Affiche le Numéro ID attribué dans HiCAD à l'élément actif. (si vous utilisez HELiOS, le numéro d'article alloué ici sera indiqué sous T_Sachnummer). Notez que si vous assignez l'attribut Numéro ID à un élément, c'est dans la structure d'élément de l'ICN ce Numéro ID qui sera indiqué à la place du nom de l'élément.
(Attribut HiCAD $BB)

Dénomination 1 / 2
Ces attributs seront assignés automatiquement en fonction de l'élément.
(Attributs HiCAD $01 et $02)

Type d'élément
Lors de l'insertion d'éléments du catalogue, comme les profilés, les vis, les écrous, etc., le type d'élément sera assigné automatiquement. Vous pouvez ici cependant recourir à vos propres noms si vous envisagez, par exemple, de trier la nomenclature selon le type d'élément. Lorsqu'un type d'élément est assigné, celui-ci sera encore indiqué dans l'info-bulle de la structure d'élément entre accolades après le nom du fichier.
(Attribut HiCAD $05)

Unité de mesure
Affiche l'entrée de la fiche d'article correspondante aux éléments gérés avec HELiOS (Attribut Unité de mesure). Vous pouvez également assigner à un élément une unité de mesure si vous travaillez sans HELiOS. Celui-ci sera alors transféré lors de la création de la nomenclature.
(Attribut HiCAD $16)

Revêtement intérieur / extérieur
Il est possible ici de saisir du texte librement concernant le revêtement, par ex. brut, peint, zingué.
(Attributs HiCAD $17 et $18)

Quantité par élément
Sera notamment pris en compte lors de la création de la nomenclature. La valeur sera, à titre d'exemple, définie automatiquement lors de l'insertion de boulonnages, par ex. la quantité de vis. Pour les éléments "normaux", la valeur standard est 1.
(Attribut HiCAD %01)

Poids
Affiche le poids.
(Attribut HiCAD §01)
