Projet : HiCAD

Utilisation de strates

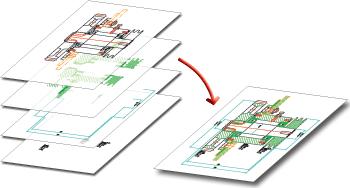

Chaque élément 2D et 3D, chaque texte, chaque hachure, chaque symbole et chaque cotation d'une scène peut être affecté à une strate solide (appelée aussi niveau, calque ou layer). La scène peut donc être décomposée en différents inserts d'informations qui pourront ensuite être traités et/ou affichés soit en individuel soit en superposé. Cela peut s'avérer d'autant plus pertinent pour les constructions complexes puisque tous les éléments peuvent être masqués puis superposés sur une strate en un seul clic.

Chacune des strates sera arborée d'un numéro unique entre 0 et 999. Le numéro de strate est indépendant de la structure d'éléments et des attributs restants. Ainsi, les éléments d'une même pièce peuvent appartenir à diverses strates. À l'inverse, les éléments avec un numéro de strate définis peuvent appartenir aux parties de votre choix.

Les numéros de strate suivants ont une signification particulière :

Strate	Module	Signification
0	général	Les éléments de cette strate sont considérés comme invisibles et ne seront pas affichés, ex. : un texte sur une pièce standardisée 2D pour construction en acier
1	général	Lignes 2D ; arêtes de solide
2	T+I	Raccord d'un symbole T+I
2	Tôle	Coupe 2D ; ligne de pliage
2	Tôle	Coupe 2D ; textes sur ligne de pliage
3	T+I	Symboles EMSR
3	T+I	Signalisations de connexion
3	T+I	Point de mesure
3	Tôle	Coupe 2D ; textes sur outil de découpage
4	T+I	Raccord d'un symbole EMSR
4	Tôle	Projection développée 3D
5	T+I	Boîte de texte KKS ; Lignes de cadre
5	T+I	Boîte de texte KKS ; Textes
10	Tôle	Rabats
20	Tôle	Zone de pliage
40	3D	Les éléments de cette strate seront considérés comme transparents.
49	2D	Cotation
49	3D	Cotation (Par défaut ; Paramètre ; HCM)
0-999		Pour import DXF

Attribuer une strate

Pour attribuer des lignes 2D à une strate précise, veuillez utiliser la fonction Géométrie 2D > Dessiner > Param... .

Pour attribuer des arêtes 3D à une strate précise, faites un clic droit sur l'arête en mode capture d'élément puis choisissez une des fonctions dans Propriétés.

Pour attribuer des éléments 3D à une strate, faites un clic droit sur l'élément en mode capture d'objet, activez ensuite la fonction Propriétés > Strate puis choisissez le numéro de strate.

Nommer des strates

Construction > Autres > Affichage > Nommer des strates

En plus du numéro de strate, vous pouvez donner des noms individuels aux strates :

Sélectionnez dans Construction > Affichage la fonction Nommer des strates . Vous voyez là aussi quelles sont les strates affichées (Statut: on).
Entrez le nom souhaité pour la strate dans la colonne Nom.
Quittez la fenêtre en cliquant sur OK.

Afficher/ masquer des strates

Construction > Autres > Affichage

Pour pouvoir masquer des strates, il vous faut utiliser les fonctions dans Construction > Autres > Affichage.

	Cotations act./dés. La strate de cotation 49 sera affichée ou masquée.
	Strate 0 act./dés. La strate 0, en temps normale masquée, sera affichée ou remasquée.
	Afficher tous les attributs Tous les objets des strates 1-999 seront représentés. La strate 0 reste masquée.
	Via attributs de ligne Tous les objets satisfaisants les paramètres d'attribut définis qui touchent aux couleurs, au type de ligne ou aux strates seront affichés/ masqués.
