Cote de segment, Parallèle

Cotation+Annotation 3D > Cote indiv.

Cotation+Annotation 3D > Parallèle

À l'aide des fonctions sous Cote indiv. et Parallèle, vous pouvez créer des cotes de segment individuelles et des groupes de cotes de segment (cotes de structure) dont les lignes de cote se retrouvent parallèles à un des axes du système de coordonnées actif ou à un des axes de référence librement choisi.

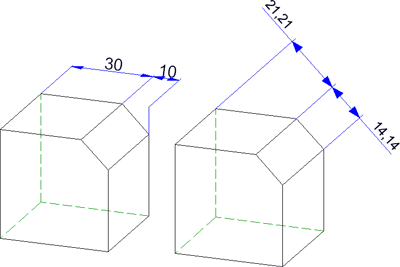

Exemple : Cote en série, parallèle à l'axe (à gauche) et cote en série avec le chanfrein comme axe de référence

Rubriques :

Aperçu des fonctions des cotes de segment parallèles
Cotes de segment parallèles à l'axe
Cotes de segment parallèles à un axe de référence

Aperçu des fonctions des cotes de segment parallèles

Vous disposez des fonctions suivantes.

Sous Cotation+Annotation 3D > Cote indiv.
	Cotation variable Crée une cote de segment parallèle à un axe du système de coordonnés en cours (cote indépendante avec uniquement une géométrie de cote et un chiffre de cote). La cote est attribuée à l'élément actif.
	Cote de segment, Parallèle à l'axe Crée une cote de segment parallèle à n'importe quel axe.
	Cote de segment, Avec axe de référence Crée une cote de segment parallèle à n'importe quel axe de référence.
	Cote de demi-coupe, Parallèle à l'axe Cette fonction permet de créer une cote de demi-coupe, c'est-à-dire une cote dont le deuxième point de cote est obtenu par retournement du premier point de cote autour d'un axe de symétrie. Les cotes de demi-coupe sont généralement utilisées pour représenter les longueurs des pièces symétriques. La représentation se fait en demi-coupe, c'est-à-dire avec une ligne d'attache de cote et une ligne de cote raccourcie. Exemple

Sous Cotation+Annotation 3D > Parallèle
	Créer nouvelle cote en série Crée une cote de structure dans laquelle deux cotes partielles consécutives ont un point de cote en commun. Les cotes sont parallèles à l'axe. Exemple
	Créer nouvelle cote en série avec axe de référence Crée un cote en série avec des lignes de cote parallèles à n'importe quel axe de référence.
	Créer nouvelle cote parallèle Crée une cote de structure dans laquelle toutes les cotes partielles se réfèrent au même point initial et les lignes de cote des cotes partielles ont une distance fixe les unes par rapport aux autres. Les cotes sont parallèles à l'axe. Exemple
	Créer nouvelle cote parallèle avec axe de référence La cote est ici parallèle à un axe à définir librement.
	Créer nouvelle cote de référence Crée une cote en série dans laquelle toutes les cotes partielles se réfèrent au même point initial (le point de référence). Les chiffres de cote sont positionnés automatiquement à la fin de chaque unité de cote perpendiculairement à la ligne de cote. Le point de référence est identifié par le chiffre de cote 0. Les cotes sont parallèles à l'axe. Exemple
	Créer nouvelle cote en série de référence Crée une combinaison de cote en série et de référence. Les cotes sont parallèles à l'axe. Exemple
	Créer nouvelle cote de référence avec axe de référence Crée une cote de référence dont les lignes de cote sont parallèles à un axe de référence.
	Créer nouvelle cote en série avec axe de référence Crée une combinaison de cote en série et de référence. Les cotes sont parallèles à un axe de référence.
	Créer nouvelle cote de hauteur parallèle à l'axe Z Cote de hauteur (ou de niveau) se référant au plan XY du système de coordonnées. Exemple Nota bene : Les cotes créées avec cette fonction sont des cotes individuelles. Il est possible avec cette fonction de prendre en compte une tolérance qui sera valable pour une ou encore toutes les cotes de ce type. Recourez pour cela à la fonction Valeur initiale de structure. Vous avez accès à cette fonction par le menu contextuel (clic droit sur le chiffre de cote) ou dans le ruban Cotation+Annotation 3D > Outils > Extras.
	Créer nouvelle cote de hauteur Cote de référence parallèle à l'axe spécifique au bâtiment et à la construction en acier. Exemple
	Créer nouvelle cote de coordonnées Cote de référence parallèle à l'axe spécifique dans laquelle le premier point identifié est interprété comme point de référence. À partir de ce point, les cotes absolues entre le point de référence et les autres points de cote seront déterminées. Le point de référence est identifié par le chiffre de cote "0". Exemple
	Créer nouvelle cote de hauteur avec axe de référence Cote de référence spécifique au bâtiment et à la construction en acier dans laquelle les lignes de cote sont parallèles à n'importe quel axe de référence.
	Créer nouvelle cote de coordonnées avec axe de référence Cote de coordonnées dans laquelle les lignes de cote sont parallèles à n'importe quel axe de référence.

À savoir :

Pour les nouvelles cotes, les Paramètres de cote seront pris en compte. Veuillez noter à ce sujet que les cotes, selon les paramètres dans l'onglet Système de la fenêtre de dialogue, seront projetées dans le plan d'usinage actif.
Veuillez également prendre connaissance des informations sous Cotation - Marche à suivre et Cotation - Sélection du type d'élément.

Cotes de segment parallèles à l'axe

Activez l'élément auquel vous souhaitez attribuer la cotation.
Sélectionnez la fonction de cotation de votre choix.
Déterminez les points d'attache en sélectionnant n'importe quels points, arêtes ou surfaces, selon ce que vous avez coché dans la fenêtre de dialogue Sélection des types d'élément (cf. également Cotation - Marche à suivre).

Spécifiez la position de la cote en déposant la cote. Par un clic droit, vous accédez au menu contextuel Cotation, Déplacer. Vous avez alors la possibilité de contrôler la position de la ligne de cote et du chiffre de cote.
Déterminez, pour les cotes de structure, les autres points d'attache ou mettez fin à la fonction par un clic sur la molette de la souris.

Nota bene :

Les cotes de segments individuelles parallèles à l'axe peuvent être déterminées également par la fonction Cotation variable ou par la fonction Cote de segment, Parallèle à l'axe dans le sous-menu Cote indiv.
Pour les cotes de demi-coupe parallèles à l'axe, recourez à la fonction Cote de demi-coupe, parallèles à l'axe dans le sous-menu Cote indiv.
Pour les cotes de demi-coupe, vous devez, avant de sélectionner les éléments auxiliaires à coter, avoir déterminé l'axe de symétrie !

Cotes de segment parallèles à un axe de référence

Ces fonctions s'utilisent principalement de la même façon que les fonctions pour les cotes de segment parallèles à l'axe.

Activez l'élément auquel vous souhaitez attribuer la cotation.
Sélectionnez la fonction de cotation de votre choix en cliquant, sous Cotation+Annotation 3D > Parallèle, sur le symbole .
Déterminez l'axe de référence.

Déterminez les points d'attache en sélectionnant n'importe quels points, arêtes ou surfaces, selon ce que vous avez coché dans la fenêtre de dialogue Sélection des types d'élément (cf. également Cotation - Marche à suivre).

Spécifiez la position de la cote en déposant la cote. Par un clic droit, vous accédez au menu contextuel Cotation, Déplacer. Vous avez alors la possibilité de contrôler la position de la ligne de cote et du chiffre de cote.
Déterminez, pour les cotes de structure, les autres points d'attache ou mettez fin à la fonction par un clic sur la molette de la souris.

Nota bene :

Pour les cotes de segment individuelles parallèles à l'axe, vous pouvez également recourir à la fonction Cotation variable ou à la fonction Cote de segment, Avec axe de référence du menu Cote indiv.
