Cotation - Marche à suivre

1. Activez l'élément auquel vous souhaitez attribuer la cotation.
2. Sélectionnez la fonction de cotation de votre choix. Pour toutes les fonctions de création de cote, vous pouvez par un clic droit activer la fenêtre de dialogue Sélection des types d'élément (dans la cotation variable, ils peuvent être sélectionnés directement dans la fenêtre de dialogue en question).



   Vous déterminez ici quels éléments - points, arêtes ou surfaces - vous voulez autoriser pour déterminer les points d'attache des cotes. Modifiez au besoin les paramètres, puis quittez la fenêtre par OK. En quittant cette fenêtre par Annuler, cela met un terme à la fonction de cotation !
3. Déterminez les points d'attache demandés par HiCAD. Cela peut être, en fonction du type d'élément autorisé - de points, d'arêtes ou de surfaces. HiCAD identifie les éléments sélectionnés par un petit symbole : pour les points, pour les arêtes, pour les surfaces.
4. Après avoir déterminé les points d'attache nécessaires, HiCAD vous montre la cote au niveau du curseur. Le plan sur lequel la cote 3D sera intégrée correspond au système de coordonnées actif et à la vue, respectivement le plan circulaire.
5. Vous pouvez maintenant positionner les lignes de cote de façon dynamique avec le curseur, en d'autres termes déposer la cote. Vous appliquez la position à votre dessin par un clic gauche de la souris.

   Avant d'accepter la position, vous avez la possibilité, par un clic droit de la souris d'activer le menu Cotation, Déplacer. Vous disposez alors des fonctions suivantes :



	Chiffre de cote et ligne de cote Positionnement libre du chiffre de cote et de la ligne de cote avec le curseur Exemple
	Ligne de cote Positionnement libre de la ligne de cote (par défaut)
	Chiffre de cote, parallèle Déplacement du chiffre de cote parallèlement à la ligne de cote
	Chiffre de cote, libre Déplacement libre du chiffre de cote Exemple

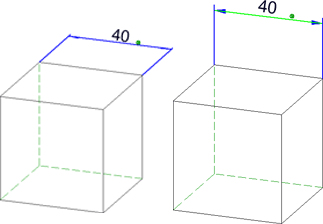

	Changer pour le plan Z-X Passe au plan ZX du système de coordonnées de cotation actif Exemple
	Continuer Retour à la fonction de cotation

À savoir :

• Si vous voulez orienter la ligne de cote exactement par rapport à une cotation déjà existante, déplacez alors le curseur au-dessus de la ligne de cote existante. La ligne sera surlignée en couleur et identifiée avec le symbole . Effectuez un clic gauche de la souris.
• Le positionnement des cotes 3D se fait sur une grille que vous pouvez définir via les Paramètres de cote.
• Le déplacement ultérieur des lignes de cote et des chiffres de cote peut également être opéré par glisser-déposer (drag & drop). Pour ce faire, cliquez sur la cote en question avec le bouton gauche de la souris et maintenez appuyez le bouton. Vous pouvez maintenant positionner la ligne de cote de façon dynamique avec le curseur. Vous appliquez la position à votre dessin en lâchant le bouton gauche de la souris.

• Avant d'appliquer la position à votre dessin, vous avez la possibilité, comme pour la création de cotes, d'activer par un clic droit le menu Cotation, Déplacer.
• À la création de cotes, il est également possible de prendre en compte les plans d'usinage. Vous devez pour cela le définir en conséquence dans les Paramètres de cote.
• Si vous quittez la fenêtre de dialogue Sélection des types d'élément par Annuler, cela met un terme à la fonction sans créer de cote.
