Cote d'arc

Cotation+Annotation 3D > Cote indiv.

Cotation+Annotation 3D > Arc

À l'aide des fonctions sous Cote indiv. et Arc, vous pouvez créer des cotes d'arc comme cotes individuelles ou de structure. Ce n'est pas alors l'angle au centre qui sera déterminé, mais la longueur correspondante de l'arc.

Aperçu des fonctions

Sous Cotation+Annotation 3D > Cote indiv.
	Cotation variable Détermine la cote d'arc entre le point initial et final d'un arc. Les lignes d'attache sont parallèles à la bissectrice de l'angle imaginé du secteur du cercle et commencent aux points finaux de l'arc. La ligne de cote et l'arc sont concentriques. Exemple
	Cote d'arc, via points/arêtes/surfaces Détermine la cote d'arc d'un segment d'arc ou de cylindre. Les lignes d'attache sont parallèles à la bissectrice de l'angle imaginé du secteur du cercle et commencent aux points finaux de l'arc. La ligne de cote et l'arc sont concentriques.
	Cote d'arc, via centre/début/fin Cote une section d'arc. Déterminez le point médian, puis les deux points d'attache de la section de l'arc à coter. Exemple

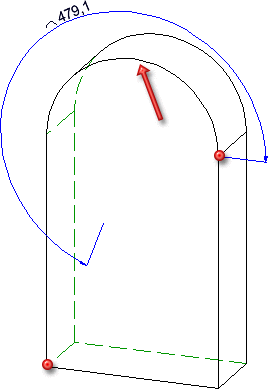

	Cote d'arc, via 2 points projetés sur cercle Cote une section d'arc en identifiant un cercle/arc et en saisissant le point initial et final. À la différence des autres fonctions, les points indiqués ne doivent cependant pas se trouver sur l'arc/le cercle, mais seront projetés sur lui ou son prolongement (imaginé). Cette fonction peut, par exemple, être appliquée aux poutres courbées ou percées. Exemple

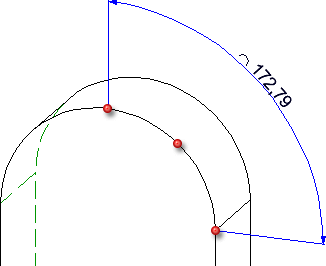

	Cote d'arc, via 3 points sur l'arc Cote un arc déterminé par trois points. Ces points représentent un point intermédiaire sur l'arc ainsi que les deux points d'attache (le point initial et le point final). Exemple

Sous Cotation+Annotation 3D > Arc

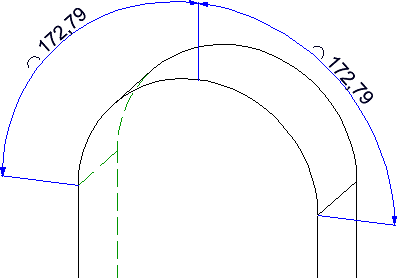

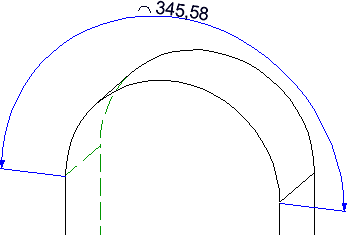

	Cote en série

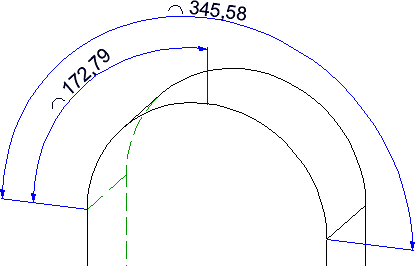

	Cote parallèle Exemple d'une cote parallèle

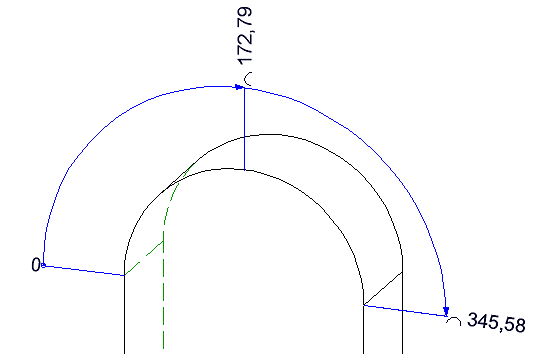

	Cote de référence Exemple de cote de référence

À savoir :

Pour les nouvelles cotes, les Paramètres de cote seront pris en compte. Veuillez noter à ce sujet que la fonction Cote d'arc, via centre/début/fin que les cotes, selon les paramètres dans l'onglet Système de la fenêtre de dialogue, seront projetées dans le plan d'usinage actif.

Veuillez également prendre connaissance des informations sous Cotation - Marche à suivre et Cotation - Sélection du type d'élément.

Cotation (3D) • Cotation - Marche à suivre (3D) • Cotation, Paramètres (3D)
