Informationen

Zeichnungsverwaltung > Informationen

Mit den Funktionen unter Informationen können Sie sich Informationen zur aktiven Baugruppe anzeigen lassen und die aktuelle Konstruktion auf ungültige Teile prüfen.

Folgende Funktionen stehen zur Verfügung:

Informationen, alle Teile in aktiver Baugruppe

Diese Funktion zeigt Ihnen relevante Informationen zur aktiven Baugruppe oder zum aktiven Teil an. Die Ergebnisliste lässt sich als TXT- oder CSV-Datei speichern und auf einem Drucker ausgeben. Folgende Informationen werden angezeigt:

  • Positionsnummer
    Eine negative Positionsnummer weist darauf hin, dass die Positionsnummer nicht aktuell ist.
  • Positionierungsmodell
    Dokumentstamm des Modells, in dem das Teil positioniert wurde.
  • Artikelstamm
  • Sachnummer und Dateiname
  • Teileart
  • Stücklistenrelevanz
  • Anzahl
  • Modifiziert
    Der Eintrag Ja weist darauf hin, dass das entsprechende Teile modifiziert, aber noch nicht gespeichert wurde.
  • Halbzeug
    Der Eintrag JA bedeutet, dass das Halbzeug (aus dem HiCAD-Katalog) eine HELiOS-Zuordnung hat. Bei Nein ist dies nicht der Fall. Siehe auch Normteildaten nach HELiOS übertragen.
  • Projektabhängig
    Teile, die nicht zum aktiven Projekt gehören werden hier mit Nein gekennzeichnet. Dies gilt beispielsweise für in der Datenbank verwaltete Verbindungselemente wie Schrauben, Muttern etc.
  • Fertigungszeichnung
    Ist zu dem Teil eine Zeichnung vorhanden, dann wird hier der Dokumentstamm der Zeichnung angezeigt.



Beispiel:

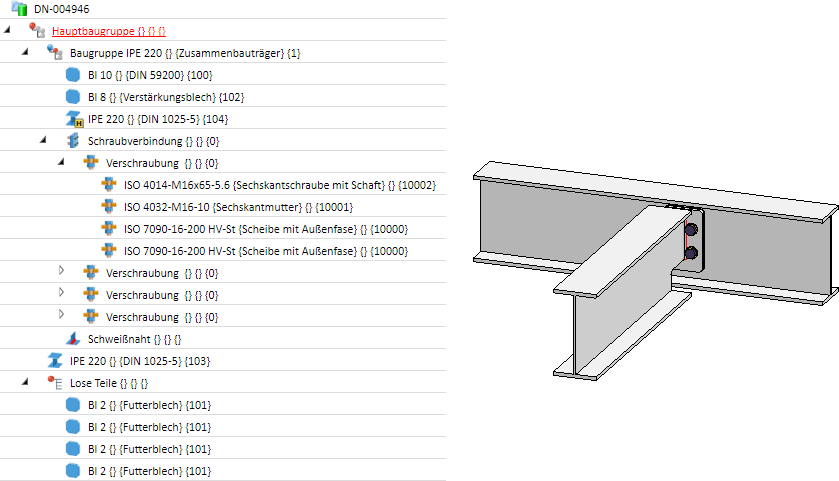

Die Abbildung zeigt 2 I-Profile, die mit dem Anschluss 2320 (Stirnplattenanschluss an Steg/Flansch) miteinander verbunden sind. Die Konstruktion ist positioniert und gespeichert worden, alle Zeichnungen sind aktuell.

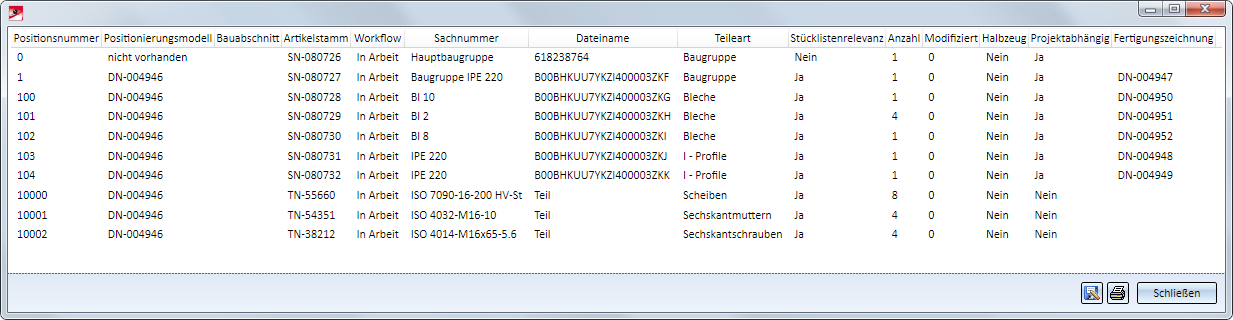

Ergebnisliste



Durch einen Klick auf das Symbol öffnen Sie ein PullDown-Menü mit weiteren Funktionen.

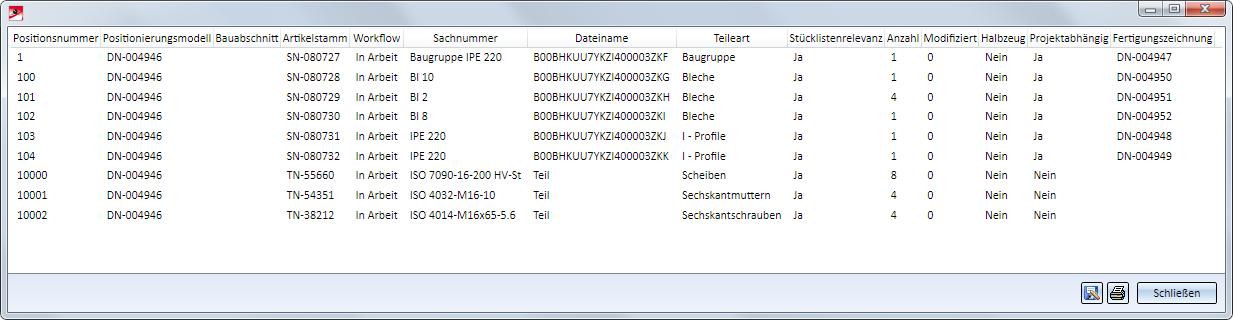

Informationen, stücklistenrelevante Teile

Listet die stücklistenrelevanten Teile der aktiven Baugruppe auf.

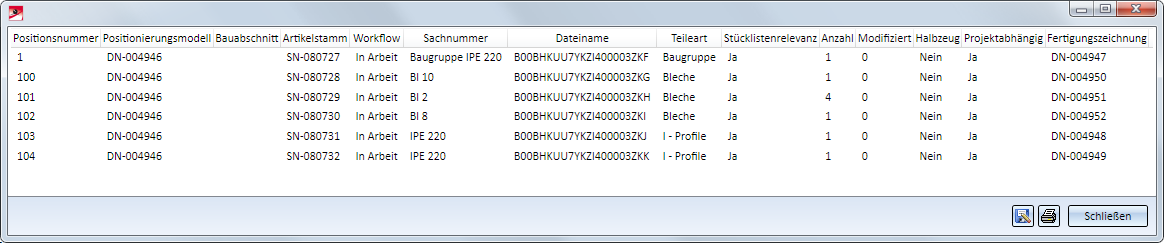

Informationen, fertigungsrelevante Teile

Listet die fertigungsrelevanten Teile der aktiven Baugruppe auf.

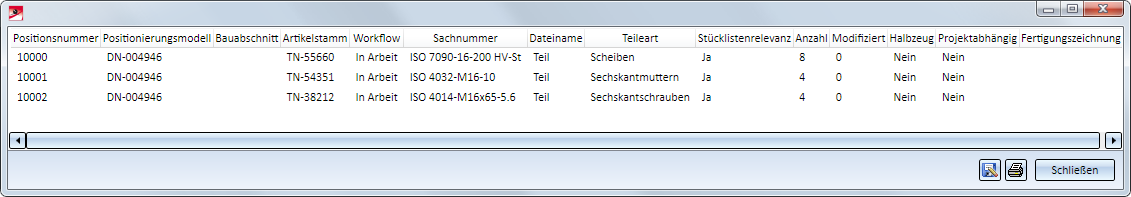

Informationen, projektfremde Teile

Listet die Teile auf, die nicht zum aktiven Projekt gehören

Korrektur, ungültige Teile

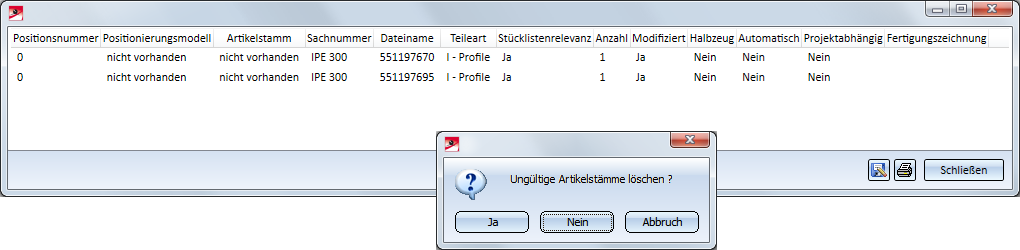

Diese Funktion sucht in der aktuellen Konstruktion nach Teilen mit ungültigem Artikelstamm. Werden solche Teile gefunden, dann werden diese aufgelistet. Beim Schließen der Liste haben Sie dann die Möglichkeit, die Teilestämme zu entfernen.

Korrektur, ungültige stücklistenrelevante Teile

Diese Funktion sucht in der aktuellen Konstruktion nach ungültigen, stücklistenrelevanten Teilen, d. h. nach Teilen, die nicht stücklistenrelevant sein dürften.

Würde man beispielsweise im obigen Beispiel die Baugruppe Schraubverbindung auf stücklistenrelevant setzen, dann wäre dies im Prinzip ungültig.

Projektabhängigkeit entfernen

Mit dieser Funktion wird die Projektabhängigkeit der aktiven Baugruppe entfernt. Das bedeutet, dass das Artikelattribut STAHLBAUAUTO (Checkbox Projektbezogen) auf Nein gesetzt wird und zwar für die Baugruppe und alle ihr untergeordneten Teile.

Es erscheint folgende Meldung:

Bei Wahl von Ja wird die Projektabhängigkeit entfernt. Auf diese Weise wird die Baugruppe als Wiederverwendungsteil definiert. Dadurch behält sie ihren Artikelstamm auch dann, wenn sie in andere Projekte eingefügt wird.



Hinweise::

  • In der aktuellen Konstruktion erhalten die entsprechenden Zeichnungen (d. h. die Zeichnungen der Baugruppe und der ihr untergeordneten Teile) die Verknüpfung gelöscht. Beim erneuten Aktualisieren der Zeichnungen werden diese aus dem entsprechenden Projekt entfernt.
  • Die Funktion kann auch ausgeführt werden, wenn das aktive Teil keine Baugruppe ist.
