Zeichnungen für aktive Baugruppe automatisch aktualisieren bzw. neu erstellen (Zeichn.verw.)

Zeichnungen aller Teile aktualisieren bzw. neu erstellen

Zeichnungsverwaltung > Werkstatt > Zeichnung > Alle

Mit dieser Funktion lassen sich die Zeichnungen aller Teile der aktiven Baugruppe bzw. - bei einer Mehrfachauswahl - aller Teile der gewählten Baugruppen automatisch aktualisieren bzw. neu erstellen.

Das heißt:

Werkstatt-/Einzelteilzeichnungen, Montage- und Kundenzeichnungen werden nach Änderung der Baugruppen Modelle aktualisiert. Montage- und Kundenzeichnungen lassen sich mit dieser Funktion nicht erstellen, sondern - falls vorhanden - ggf. aktualisieren. Die Aktualisierung ist aber nur möglich, wenn sich die Zeichnungen im Status in Arbeit befinden. Lesen Sie dazu bitte auch die Informationen unter Kundenzeichnung, Änderungsindex, Änderung freigegebener Zeichnungen sowie Montagezeichnung, Änderungsindex.

Werkstatt-/Einzelteilzeichnungen neu hinzugefügter Teile werden automatisch erstellt.

Die Funktion arbeitet ansonsten analog zur Funktion Zeichnungsverwaltung > Werkstatt > Zeichnung . Das heißt, die Einstellungen für die Zeichnungsableitung (d.h für die Zeichenblätter, Ansichtsgruppen, Ansichten etc.) werden hier nicht im Dialog abgefragt, sondern aus entsprechenden Voreinstellungsdateien geladen. Das bedeutet, dass bei dieser Funktion das Dialogfenster Zeichnungsableitung nicht angezeigt wird. Auf diese Weise lässt sich die Zeichnungserstellung beschleunigen.

Zeichnungen aller Teile mit HELiOS-Auswahl aktualisieren bzw. neu erstellen

Zeichnungsverwaltung > Werkstatt > Zeichnung > Alle mit HELiOS-Auswahl

Zeichnungen aller über Teilefilter ausgewählter Teile aktualisieren bzw. neu erstellen

Zeichnungsverwaltung > Werkstatt > Zeichnung > über Teilefilter

Mit dieser Funktion lassen sich die Zeichnungen von Teilen der aktiven Baugruppe bzw. - bei einer Mehrfachauswahl - von Teilen der gewählten Baugruppen aktualisieren bzw. neu erstellen.

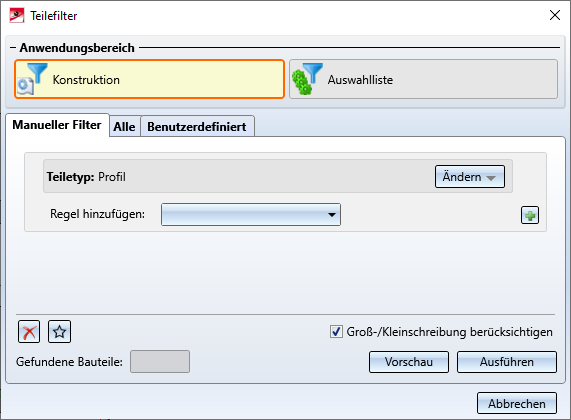

Im Unterschied zur Funktion Alle lassen sich hier die Teile, deren Zeichnungen aktualisiert bzw. neu erstellt werden sollen, über entsprechende Teilefilter einschränken. Dazu wird nach dem Aufruf der Funktion das Dialogfenster Teilefilter angezeigt.

Damit steht Ihnen ein komfortables Werkzeug zur Auswahl von Bauteilen zur Verfügung.Beispielsweise können Sie gezielt nach bestimmen Profilen oder Blechen suchen und nur für diese die Zeichnungen aktualisieren bzw. erstellen.

Ausführliche Informationen zu den Teilefiltern finden Sie hier.

Nach einem Klick auf Ausführen wird die Anzahl der gefundenen Elemente, d. h. der Elemente, die die angegebenen Filterbedingungen erfüllen, angezeigt und dann die Zeichnungsaktualisierung/-erstellung für diese Teile automatisch gestartet.

Zeichnungen aller über Teilefilter ausgewählter Teile mit HELiOS-Auswahl aktualisieren bzw. neu erstellen

Zeichnungsverwaltung > Werkstatt > Zeichnung > über Filter mit HELiOS-Auswahl

Mit dieser Funktion lassen sich die Zeichnungen von Teilen der aktiven Baugruppe bzw. - bei einer Mehrfachauswahl - von Teilen der gewählten Baugruppen aktualisieren bzw. neu erstellen. Im Unterschied zur Funktion Alle mit HELiOS-Auswahl lassen sich hier die Teile, deren Zeichnungen aktualisiert bzw. neu erstellt werden sollen über entsprechende Teilefilter einschränken. Dazu wird nach dem Aufruf der Funktion das Dialogfenster Teilefilter angezeigt.

Nach einem Klick auf Ausführen im Teilefilter-Dialog werden die gefundenen Teile zur Auswahl in HELiOS angezeigt. Erst nach der expliziten Auswahl der Teile wird die Aktualisierung/Erstellung der Zeichnungen gestartet.
