Verknüpfungen

Funktionen:

Allgemein:

Im HELiOS Desktop können Sie Dokumente und Artikel miteinander verknüpfen, sodass eine Zuordnung der Objekte erfolgt und sie leicht wieder zu finden sind. Um bestimmte Prozessabläufe sicherzustellen, können Sie zusätzlich eine Freigaberelevanz für die Verknüpfung erteilen. Durch die Freigaberelevanz ist die Freigabe der miteinander verknüpften Objekte voneinander abhängig. Zum Beispiel kann eine CAD-Zeichnung (Dokument) erst freigegeben werden, wenn ein damit verknüpftes Bauteil bereits freigegeben wurde. Ist das nicht der Fall, erscheint im Fenster Workflow eine Liste der verknüpften Dateien, die nicht freigegeben sind.

Folgende Objekte können Sie miteinander verknüpfen:

Wenn Sie eine Artikelversion und eine Dokumentversion miteinander verknüpfen, ist von einer reinen ("Versionsverknüpfung" die Rede, bei der Verknüpfung eines Artikels und eines Dokumentes von einer "Kopfverknüpfung". In letzterem Fall wird der Artikel immer mit der aktuellsten Freigabe mit dem (wenn existent) aktuellsten Dokument verknüpft.

Für jede Verknüpfung können Sie einen der folgenden Verknüpfungstypen (Typ der Verknüpfungsbeziehung bzw. Kardinalität) festlegen:

Verknüpfungstyp

zulässige Verknüpfungen

1:1
  • ein Artikel mit einem Artikel
  • ein Dokument mit einem Dokument
  • ein Artikel mit einem Dokument

1:N
  • ein Artikel mit mehreren Artikeln
  • ein Dokument mit mehreren Dokumenten
  • ein Artikel mit mehreren Dokumenten

N:1
  • mehrere Artikel mit einem Artikel
  • mehrere Dokumente mit einem Dokument
  • mehrere Artikel mit einem Dokument

M:N
  • mehrere Artikel mit mehreren Artikeln
  • mehrere Dokumente mit mehreren Dokumenten,
  • mehrere Artikel mit mehreren Dokumenten

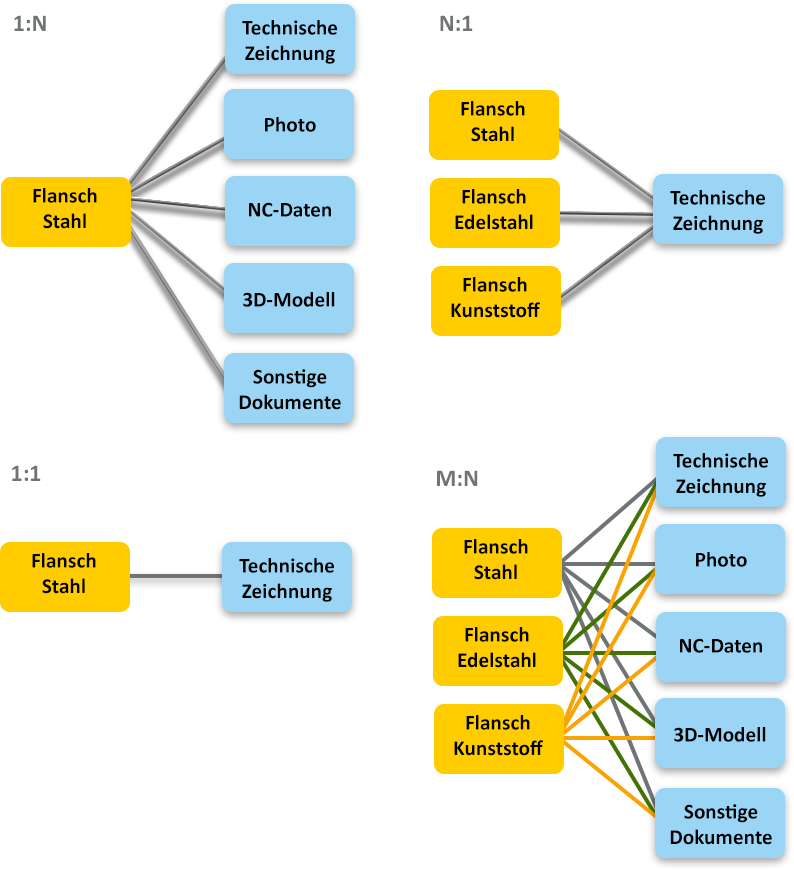

Beispiel der Verknüpfungstypen



Die Richtung, in der eine Abhängigkeit besteht, kann dabei ebenfalls bestimmt werden. Über die rote Pfeiltaste können Sie wählen, ob die Quellklasse von der Zielklasse abhängig ist oder umgekehrt.

Systemverknüpfungen in HELiOS:

wird beim Speichern eines Körpers mit Teilstamm angelegt.

wird beim Speichern einer Konstruktion mit Teilstamm angelegt.

wird beim Anlegen einer Einzelteil-Zeichnung zwischen der Einzelteil-Zeichnung und der Konstruktion angelegt.
