Teil ausnehmen, mit Rotation

3D-Standard > Bearbeiten mit Skizze > Ausn... > Ausnehmen, mit Rotation

Hier entsteht die Ausnehmung durch die Teil- oder Vollrotation einer Skizze um eine Achse.

Um eine Ausnehmung durch Rotation zu erzeugen, gehen Sie folgendermaßen vor:

1. Aktivieren Sie als Querschnittsbewegung Ausnehmen durch Rotation .

2. Ist das aktive Teil ein Hauptteil oder eine Baugruppe, dann können Sie über die Checkboxen Nebenteile berücksichtigen und Feature verteilen festlegen, wie untergeordnete Teile beim Ausnehmen behandelt werden sollen.

• Nebenteile berücksichtigen
  Ist diese Checkbox aktiv, dann werden auch untergeordnete Teile berücksichtigt.
• Feature verteilen
  Ist diese Checkbox aktiv (Defaulteinstellung), dann werden auch hier die untergeordneten Teile berücksichtigt. Darüber hinaus wird aber zusätzlich geprüft, ob den bearbeiteten Teilen ein Feature-Protokoll zugeordnet ist. Falls ja, wird diesen Teilen auch das Feature-Protokoll der Ausnehmung zugewiesen. Das bedeutet, dass bei einer Feature-Neuberechnung dieser Teile auch die Ausnehmung erhalten bleibt. Ist die Checkbox dagegen inaktiv, dann wird das Feature nur dem beim Aufruf der Funktion aktiven Hauptteil bzw. der aktiven Baugruppe zugeordnet.

3. Legen Sie durch Aktivierung/Deaktivierung der Checkbox Segment fest, ob eine Teil- oder eine Vollrotation durchgeführt werden soll. Aktivieren Sie im Falle einer Teilrotation die Checkbox Dynamisch oder geben Sie den Anfangs- und Endwinkel explizit an.
4. Wollen Sie eine bereits vorhandene Skizze verwenden, dann klicken Sie auf die Schaltfläche Skizze auswählen , und identifizieren Sie die Skizze.
   Um eine neue Skizze zu erstellen, klicken Sie auf die Schaltfläche Skizze neu erzeugen . HiCAD zeigt die Registerkarte Skizze an. Erstellen Sie die gewünschte Skizze.
5. Klicken Sie auf die Schaltfläche Rotationsachse auswählen . Identifizieren Sie die Achse in der Konstruktion.
6. Klicken Sie auf die Schaltfläche Vorschau, um sich das Ergebnis anzeigen zu lassen. Bei der dynamischen Bestimmung des Rotationssegmentes legen Sie den Drehwinkel mit dem Cursor fest und drücken dann die linke Maustaste. Der Winkel kann anschließend noch korrigiert werden.
7. Klicken Sie auf Schaltfläche Übernehmen, um die Ausnehmung - wie in der Vorschau dargestellt - einzufügen.

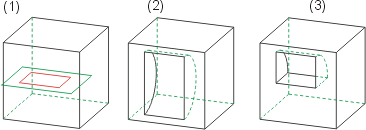

(1) Quader mit Skizze,  (3) Ausnehmung durch Vollrotation, (3) Ausnehmung durch Teilrotation (Segment)

Tipps:

• Bei Rotationskörpern ist es in vielen Fällen sinnvoll, mit den Spezialansichten zu arbeiten, da normalerweise die Lichtkanten nicht in der Bearbeitungsebene liegen.
• Um schnell eine Drehachse für Rotationsbearbeitungen zur Verfügung zu haben, können Sie Flächenachsen von Zylindern/Kegeln anlegen. Beachten Sie jedoch, dass die Achse in der Skizzenebene liegen muss.
• Die Gitterlinien eines Projektionsrasters können nicht zur Eingabe der Rotationsachse benutzt werden.
