Thema: HiCAD 3D

Achsenkreuze

3D-Standard > Tools > A'kreuz

Mit der Funktion Achsenkreuz Bohrung/Kantenzug erzeugen Sie Achsenkreuze durch

• Angabe einer bzw. mehrerer Berandungskanten (je nach Bohrungs-/Kantenzugtyp) und
• Bestimmung des Anfangspunktes des Achsenkreuzes (für die Größe). Durch Drücken der mittleren Maustaste lässt sich hier auch der von HiCAD vorgeschlagene Punkt übernehmen, z.B. der 1. Quadrantenpunkt des Kreises.

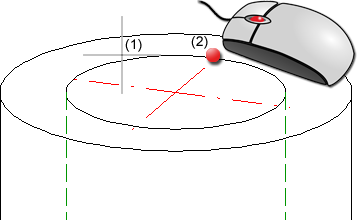

(1) Gewählte Berandungskante, (2) Mit der mittleren Maustaste gewählter Quadrantenpunkt

Durch einen Klick auf öffnen Sie ein Menü mit weiteren Erzeugungs-, Lösch- und Aus-/Einblendfunktionen für Achsenkreuze und Flächenachsen zu verschiedenen 3D-Elementen:

• Achsenkreuz Langloch
• Achsenkreuz Rechteck
• Achsenkreuz Lochbild
• Achsenkreuz Kugel/Torus
• Achse für Zylinderfläche
• Achse über 2 Punkte
• Achse löschen
• Achse aus-/einblenden

Hinweise:

• Die Funktion Achse für Zylinderfläche erzeugt die Flächenachse zu einer Zylinderfläche oder zur Polyederfacette einer polyedrisierten Kreisbohrung. Sie gilt analog für Kegel, Tori und Kugeln. Beim Torus und Kegel werden die Symmetrieachsen erzeugt, beim Torus zusätzlich der Mittelkreis (großer Radius).
• Für Achsenkreuze/Achsen wird ein Feature-Eintrag mit dem Namen Achsenkreuz bzw. Achse erzeugt. Dieser Eintrag wird dem Teil zugeordnet, zu dem die bei der jeweiligen Funktion gewählte Fläche gehört.
• Jede Operation hat einen eigenen Undo-Schritt.

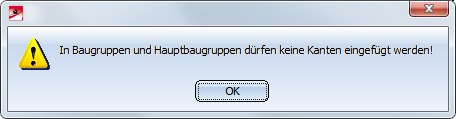

• Ist beim Aufruf einer der Funktionen eine Baugruppe oder Hauptbaugruppe aktiv, dann ist ein Einfügen von Achsen nicht möglich. In diesem Fall erscheint folgende Meldung:

Achsenkreuz Langloch

3D-Standard > Tools > A'kreuz > Achsenkreuz Langloch

Diese Funktion erzeugt ein Achsenkreuz für ein Langloch. Dazu wählen Sie zwei Kanten des Langlochs aus

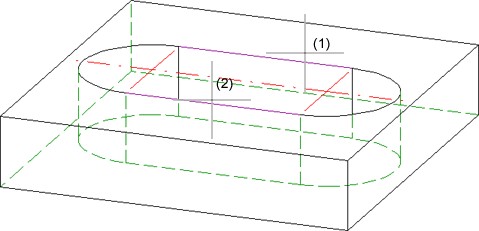

(1) 1. Berandungskante, (2) 2. Berandungskante

Achsenkreuz Rechteck

3D-Standard > Tools > A'kreuz > Achsenkreuz Rechteck

Diese Funktion erzeugt das Achsenkreuz eines Rechtecks. Wählen Sie dazu zwei Kanten des Rechtecks aus.

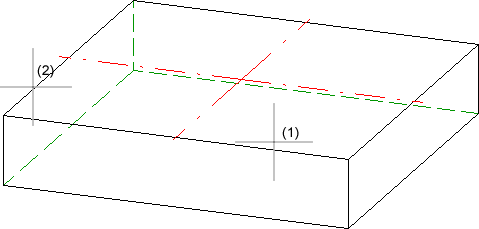

(1) 1. Berandungskante, (2) 2. Berandungskante

Achsenkreuz Lochbild

3D-Standard > Tools > A'kreuz > Achsenkreuz Lochbild

Mit dieser Funktion erzeugen Sie Achsenkreuze eines Lochbildes. Dazu bestimmen Sie den Lochbild-Mittelpunkt und wählen zwei benachbarter Bohrungskreise aus.

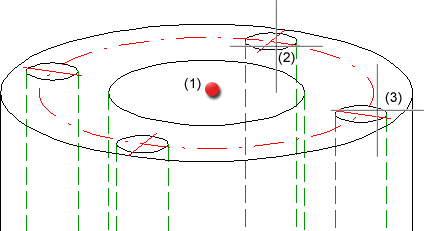

(1) Mittelpunkt, (2) Bohrungskreis, (3) Benachbarter Bohrungskreis

Achsenkreuz Kugel/Torus

3D-Standard > Tools > A'kreuz > Achsenkreuz Kugel/Torus

Mit dieser Funktion erzeugen Sie das Achsenkreuz einer Kugel oder eines Torus.

• Bestimmen Sie die Kugel-/Torusfläche durch Auswahl zweier Kanten
• Bestimmung des Achsenkreuz-Anfangspunktes. Alternativ können Sie durch Drücken der mittleren Maustaste auch den von HiCAD angezeigten Punkt auf der Kugel bzw. dem Torus auswählen.
• Für Kugeln ist ein weiterer Punkt anzugeben.

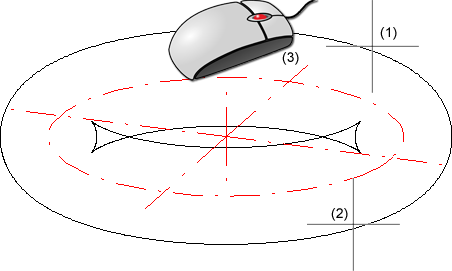

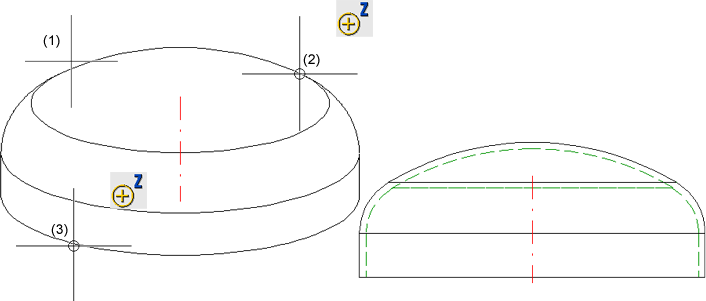

(1) 1. Kante, (2) 2. Kante, (3) Punkt auf Torus mit mittlerer Maustaste

Achse für Zylinderfläche

3D-Standard > Tools > A'kreuz > Achse für Zylinderfläche

Diese Funktion erzeugt Achsen für Zylinderflächen. Bestimmen Sie die Fläche durch Auswahl zweier Kanten.

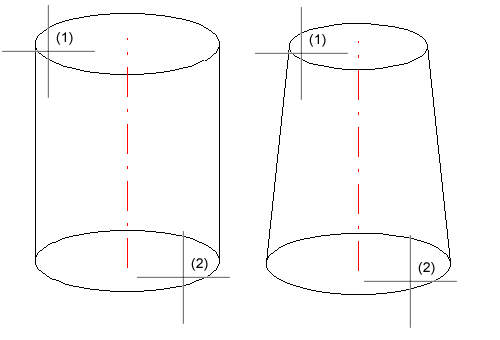

(1) 1. Kante, (2) 2. Kante

Achse über 2 Punkte

3D-Standard > Tools > A'kreuz > Achse über 2 Punkte

Diese Funktion erzeugt eine Achse durch Angabe zweier Punkte

• Wählen Sie den Körper in der Konstruktion aus oder wählen Sie durch Drücken der rechten Maustaste den aktiven Körper.
• Bestimmen Sie dann den Anfangs- und den Endpunkt der Achse.

(1) Gewähltes Teil, (2) Anfangspunkt, (3) Endpunkt

Achse löschen

3D-Standard > Tools > A'kreuz > Achse löschen

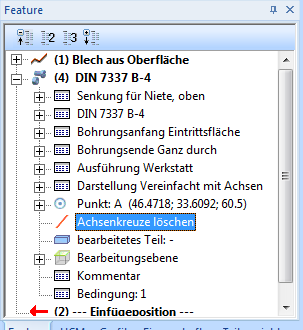

Wird eine der Funktionen Achsenkreuz löschen auf ein Achsenkreuz angewendet, das von einer anderen Bearbeitung, z.B. beim Einfügen einer Bohrung, automatisch erzeugt wurde, so wird dieser Löschvorgang im Featureprotokoll nicht als neues Feature, sondern als ein Unterpunkt Achsenkreuze löschen am Erzeugungsfeature eingetragen:

Dadurch übersteht diese Änderung auch eine Neuberechnung. Um diese Bearbeitung später rückgängig zu machen, können Sie den Eintrag Achsenkreuze löschen mit der rechten Maustaste anklicken und Leeren wählen.

Achse aus-/einblenden

3D-Standard > Tools > A'kreuz > Achse aus-/einblenden

Das Ausblenden der Achsen wird im Feature mit dem Eintrag Achsenkreuze ausblenden protokolliert.

Wird eine der Funktionen unter Achse ausblenden auf Achsen angewendet, die von einer anderen Bearbeitung, z.B. beim Einfügen einer Bohrung, automatisch erzeugt wurden, dann wird dieser Vorgang nicht als neues Feature, sondern als ein Unterpunkt des jeweiligen Erzeugungsfeature eingetragen. Dadurch ist das Ausblenden featurestabil, d.h. bei einer Feature-Neuberechnung bleiben ausgeblendete Achsen ausgeblendet.

Sollen einzelne Achsen/Achsenkreuze wieder eingeblendet werden, dann klicken Sie im jeweiligen Feature den Eintrag Achsenkreuze ausblenden mit der rechten Maustaste an und wählen im Kontextmenü Leeren. Der entsprechende Feature-Eintrag wird dann gelöscht.

Um in einem Schritt alle Achsen/Achsenkreuze des aktiven Teils einzublenden und gleichzeitig die entsprechenden Feature-Einträge zu löschen, wählen Sie die Funktion Achse einblenden, alle im aktiven Teil.
