Varianten für Georg Fischer Kunststoffteile (Anl)

Ab der Version 1702 werden Variantendateien für diverse neue PVC-U-Kunststoffbauteile der Firma Georg Fischer in Form von Varianten-Archivdateien (VAA-Dateien) mitgeliefert. Um diese Bauteile verwenden zu können, müssen diese zunächst in die Datenbank bzw. in den HiCAD-Katalog eingetragen werden.

Die Namen der entsprechenden Varianten (VAA-Dateien) beginnen alle mit GF_ gefolgt von einer Nummer und einer Bezeichnung, z.B. GF_219601_KAPPE.vaa. Die Nummer ist die Katalognummer des zugehörigen Bauteils im Georg Fischer-Online-Katalog. Wenn für das Bauteil keine Katalognummer existiert, werden die ersten Stellen der Spalte Code der Paramtertabelle zum Bauteil aus dem Georg Fischer-Online-Katalog verwendet.

Um die Bauteile verwenden zu können, gehen Sie wie folgt vor:

Verwendung der HELiOS-Datenbank als Bauteildatenquelle

• Richten Sie mit dem HELiOS Desktop die neue Bauteilartklasse Kreuz ein. (siehe Bauteilart "Kreuz" in Datenbank eintragen).
• Starten Sie in HiCAD den Bauteildatenabgleich . (Achten Sie darauf, dass in den Anlagenbau-Einstellungen unter Bauteilauswahl die Datenbank als Bauteildatenquelle eingestellt ist.)
• Klicken Sie auf Dateiauswahl und wählen Sie als Dateityp Archivdatei-Liste (*.lst).

• Wählen Sie die Datei GF_PVC_U_Fittings_1.lst im HiCAD-Verzeichnis PlantParts aus. Die zugehörigen VAA-Dateien werden aufgelistet.


• Klicken Sie auf Start.
• Kontrollieren und bestätigen Sie (ggf. nach Ergänzung) die Attribute.
• Sind alle zugehörigen Dateien abgearbeitet, dann wiederholen Sie die Prozedur für die Archivdatei-LIste GF_PVC_U_Valves_1.lst.

Verwendung des HiCAD-Katalogs als Bauteildatenquelle

• Starten Sie den Katalogeditor (CATEditor.exe im HiCAD Exe-Verzeichnis).

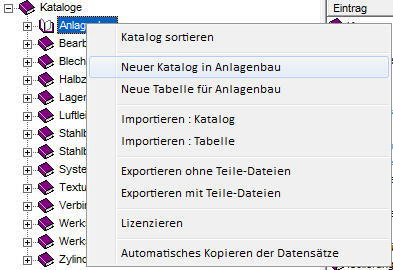

• Klicken Sie mit der rechten Maustaste auf den Hauptkatalog Anlagenbau und wählen Sie die Funktion Neuer Katalog.

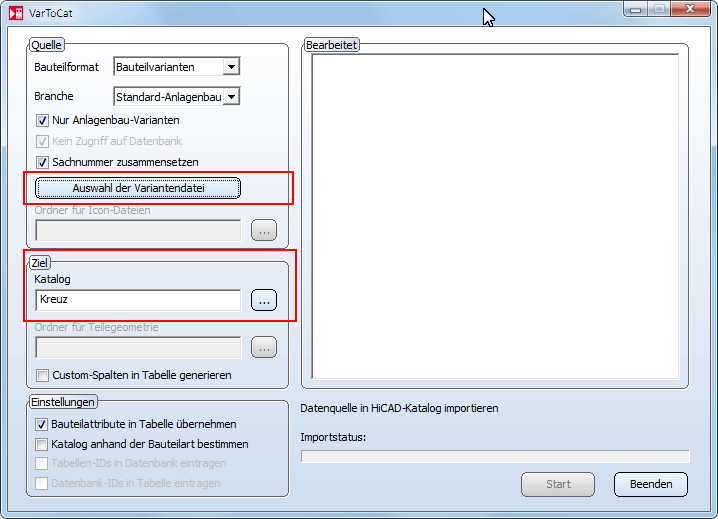

• Starten Sie in HiCAD den Bauteildatenabgleich (VarToCAT). (Achten Sie darauf, dass in den Anlagenbau-Einstellungen unter Bauteilauswahl der Katalog als Bauteildatenquelle eingestellt ist.)
• Wählen Sie als Ziel den Katalog Kreuz und wählen Sie die gewünschten Varianten aus, die in den Katalog eingetragen werden sollen.

• Kontrollieren und bestätigen Sie (ggf. nach Ergänzung) die Attribute und legen Sie die Normverknüpfungen fest..
• Klicken Sie auf Start, um den Abgleich zu starten.

Wenn Sie HiCAD 2012 bisher nicht eingesetzt haben, also von einer Vorgängerversion updaten, dann beachten Sie die Hinweise zum Update.
