Bauteilart "Kreuz" in Datenbank eintragen (Anl)

Unter den ab der Version 1702 mitgelieferten Variantendateien für Kunststoff-Fittings gibt es eine, die der Bauteilart Kreuz zugeordnet werden soll. Damit dies funktioniert, muss mit HELiOS eine neue Bauteilklasse eingerichtet werden.

So gehen Sie vor:

• Benennen Sie im HiCAD sys-Verzeichnis die Datei dlgsmlklasseur.msk um in dlgsmlklasseusr_ori.msk.
• Kopieren Sie die Datei dlgsmlklasseusr_anl.msk und geben Sie der Kopie den Namen dlgsmlklasseusr.msk.

Damit hat die Klassifizierungsmaske ein Eingabefeld für die Bauteilartkennung bekommen.

Richten Sie die neue Klasse nun wie folgt ein:

• Starten Sie den HELiOS Desktop.
• Aktivieren Sie die Bauteilsuche.
• Klicken Sie im Dialogfenster Bauteilsuche auf Klassifizierung.

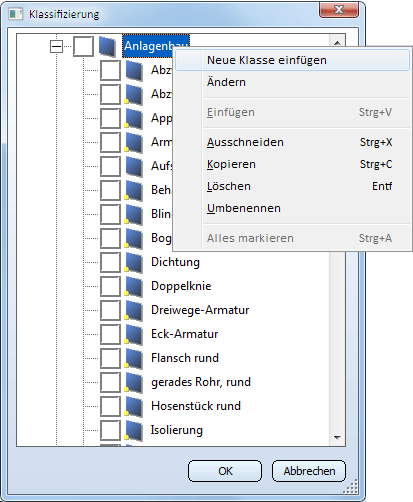

• Klicken Sie mit der rechten Maustaste auf Anlagenbau.

• Wählen Sie die Funktion Neue Klasse einfügen.

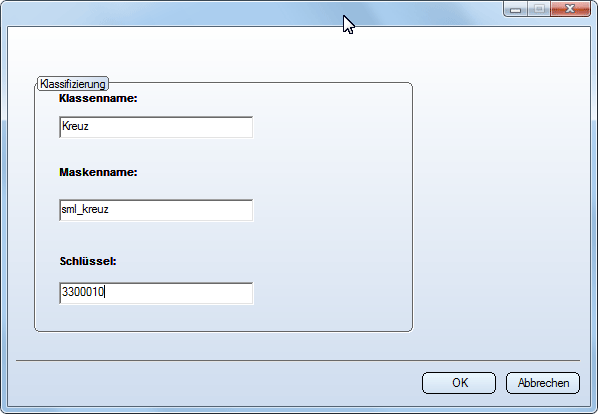

• Tragen Sie die erforderlichen Daten ein und verlassen Sie das Fenster mit OK.
