Teil wiederholen, Rasterwiederholung (3D)

3D-Standard > Wiederholen > Versch... > Rasterwiederholung

Mit dieser Funktion lassen sich Teile und Teilelisten auf einem Raster durch lineare Verschiebung, Rotation oder entlang eines Kantenzuges wiederholen. Diese Kopiermöglichkeiten können beliebig miteinander kombiniert werden, so dass sich komplexe Muster erzeugen lassen.

Angenommen, Sie wollen ein Teil zunächst auf einem Raster durch lineare Verschiebung kopieren und die erzeugten Kopien anschließend über ein rotatorisches Muster erneut kopieren. MIt der Funktion Rasterwiederholung können Sie das gewünschte Ergebnis in einem Arbeitsschritt erreichen.

Nach dem Aufruf der Funktion wird das Dialogfenster Rasterwiederholung angezeigt.

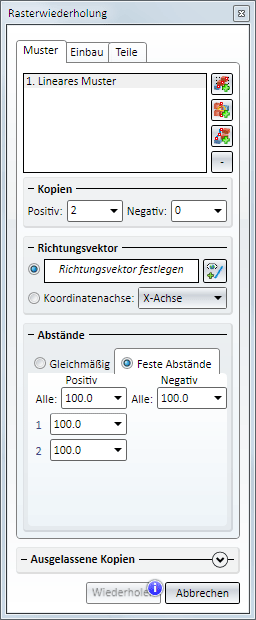

Dialogfenster Rasterwiederholung

Nach Eingabe der erforderlichen Daten wird in Abhängigkeit von den Einstellungen im Dialogfenster in der Konstruktion eine symbolisierte Vorschau angezeigt. Dabei werden das Original und die Kopien orange dargestellt, ausgelassene Kopien rot sowie der Nullpunkt des Koordinatensystems und ggf. definierte Bahnpunkte schwarz. Bitte beachten Sie dabei, dass für die verschiedenen Farbmarkierungen die Einstellungen aus den HiCAD Sonderfarben verwendet werden. Haben Sie diese Einstellungen geändert, wird möglicherweise für die Markierung eine andere Farbe verwendet.

Die Einstellungen

Registerkarte Teile

Hier wird das Teil bzw. die Teilelliste angezeigt, die beim Aufruf der Funktion aktiv war. Parallel dazu werden diese Teile in der Konstruktion grün markiert. Eine Bearbeitung der Teileliste ist hier nicht möglich.

Registerkarte Einbau

• Einbaumodus
• Ohne übergeordnetes Teil anlegen

Die Wiederholungen werden auf derselben Ebene und mit dem Namen des Originals angelegt. Das heißt, ist das Original ein Hauptteil, dann sind auch die Wiederholungen Hauptteile. Ist das Original ein Nebenteil, dann sind auch Wiederholungen Nebenteile und zwar auf derselben Ebene wie das Original. In beiden Fällen können Sie Original und Kopien getrennt ansprechen und bearbeiten. Beachten Sie in diesem Zusammenhang die Informationen zur Referenzierung von Teilen.

• Baugruppe anlegen

Das Original und seine Wiederholungen werden als Nebenteile in einer neuen Baugruppe zusammengefasst. Die Wiederholungen erhalten den Namen des Originals.

• Vereinigen

Das Original und seine Wiederholungen werden zu einem Teil zusammengefasst. Name des Teils ist der Name des Originals. Diese Option ist bei Teilen mit freien Kanten, Skizzen, Teilen mit isolierten Punkten, Teilen mit freien Flächen, Baugruppen und Teilelisten (Mehrfachauswahl) nicht aktiv.

• Feature

Ist die Checkbox aktiv, dann wird für die Wiederholung ein Feature angelegt. Wenn das Bauteil eine übergeordnete Baugruppe (ein oder mehrschrittig) enthält, können Sie auswählen, ob die wiederholten Teile wiederum in einer Baugruppe gruppiert werden sollen.

• Falls Ja: Die neue Baugruppe bekommt das Feature
• Falls Nein: Die übergeordnete Baugruppe bekommt das Feature.

Wenn das Bauteil keine übergeordnete Baugruppe enthält, dann wird immer eine angelegt, die das Feature bekommt.

Registerkarte Muster

Hier bestimmen Sie das Muster für die Kopien. Wie bereits erwähnt, lassen sich hier in einem Arbeitschritt mehrere Muster auswählen.Zur Auswahl klicken Sie auf das gewünschte Symbol.

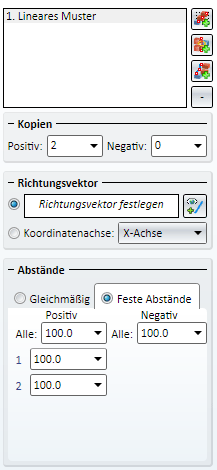

	Lineares Muster Die Kopien werden hier durch Angabe eines Richtungsvektors erzeugt. Die Optionen Kopien Geben Sie hier die Anzahl der Kopien an. Im Unterschied zu den anderen Wiederholungsfunktionen zählt das Original hier nicht mit. Die Anzahl der Kopien kann in positiver und negativer Richtung angegeben werden. Richtungsvektor Als Rotationsachse können Sie eine beliebige Kante oder eine Koordinatenachse wählen. Aktivieren Sie dazu die gewünschte Option. Richtungsvektor festlegen Haben Sie diese Option aktiviert, dann klicken Sie auf das Symbol und bestimmen Sie den Vektor durch Identifizierung einer Kante oder durch Bestimmmung des Anfangs- und Endpunktes. Haben Sie den Vektor bestimmt, dann wird im Dialogfenster die Bestimmungsart Kante oder Zwei Punkte angezeigt. Koordinatenachse Wollen Sie als Richtungsvektor eine der Koordinatenachsen verwenden, dann wählen Sie diese in der Listbox aus. Abstände In diesem Bereich bestimmen Sie die Abstände der erzeugten Kopien zueinander. Dazu stehen Ihnen verschiedene Möglichkeiten zur Verfügung: Feste Abstände Die Kopien haben untereinander einen bestimmten Abstand. Dies kann für alle Kopien derselbe Wert sein - getrennt nach positiver und negativer Richtung, Sie können aber auch unterschiedliche Abstände zwischen je zwei aufeinanderfolgenden Kopien festlegen. Sollen alle Kopien denselben Abstand haben, dann tragen Sie unter Alle den Abstand der in positiver und negativer Richtung erzeugten Kopien ein. Allen Eingabefeldern darunter wird dann dieser Wert zugewiesen. Wollen Sie den Abstand zwischen zwei aufeinanderfolgenden Kopien ändern, dann tragen Sie den Wert in das entsprechende Eingabefeld ein. Wollen Sie beispielsweise den Abstand zwischen der 3. und 4. Kopie ändern, dann tragen Sie den Abstand in das Feld 4 ein. Gleichmäßig Hier werden Kopien gleichmäßig auf einer bestimmten Länge verteilt. Der Abstand zwischen den Kopien wird dabei anhand der Kopienzahl und der angegebenen Länge automatisch bestimmt. Länge/Gesamtlänge Ist die Checkbox Gesamtlänge inaktiv, dann ist dieser Wert ist der Abstand zwischen zwei Kopien, d.h. der Abstand um den die Folgekopie gegenüber der vorhergehenden Kopie verschoben wurde. Ist die Checkbox Gesamtlänge aktiv, dann ist der angegebene Wert der Abstand, um den die letzte Kopie gegenüber dem Original verschoben wird. Der Abstand der Kopien zueinander wird dann in Abhängigkeit von der angegebenen Kopienzahl und der Gesamtlänge des Kantenzuges ermittelt. Gesamtlänge aus Achse Hier bestimmt die Länge des Richtungsvektors den Abstand zwischen dem Original und der letzten Kopie. Die Abstände der jeweils aufeinanderfolgenden Kopien werden dann automatisch ermittelt. Haben Sie als Richtungsvektor eine Koordinatenachse gewählt, dann steht diese Option nicht zu Verfügung. Länge aus Achse Die Länge des Richtungsvektors bestimmt den Abstand zwischen zwei Kopien, d.h. den Abstand um den die Folgekopie gegenüber der vorhergehenden Kopie verschoben wurde.

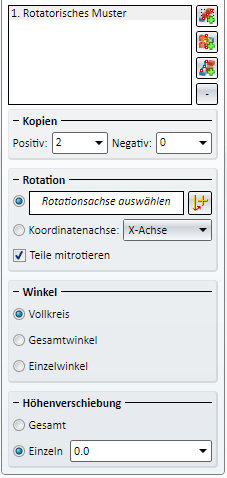

	Rotatorisches Muster Die Optionen Die Eingabefelder sind identisch mit denen der Funktion Teil wiederholen, Muster rotatorisch.

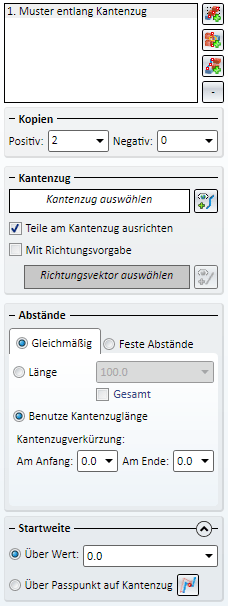

	Muster entlang Kantenzug Die Optionen Die Eingabfelder sind identisch mit den der Funktion Teil wiederholen, Muster entlang Kantenzug.
	Muster entfernen Wollen Sie ein Muster aus der Musterliste entfernen, dann drücken Sie auf dieses Symbol. Beachten Sie dabei bitte, dass Sie immer nur von hinten nach vorne, d.h. immer nur den letzten Schritt, löschen können.

Ausgelassene Kopien

Wie bei den anderen Musterwiederholungen haben Sie auch hier die Möglichkeit, einzelne Kopien auszulassen, d.h. nicht zu generieren. Bei dieser Angabe muss aber hier die Anzahl der Arbeitsschritte (Muster) berücksichtigt werden. Außerdem hat hier das Original des jeweiligen Bearbeitungsschrittes die Nummer 0.

Angenommen Sie haben als 1. Schritt Lineares Muster gewählt mit 4 Kopien. Unter Ausgelassene Kopien haben Sie die Kopien 1 und 3 ausgenommen.

Anschließend fügen Sie einen zweiten Bearbeitungsschritt hinzu, z.B. ein rotatorisches Muster mit 3 Kopien. Dann wird der Bereich Ausgelassene Kopien wie folgt geändert:

Wollen Sie jetzt Kopien des rotatorischen Musters auslassen, dann müssen Sie dafür immer ein Zahlenpaar angeben. Die erste Zahl, d.h. das Eingabefeld 1 steht für die Kopie aus dem 1. Muster, die zweite Zahl im Eingabefeld 2 für die Kopie des 2.Musters.

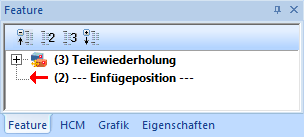

Wenn Sie mit Feature arbeiten, dann können Sie jederzeit weitere Muster zu einer Musterwiederholung hinzufügen. Mit einem Doppelklick auf das Feature Teilewiederholung starten Sie den Funktionsdialog Rasterwiederholung.

 Ein Beispiel für die Rasterwiederholung
