Beispiel Rasterwiederholung (3D)

3D-Standard > Wiederholen > Versch... > Rasterwiederholung

Der abgebildete Zylinder soll zunächst durch lineares Verschieben in Y-Richtung 6 mal kopiert werden. Anschließend sollen diese Kopien samt Original durch Rotation um die z-Achse 10 mal kopiert und diese Kopien in der Höhe verschoben werden.

Im Beispiel 1 werden keine Kopien ausgelassen, im Beispiel 2 werden die erste und 4 Kopie bei der linearen Verschiebung ausgelassen. Diese Kopien sollen dann auch bei der anschließend rotatorischen Wiederholung ausgelassen werden.

So soll das Ergebnis aussehen

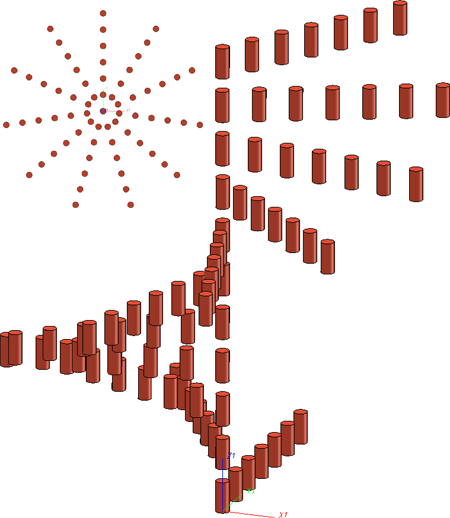

Ohne Auslassungen

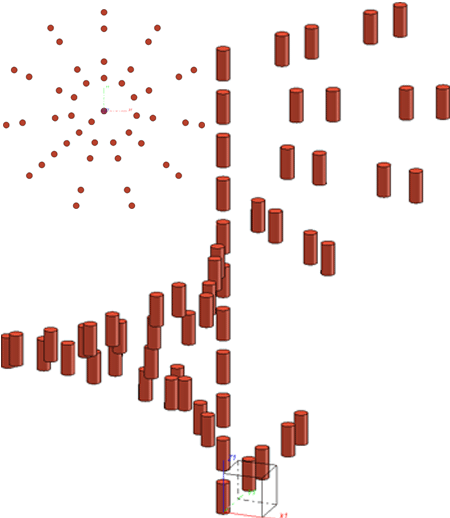

Mit Auslassungen

Beispiel 1: Lineares + rotatorisches Muster ohne Auslassungen

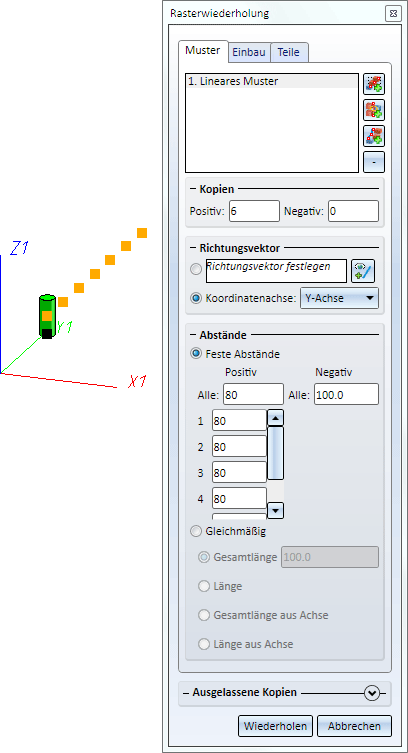

Schritt 1: Lineares Muster

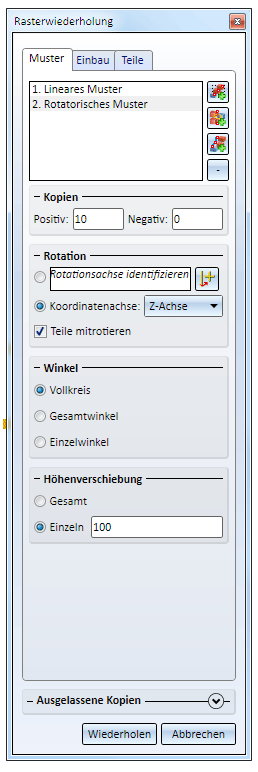

2. Schritt: Rotatorisches Muster

Ohne die Funktion Rasterwiederholung zu verlassen kann direkt das rotatorische Muster bestimmt werden.

Anschließend kann das Fenster mit Wiederholen verlassen werden.

 Ergebnis als 3D-PDF betrachten

Beispiel 2: Lineares + rotatorisches Muster mit Auslassungen

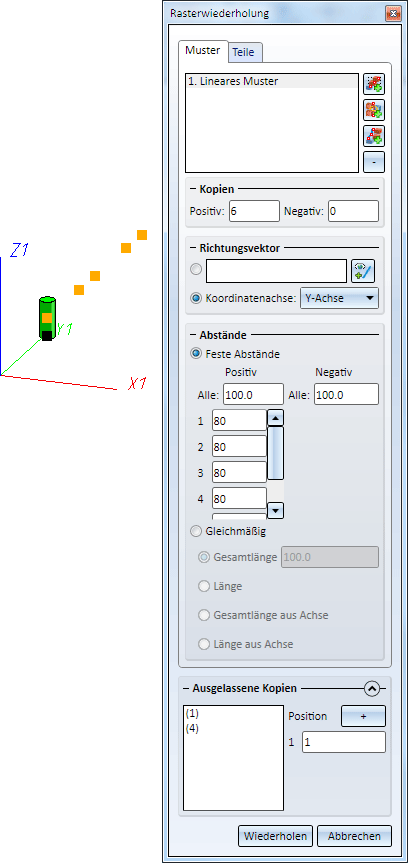

Schritt 1: Lineares Muster

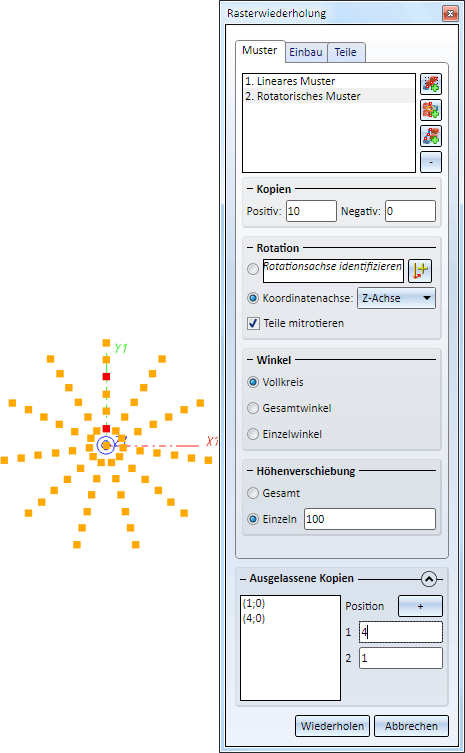

2. Schritt: Rotatorisches Muster

Ohne die Funktion Rasterwiederholung zu verlassen kann direkt das rotatorische Muster bestimmt werden.

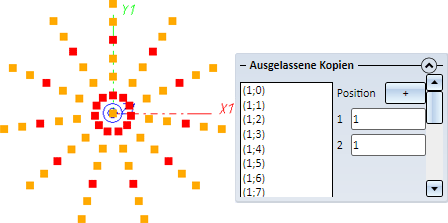

Unter Ausgelassene Kopien sind zunächst nur die Teile 1 und 4 des Orginals (0), d.h. der zuvor definierten linearen Verschiebung, aufgeführt. Auch bei den rotatorisch erzeugten Kopien sollen diese Teile ausgelassen werden. Dazu sind folgende Wertepaare anzugeben:

• (1,1) bis (1,10) für das Teil 1 auf dem linearen Muster und die Kopien 1 bis 10 des rotatorischen Musters und
• (4,1) bis (4,10) für das Teil 4 auf dem linearen Muster und die Kopien 1 bis 10 des rotatorischen Musters.

Anschließend kann das Fenster mit Wiederholen verlassen werden.
