Teil wiederholen, Muster rotatorisch (3D)

3D-Standard > Wiederholen > Drehen > Muster, rotatorisch

Mit dieser Funktion lässt sich das aktive Teil oder die aktive Teileliste im Muster rotatorisch - durch Drehen um eine Achse - kopieren.

Dazu wird das Dialogfenster Rotatorisches Muster angezeigt.

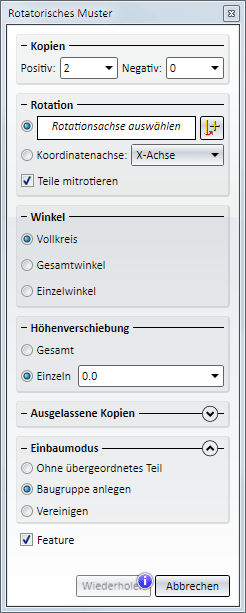

Dialogfenster Rotatorisches Muster

Nach Eingabe der erforderlichen Daten wird in Abhängigkeit von den Einstellungen im Dialogfenster in der Konstruktion eine symbolisierte Vorschau angezeigt. Dabei wird das Original schwarz gekennzeichnet, die Kopien orange, die ausgelassenen Kopien rot und Bahnpunkte schwarz. Bitte beachten Sie dabei, dass für die verschiedenen Farbmarkierungen die Einstellungen aus den HiCAD Sonderfarben verwendet werden. Haben Sie diese Einstellungen geändert, wird möglicherweise für die Markierung eine andere Farbe verwendet.

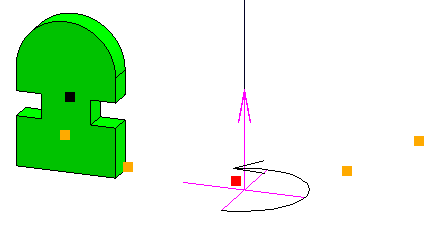

Beispiel - Vorschau

• Einstellungen
• Beispiele

Einstellungen

Kopien
Geben Sie hier die Anzahl der Kopien an. Im Unterschied zu den anderen Wiederholungsfunktionen zählt das Original hier nicht mit. Die Anzahl der Kopien kann in positiver und negativer Richtung angegeben werden.

Rotation
Als Rotationsachse können Sie eine beliebige Kante oder eine Koordinatenachse wählen. Aktivieren Sie dazu die gewünschte Option.

• Rotationsachse auswählen
  Haben Sie diese Option aktiviert, dann klicken Sie auf das Symbol und identifizieren Sie die Kante, die Sie als Rotationsachse verwenden wollen. Wollen Sie die Kante durch Bestimmung zweier Punkte festlegen, dann können Sie diese entweder über den Autopiloten bestimmen oder anstelle der Kantenidentifizierung die rechte Maustaste drücken, die Funktion 2 Punkte wählen und dann die gewünschten Punkte festlegen. Haben Sie die Rotationsachse bestimmt, dann wird im Dialogfenster die Bestimmungsart Kante oder Zwei Punkte angezeigt.
• Koordinatenachse
  Wollen Sie die als Rotationsachse eine der Koordinatenachsen verwenden, dann wählen Sie diese in der Listbox aus.

Über die Checkbox Teile mitrotieren legen Sie fest, ob die Kopien entlang der Rotationsbahn mit rotiert oder nur verschoben werden sollen. Ist die Checkbox inaktiv, d.h. sollen die Kopien nicht mitrotieren, dann muss zusätzlich ein Bahnpunkt festgelegt werden. Über diesen Punkt werden die Kopien auf der Rotationsbahn verschoben.

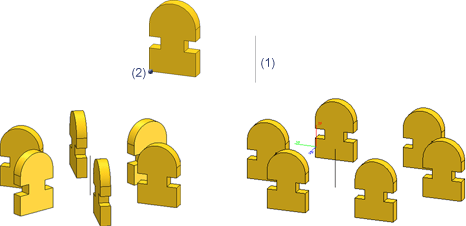

Beispiel - mitrotieren oder verschieben

Winkel
Die Rotation kann entweder durch Angabe eines Winkels erfolgen oder vollsymmetrisch.

• Vollkreis
  Hier erfolgt die Rotation um 360°. Original und letzte Kopie liegen exakt aufeinander.
• Gesamtwinkel
  Der angegebene Winkel ist der Gesamtdrehwinkel, d.h. der Winkel, um den die letzte Kopie gegenüber dem Original gedreht wird. Die Drehwinkel der anderen Kopien werden in Abhängigkeit von der angegebenen Anzahl der Kopien ermittelt. Haben Sie beispielsweise 3 Kopien und einen Drehwinkel von 45° angegeben, dann beträgt der Drehwinkel für die 2. Kopie 15 Grad.
• Einzelwinkel
  Der angegebene Winkel ist der Winkel zwischen zwei Kopien.

Höhenverschiebung

Die Kopien können gegenüber dem Original in der Höhe verschoben werden. Auf diese Weise lassen sich beispielsweise spiralenförmige Muster erzeugen. Der Wert der Verschiebung kann als Gesamt- oder Einzelwert angegeben werden. Wird die Option Gesamt gewählt, dann ist der angegebene Wert die Verschiebung der letzten Kopie gegenüber dem Original. Haben Sie also beispielsweise 5 Kopien gewählt und unter Gesamt einen Wert von 10 angegeben, dann wird jede der Kopien um den Wert 2 verschoben. Bei Option Einzeln gilt der Wert dagegen für jede Kopie.

Ausgelassene Kopien

Hier haben Sie die Möglichkeit, einzelne Kopien auszulassen, d.h. nicht zu generieren. Tragen Sie dazu die Nummer der Kopie (bei Kopien in negativer Richtung als negativen Wert), die ausgelassen werden soll in das Eingabefeld ein und drücken Sie die Schaltfläche +. Die Nummer der Kopie wird links in die Liste aufgenommen. In der Vorschau werden ausgelassene Kopien durch ein rotes Symbol gekennzeichnet. Um Einträge aus der Liste zu löschen, klicken Sie mit der rechten Maustaste auf den Eintrag und wählen dann die Funktion Löschen.

Einbaumodus

• Ohne übergeordnetes Teil anlegen

Die Wiederholungen werden auf derselben Ebene und mit dem Namen des Originals angelegt. Das heißt, ist das Original ein Hauptteil, dann sind auch die Wiederholungen Hauptteile. Ist das Original ein Nebenteil, dann sind auch die Wiederholungen Nebenteile und zwar auf derselben Ebene wie das Original. In beiden Fällen können Sie Original und Kopien getrennt ansprechen und bearbeiten. Beachten Sie in diesem Zusammenhang die Informationen zur Referenzierung von Teilen.

• Baugruppe anlegen

Das Original und seine Wiederholungen werden als Nebenteile in einer neuen Baugruppe zusammengefasst. Die Wiederholungen erhalten den Namen des Originals.

• Vereinigen

Das Original und seine Wiederholungen werden zu einem Teil zusammengefasst. Name des Teils ist der Name des Originals. Diese Option ist bei Teilen mit freien Kanten, Skizzen, Teilen mit isolierten Punkten, Teilen mit freien Flächen, Baugruppen und Teilelisten (Mehrfachauswahl) nicht aktiv.

Feature

Ist die Checkbox aktiv, dann wird für die Wiederholung ein Feature angelegt. Dieses Feature wird je nach Einbaumodus entweder der Baugruppe oder dem Original zugeordnet.

Soll die Wiederholung ausgeführt werden, dann klicken Sie auf die entsprechende Schaltfläche.

Beispiele

Ausgehend vom abgebildeten Original finden Sie hier Beispiele für rotatorische Wiederholungen mit unterschiedlichen Einstellungen.

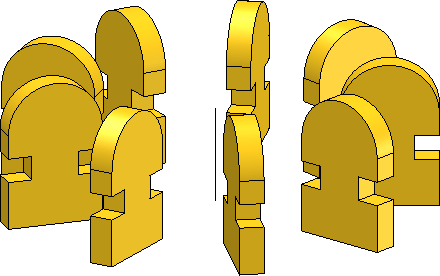

Rotation auf Vollkreis, Teile mitrotierend, 8 Kopien, keine Höhenverschiebung, keine Auslassungen

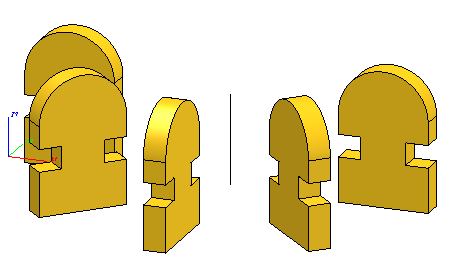

Winkel 180°, Teile mitrotierend, 5 Kopien, keine Höhenverschiebung, keine Auslassungen

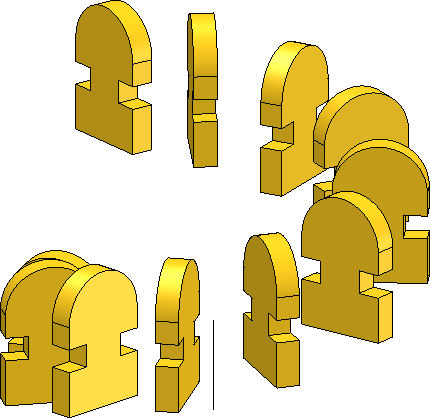

Vollkreis, 10 Kopien, Teile mitrotierend, Höhenverschiebung Gesamt=100, keine Auslassungen

 Ergebnis als 3D-PDF betrachten
