Neue Ansicht ohne Verknüpfung (3D)

Ansichten > Neu > Standard

Mit dieser Funktion definieren Sie eine neue Ansicht ohne Verknüpfungen.

Legen Sie den Nullpunkt der Ansicht fest - entweder mit dem Autopiloten oder über das Menü Punktoptionen.
Wählen Sie das Bezugskoordinatensystem. Damit bestimmten Sie, ob sich die Definition der Ansicht auf das Weltkoordinatensystem oder das Teilekoordinatensystem beziehen soll.
Wählen Sie das gewünschte Projektionsverfahren. Zur Auswahl stehen die sechs Standardansichten. Wollen Sie stattdessen die Standardaxonometrie verwenden, dann beenden Sie das Menü Projektionen mit der rechten Maustaste.

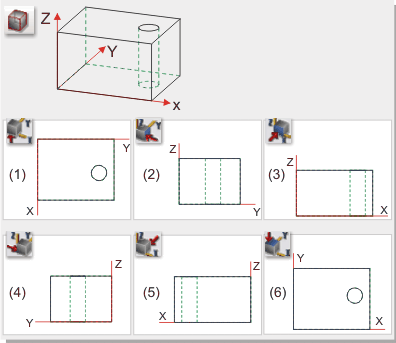

3D-Bauteil in der Axonometrie (oben) und Normalansichten: (1) von unten, (2) von rechts, (3) von vorn, (4) von links, (5) von hinten, (6) von oben

Beachten Sie:

Um ein anderes Projektionsverfahren - z. B. eine Isometrie - zu wählen, legen Sie die Ansicht zunächst wie oben beschrieben an. Anschließend wählen Sie mit den Funktionen unter Projektionen das gewünschte Projektionsverfahren.
Es kann der Fall auftreten, dass Ansichten nach dem interaktiven Positionieren nicht mehr normgerecht ausgerichtet sind. Mit der Funktion Ansichten neuordnen lassen sich die Ansichten nachträglich neu positionieren.
