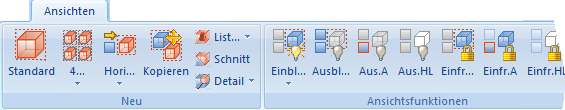

Die Funktionen zur Definition und Bearbeitung von Ansichten und Projektionen finden Sie in der Multifunktionsleiste auf der Registerkarte Ansichten.
Die Registerkarte ist unterteilt in die folgenden Funktionsgruppen:
Die Bearbeitungsfunktionen für Ansichten beziehen sich – bis auf wenige Ausnahmen - immer auf die aktive Ansicht. Diese Funktionen stehen auch im Kontextmenü zur Verfügung, das Sie entweder durch einen Klick mit der rechten Maustaste auf den Ansichtsrahmen in der Konstruktion oder auf den Ansichtsnamen im ICN aktivieren. Häufig benötigte Funktionen wie die Auswahl der wichtigsten Standardansichten - Vorderansicht, Draufsicht und Seitenansicht von links - oder das Drehen von Ansichten lassen sich auch direkt über die transparente Toolbar aktivieren.
Darüber hinaus können Sie Ansichten auch in der Registerkarte Ansichten des Information + Communication Navigators (ICN) bearbeiten. Dazu setzen Sie den Mauszeiger auf den Namen der gewünschten Ansicht und aktivieren mit der rechten Maustaste das Kontextmenü.
Wie bei Teilen ist im ICN auch für Ansichten die Windows-übliche Mehrfachauswahl (STRG- bzw. UMSCHALT-Taste) möglich.
Wenn Sie einen Ansichtsrahmen mit der linken Maustaste anklicken, wird in der Multifunktionsleiste automatisch die Registerkarte Ansichten aktiviert.

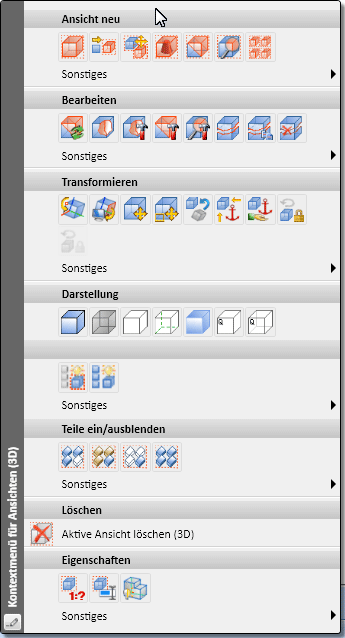

Wenn Sie mit der rechten Maustaste in der Konstruktion auf den Rahmen einer vorhandenen Ansicht oder im ICN auf einen Ansichtsnamen klicken, dann wird das Kontextmenü für Ansichten aufgerufen. Sie können die Ansichtsfunktionen auch über dieses Kontextmenü aufrufen.
Für den schnellen und direkten Zugriff auf häufig benötigte Funktionen steht die transparente Toolbar zur Verfügung. Diese wird auf der Zeichenfläche angezeigt und kann mit dem Symbol
ein- bzw. ausgeblendet werden. Für Ansichten stehen hier die folgenden Funktionen zur Verfügung:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Wenn Sie die Funktionen der Leiste mit der rechten Maustaste anklicken, werden entsprechende Menüs mit weiteren Funktionen angezeigt.
Verwandte Themen
Neue Ansicht anlegen (3D) • Schnitt- und Detailansichten (3D) • Ansichten bearbeiten (3D)
Version 1702 - HiCAD 3D | Ausgabedatum: 9/2012 | © Copyright 2012, ISD Software und Systeme GmbH
Das Kontextmenü für Ansichten
