Modifier la représentation

Structure métallique > Autres fonctions > Extras > (Modifier la représentation individuellement)

À l'aide de ces fonctions, vous pouvez modifier la représentation des profilés d'exacte à simplifiée et inversement.

Identifiez les profilés de votre choix.

Vous trouvez d'autres fonctions de modification sous du sous-menu Divers.

Modifier
	Développer le profilé Les poutres courbés de la Structure métallique peuvent être développées à l'aide de cette fonction.
Verre
	Distance d'insertion du verre Cette fonction permet de modifier la distance entre les baguettes d'étanchéité pour l'insertion du verre dans le cas d'un profilé de série.
Caillebotis
	Orientation des barres portantes À l'aide de cette fonction, vous pouvez changer ultérieurement le sens des barres portantes des caillebotis créés à partir d'une esquisse.
Échanger, via référence
	Marche en caillebotis À l'aide de cette fonction, vous pouvez modifier ultérieurement la marche en caillebotis contre une autre marche en caillebotis.
Représentation
	À l'aide des fonctions de la rubrique Représentation, vous pouvez modifier la représentation des profilés, des axes et des points finaux d'axe, des lignes de trusquinage, des annotations de profilé, ainsi que des symboles de verre.
	Lignes auxiliaires Affiche/Masque certains ou tous les axes, des points finaux des axes, les lignes de trusquinage et des annotations de profilé. Cochez pour cela dans le menu Lignes auxiliaires les options correspondantes et quittez la fenêtre par OK.
	Symbole de verre Affiche/Masque les symboles de verre.
	Exact <-> Simplifié Modifie la représentation de tous les profilés/des profilés individuellement d'exacte à simplifiée et inversement. Vous pouvez également modifier la représentation des profilés individuellement via l'historique de Feature ou via le menu contextuel. La fonction Modifier la représentation de tous les profilés se trouve également dans l'onglet Simplifier.
Info
	Les fonctions sous Info mettent en évidence tous les éléments simplifiés ou exacts de la scène et permet des calculs techniques.
	Tous les éléments, simplifié Recherche et surligne tous les éléments en représentation simplifiée.
	Tous les éléments, exact Recherche et surligne tous les éléments en représentation exacte.
	Pré-analyse statique Cet outil exécute des calculs sur les poutres.

Nota bene :

Changer entre les différents types de représentation ne sert qu'aux vues ou au contrôle des collisions, entre autres choses. En passant pendant la réalisation de votre dessin d'une représentation à un autre, des problèmes, notamment pour les références externes actives de la technique de Feature, peuvent survenir.

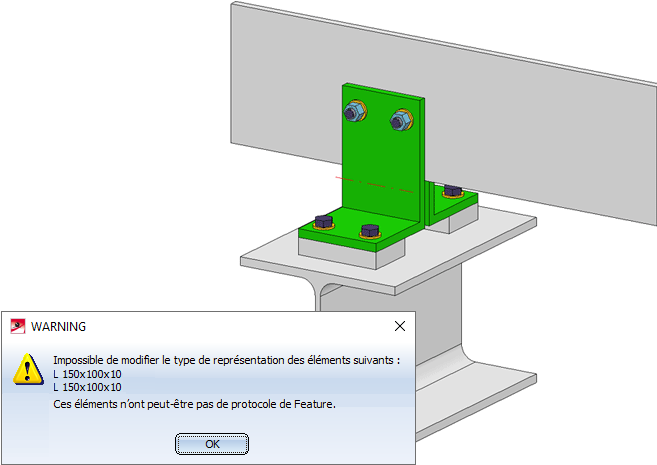

La fonction Modifier la représentation, Exact <-> Simplifié part du principe que le premier Feature de chaque historique de Feature est le Feature de création. Cela seul permet ainsi à la fonction de modifier le type de représentation et d'en effectuer un nouveau calcul. Pour les éléments qui ont été créés par des variantes de design (par exemple la Jonction de panne 1204), le Feature de création correspondant est déjà intégré à l'historique de Feature de la variante de design. Les éléments qui ont été créés par des variantes API (par exemple via le configurateur de garde-corps) ne possèdent pas de Feature de création. C'est pourquoi les éléments qui ont été créés par les variantes de design ou les variantes API, ne seront pas pris en charge par cette fonction. Si vous tentez de modifier le type de représentation d'éléments de la sorte, HiCAD fera alors apparaître un message et surligne sur la scène les éléments concernés.

Veuillez également prendre note des Remarques sur le type de représentation.
