Développer le profilé

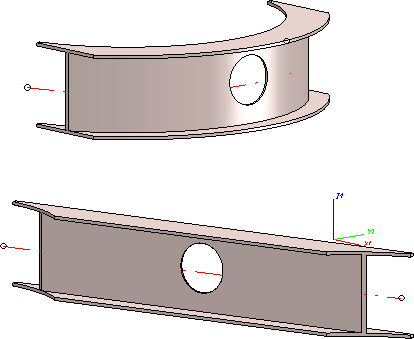

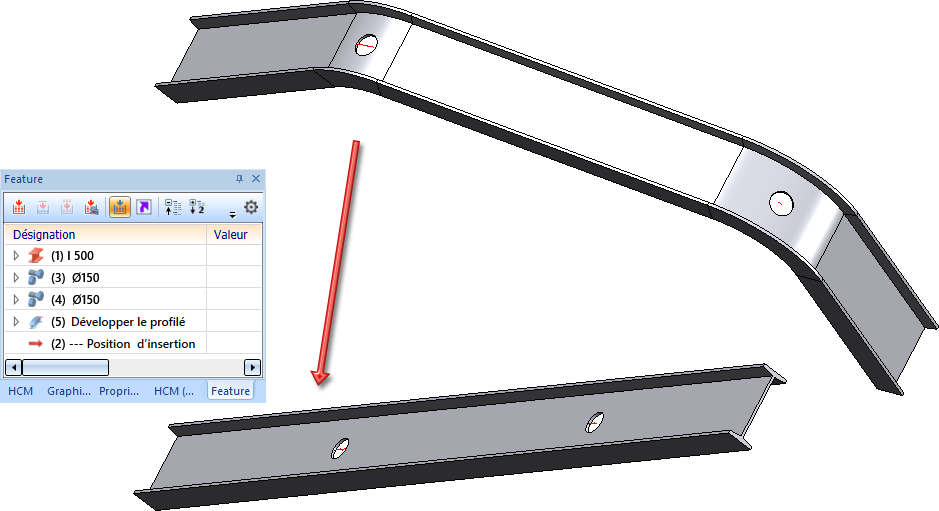

Il est possible de réaliser une projection développée des poutres courbées de la Structure métallique à l'aide de cette fonction. Cela sera répertorié dans l'historique de Feature (comme c'est le cas pour la simulation de pliage de la tôle). Les usinages seront développés exactement. Veuillez cependant noter que par exemple les usinages de forme circulaire ne resteront pas ronds dans le développé.
Il est désormais possible de développer des profilés composés de plusieurs sections droites et courbées. Les sections doivent toutefois se rejoindre tangentiellement.
Avec HiCAD 2023 SP2 (v. 2802), l'algorithme géométrique du calcul de développé a changé. Par conséquent, le résultat peut être modifié. En particulier, les profilés qui pouvaient déjà être développés auparavant sont placés différemment dans l'espace (voir illustration). Les profilés déjà développés avec une version antérieure à HiCAD2023 SP2 ne sont cependant pas modifiés.

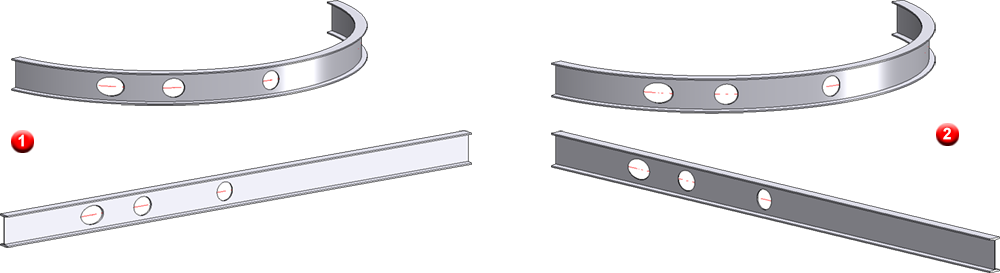

(1) Développé avec HiCAD 2022. (2) Développé avec HiCAD 2023 SP2.
À savoir :
Si un profilé secondaire d'un profilé multi-éléments est sélectionné, l'ensemble du profilé multi-éléments sera modifié.
Autres fonctions de modification (SM 3D) • Modifier les profilés (SM 3D) • Fonctions de la Structure métallique
