Prolonger/Raccourcir

Structure métallique > Prolonger

À l'aide des fonctions de ce groupe, il vous est possible de

prolonger ou raccourcir des profilés,
diviser des profilés et
réunir des profilés.

	Modifier la longueur La longueur des profilés sera modifiée en fonction d'une certaine valeur.
	Modifier le profilé via nouvelle longueur totale Le profilé sera prolongé ou raccourci en fonction d'une nouvelle longueur totale.
	Modifier la longueur du profilé jusqu’au point Le profilé sera prolongé ou raccourci jusqu'à un point 3D quelconque spécifié sur la scène.
	Diviser le profilé le long de la direction Cette fonction divise les profilés le long d'une direction en plusieurs sections. Elle met à disposition différentes options de division, comme par exemple définir des longueurs différentes pour chacun des profilés individuels. De plus, un Feature correspondant sera créé pour cette fonction, de manière à pouvoir par la suite modifier encore la division effectuée. Cette fonction fonctionne dans son principe de la même manière que la fonction Standard 3D > Usiner > Rogner > Diviser le long de la direction .
	Réunir Les profilés divisés peuvent être réunis à nouveau en un seul profilé à l'aide de cette fonction.

À savoir :

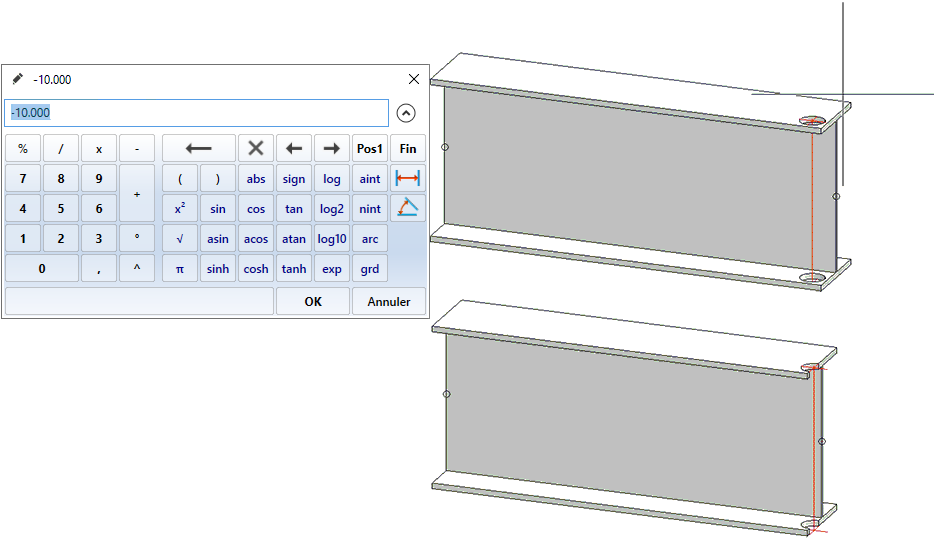

Avec les fonctions de modification de longueur, les facettes du contour frontal du profilé seront déplacées. Dans certains cas, il est possible que de nouvelles facettes soient créées et/ou que des facettes qui existaient disparaissent. C'est notamment le cas lorsque l'extrémité du profilé est déplacée par un raccourcissement au niveau d'un perçage, comme dans l'exemple suivant :
