Diviser le profilé
À l'aide de cette fonction, vous pouvez diviser les profilés en plusieurs sections le long d'une direction. Elle met à disposition différentes options de division, comme par exemple définir des longueurs différentes pour chacun des profilés individuels. De plus, un Feature correspondant sera créé pour cette fonction, de manière à pouvoir par la suite modifier encore la division effectuée.
Cette fonction fonctionne dans son principe de la même manière que la fonction Standard 3D > Usiner > Rogner > Diviser le long de la direction
, hormis les différences suivantes :
- Le profilé à diviser doit être sélectionné après avoir lancé la fonction.
- L'axe du profilé sera proposé automatiquement comme axe pour la division, la direction de la division sera elle déterminée par le point de sélection du profilé.

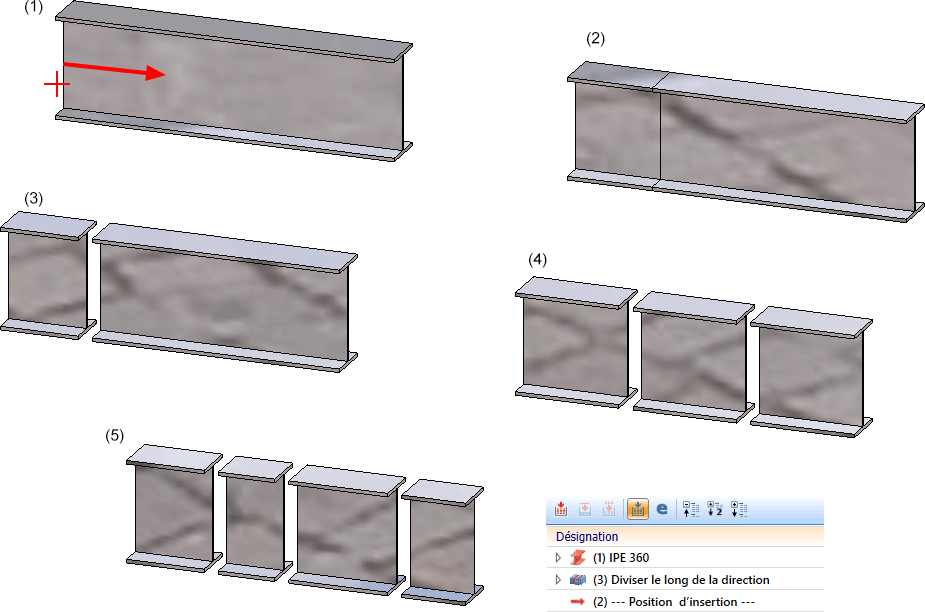

(1) Profilé d'origine avec la direction de la division, (2) divisé une fois à fleur,
(3) divisé une fois avec espace, (4) divisé plusieurs fois avec espace,
(5) divisé le long de la direction avec espace et plusieurs longueurs individuelles.
Vous trouvez de plus amples informations concernant cette fonction à la page suivante.
